- •1. Визначення несучої здатності паль на дію вертикальних навантажень
- •Розрахунковий опір ґрунту під нижнім кінцем палі
- •Розрахунковий опір ґрунту на бічній поверхні палі
- •Коефіцієнти умов роботи ґрунту сr, сf
- •До розрахунку несучої здатності палі
- •До розрахунку несучої здатності палі
- •До розрахунку несучої здатності палі
До розрахунку несучої здатності палі
Таблиця 5
Назва ІГЕ |
Т овщина ІГЕ, м |
|
Товщина розрахун-кового шару, hi м |
Середня глибина залягання розрахун-кового шару, м |
fi, кПа |
γcfi |
hi fiγcfi, кПа•м |
супісок твердий IL<0, H=4,7 м |
4,70 |
|
|
|
|
|
|
|
2,0 |
3,60 |
-51,00 |
1,0 |
-102,0 |
||
0,1 |
4,65 |
-54,95 |
1,0 |
-5,5 |
|||
суглинок твердий IL<0, H=6,3 м |
6,30 |
|
2,00 |
5,70 |
-57,40 |
1,0 |
-114,8 |
2,00 |
7,70 |
-61,40 |
1,0 |
-122,8 |
|||
2,00 |
9,70 |
-64,55 |
1,0 |
-129,1 |
|||
0,30 |
10,85 |
-66,19 |
1,0 |
-19,86 |
|||
|
|
|
|
|
|
∑ |
-494,06 |
пісок середньої крупності, середньої щільності |
1,20 |
|
1,20 |
11,60 |
67,24 |
1,0 |
80,69 |
глина напівтверда IL=0,18
|
2,30 |
|
1,10 |
12,75 |
68,85 |
1,0 |
75,74 |
|
|
|
|
∑ |
156,43 |
Приклад 2 Визначити відстань між осями сусідніх забивних паль стрічкових фундаментів по осі 8 та кількість паль стовпчастих фундаментів на перетині осей А і 3, А і 5 будівлі, конструктивна схема якої наведена до прикладу в МВ 053-80 в інженерно-геологічних умовах варіанту “ХУ” (див. приклад МВ 053-71н). Навантаження P, допустиме на палю, приймаємо рівним P=415,4кН (див. приклад 1).
Стрічковий фундамент по осі 8. Конструкція фундаменту наведена на рис. 7. Навантаження на рівні планувальної відмітки nI=182,6кН/м - прийнято з табл. 6 МВ 053-80.

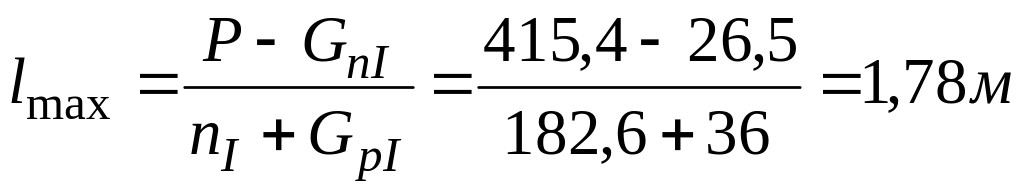

Максимально допустиму розрахункову відстань між осями сусідніх забивних паль стрічкового фундаменту визначаємо за формулою (2)
де GnI=0,3∙0,3∙10,7∙25∙1,1=26,5кН – вага палі;
GpI=0,5∙0,6∙1,0∙25∙1,1+0,5∙2,1∙1,0∙24∙1,1=36,0кН/м – вага 1м/п ростверку і ґрунту на його обрізах.
Мінімальна конструктивна відстань між осями сусідніх забивних висячих паль становить lmin=3d=3∙0,3=0,9м. Оптимальна конструктивна відстань між осями сусідніх паль у стрічковому фундаменті становить lopt≈6d=6∙0,3=1,8м. Розстановку паль у ростверку стрічкового фундаменту виконуємо з урахуванням отриманих величин відстаней.
Стовпчастий фундамент на перетині осей А і 3. Конструкція фундаменту наведена на рис. 8. Навантаження на рівні планувальної відмітки: NI=558,5кН; QI=49,8кН; MII=36,9кН*м - прийнято з табл. 6 МВ 053-80.
Кількість паль n для сприйняття навантаження NI визначаємо за формулою (1)
шт

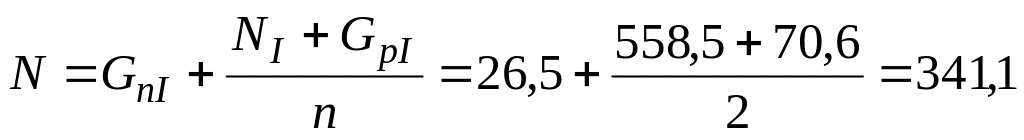

Приймаємо 2 палі розставляємо їх в ростверку (рис. 8) і перевіряємо виконання першої умови виразу (5)
кН кН,
де GnI=0,3∙0,3∙10,7∙25∙1,1=26,5кН; GpI=1,4∙1,4∙1,5∙20∙1,12=70,6кН/м – вага ростверку і ґрунту на його обрізах.

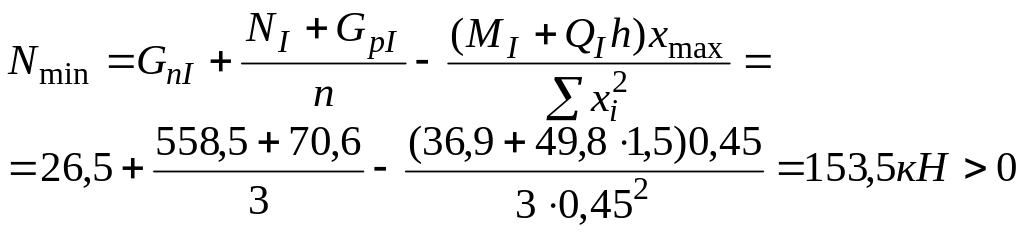

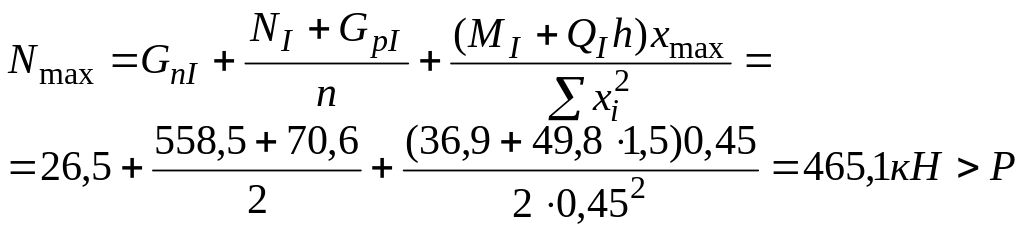

Умова не виконується. Перевіряємо виконання другої умови виразу (5)
Умова не виконується. Збільшуємо кількість паль до трьох і знову перевіряємо виконання цієї умови
.

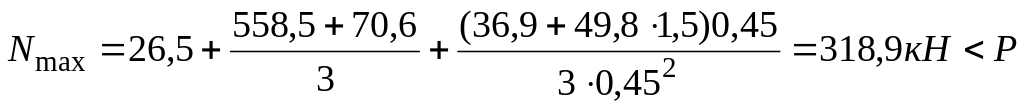

Умова виконується. Перевіряємо виконання третьої умови виразу (5)
Умова виконується. Остаточно приймаємо 3 палі С110.30.
Стовпчастий фундамент на перетині осей Г і 3. Конструкція фундаменту наведена на рис. 9. Навантаження на рівні планувальної відмітки: NI=638,7кН - прийнято з табл. 6 МВ 053-80.

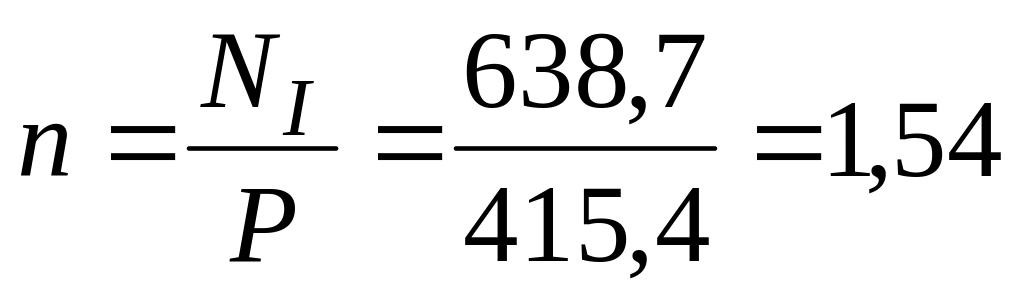

Кількість паль n для сприйняття навантаження NI визначаємо за формулою (1)
шт
Приймаємо 2 палі розставляємо їх в ростверку (рис. 9) і перевіряємо виконання виразу (4)
кН кН,

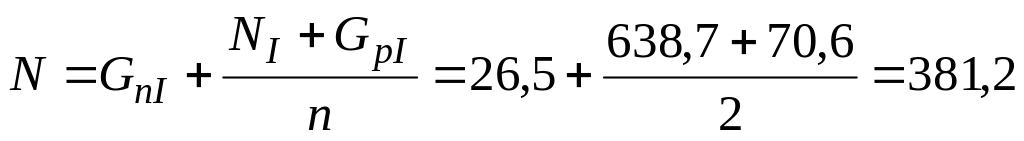

де GnI=0,3∙0,3∙10,7∙25∙1,1=26,5кН; GpI=1,4∙1,4∙1,5∙20∙1,12=70,6кН/м – вага ростверку і ґрунту на його обрізах.
Умова виконується. Остаточно приймаємо 2 палі С110.30.
