Тяговые электромагнитные реле
Управляемые дистанционно тяговые реле обеспечивают ввод шестерни в зацепление с венцом маховика и подключают стартерный электродвигатель к аккумуляторной батарее. Они отличаются по способу крепления на стартере, количеству обмоток, конструкции контактного устройства и форме стопа электромагнита. На большинстве стартеров тяговое реле располагают на приливе крышки 6 (см. рис. 3.1) со стороны привода. С фланцем прилива крышки реле соединяют непосредственно или через дополнительные крепежные элементы.
Реле может иметь одну или две обмотки, намотанные на латунную втулку, в которой свободно перемещается стальной якорь 11 (рис. 3.6), воздействующий на шток 15 с подвижным контактным диском 4. Два неподвижных контакта в виде контактных болтов 21 закрепляют в пластмассовой крышке 2. В двухобмоточном реле удерживающая обмотка 1З, рассчитанная только на удержание якоря реле 11 в притянутом к сердечнику 16 состоянии, намотана проводом меньшего сечения и имеет прямой выход на «массу".
Втягивающая обмотка 14 подключена параллельно контактам реле. При включении реле она действует согласно с удерживающей обмоткой и создает необходимую силу притяжения, когда зазор между якорем 11 и сердечником 16 максимален. Контактные системы могут быть разделенной или неразделенной конструкции. При неразделенной контактной системе (см. рис. 3.6) подвижный контакт снабжен пружиной 7. Перемещение подвижного контактного диска в исходное нерабочее положение обеспечивает возвратная пружина 9. В разделенной контактной системе (рис. 3.7) подвижный контактный диск 10 не связан жестко с якорем 13 реле. Контактный диск круглой, фасонной или
|
Рисунок 3.13 Тяговое реле стартера с неразделённой контактной системой; 1, 20 – резиновые уплотнительные шайбы; 2 – крышка реле; 3 – резиновое уплотнительное кольцо; 4 – контактный диск (медь); 5 - изоляционная втулка; 6 – чашка; 7 – пружина; 8 – корпус реле; 9 – возвратная пружина; 10 - резиновый сильфон; 11 – якорь реле; 12 – каркас катушки; 13, 14 – соответственно удерживающая и втягивающая обмотка; 15 – стальной шток; 16 – сердечник реле; 17 – изоляционная шайба; 18 – шайба; 19 – скоба; 21 – контактный болт (медь). |
прямоугольной формы устанавливают между изоляционной втулкой и шайбой на штоке. Это обеспечивает надежное соединение контактов реле при возможном перекосе и перемещении диска вдоль оси штока за счет сжатия пружин контактной системы.
|

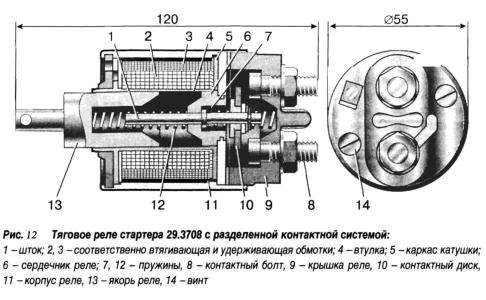

Рисунок 3.14 Тяговое реле с разделённой контактной системой: 1 – шток; 2, 3 – соответственно втягивающая и удерживающая обмотка; 4 – втулка; 5 – каркас катушки; 6 – сердечник реле; 7,12 – пружины; 8 – контактный болт; 9 – крышка реле; 10 – контактный диск; 11 – корпус реле; 13 – якорь реле; 14 – винт. |
Тяговое реле рычагом связано с механизмом привода, расположенным на шлицевой части вала. Рычаг воздействует на привод через поводковую муфту.
Механизмы привода стартеров
Наибольшее распространение в электростартерах получили бесшумные в работе и технологичные роликовые муфты свободного хода, способные при небольших размерах передавать большие крутящие моменты. Рабочие поверхности ведущей звездочки представляют собой логарифмическую спираль, спираль Архимеда или окружность со смещенным центром. Роликовые муфты малочувствительны к загрязнению, не требуют ухода и регулирования в эксплуатации. При включении стартерного электродвигателя наружная ведущая обойма 12 (рис. 3.8) муфты свободного хода вместе с якорем поворачивается относительно неподвижной еще ведомой обоймы 17. Ролики 1 под действием прижимных пружин 3 и сил трения между обоймами и роликами перемещаются
|

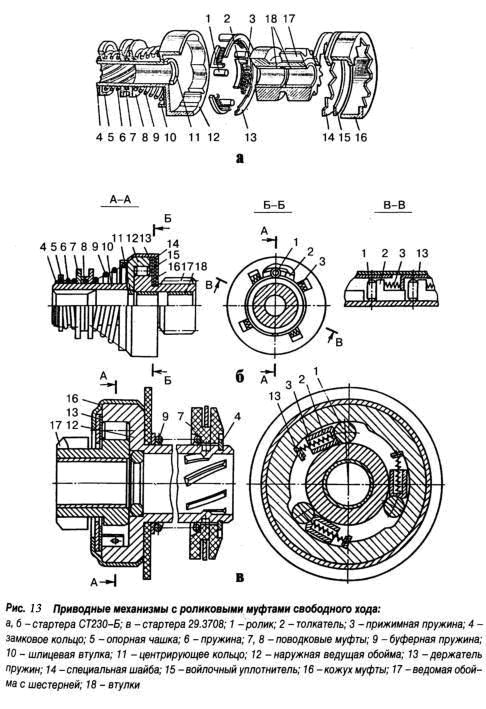

Рисунок 3.15 Приводные механизмы с роликовыми муфтами свободного хода: а, б – стартера ГАЗ; В - стартера ВАЗ; 1 – ролик; 2 – толкатель; 3 – прижимная пружина; 4 – замковое кольцо; 5 – опорная чашка; 6 – пружина; 7, 8 – поводковые муфты; 9 – буферная пружина; 10 – шлицевая втулка; 11 – центрирующее кольцо; 12 – наружная ведущая обойма; 14 – держатель пружины; 15 – войлочный уплотнитель; 16 – кожух муфты; 17 – ведомая обойма с шестерней; 18 – втулка. |
в узкую часть клиновидного пространства, и муфта заклинивается. Вращение от вала якоря ведущей обойме 12 муфты передается шлицевой втулкой 10.
После пуска двигателя частота вращения ведомой обоймы 17 с шестерней превышает частоту вращения ведущей обоймы 12, ролики переходят в широкую часть клиновидного пространства между обоймами, поэтому вращение от венца маховика к якорю стартера не передается (муфта проскальзывает). Индивидуальные прижимные устройства с пружинами 3, осуществляют нажатие на ролики 1 непосредственно через индивидуальные плунжеры или толкатели 2 Г-образной формы. В муфтах с индивидуальными прижимными устройствами витые цилиндрические пружины 3 одним концом упираются в выступы толкателей 2, а другим в отогнутые лепестки держателя пружин 13, соединенного с ведущей обоймой 12.
