Лабораторная работа №5.
Тема: Исследование асинхронного двигателя с фазным ротором.
Цель работы: изучить конструкцию трехфазного асинхронного двигателя с фазным ротором и приобретение практических навыков в сборке схем соединения двигателя при его пуске с применением пускового реостата, расчета сопротивлений ступеней пускового реостата.
Программа работы.
1. Записать технические данные двигателя [2] и блока резисторов:
2. Изучить схему включения – рис. 5.1.
3. Рассчитать сопротивление ступеней реостата, принимая число ступеней реостата m = 3, а отношение максимального пускового момента к переключающему λ = 2.2 – стр.62 – 65 [3].
3.1. Номинальное скольжение SH = (n1 – n2)/ n1 =
3.2. Номинальное сопротивление ротора Rр.н. = Eр.н. / 1,73 Iр.н. =
3.3. Внутреннее активное сопротивление ротора rp = Sн / 100 • Rр.н.
3.4. Сопротивление отдельных секций резисторов на фазу:
r3 = rp (λ – 1) =
r2 = r3 λ =
r1 = r2 λ =
17
Рис.5.1.
18
4. Выполнить включение двигателя, измерить пусковой и рабочий ток в обмотке ротора и статора:
I1 пуск = I2 пуск =
I1 = I2 =
5. Изменить частоту вращения двигателя с помощью переключателя SA1.
6. Ответить на контрольные вопросы.
6.1. Назовите достоинства АД с фазным ротором по сравнению с АД с к.з. ротором:
6.2. Запишите формулу для определения частоты вращения Ад с фазным ротором:
6.3. Каким должно быть сопротивление реостата RR в начале пуска?
6.4. При каком условии пусковой момент АД с фазным ротором максимален?
Литература.
1. Кацман М.М. Электрические машины.
2. Обмоточные данные АД. Под редакцией П.И. Цибулевского.
3. Дьяков В.И. Типовые расчёты по электрооборудованию
19
Лабораторная работа №6.
Тема: Включение трехфазного электродвигателя в однофазную сеть.
Цель работы: приобрести практические навыки в сборке схем включение трехфазного АД в однофазную сеть; получить экспериментальное подтверждение сведений о свойствах трехфазного АД, работающего в однофазном режиме.
Программа работы.
1. Ознакомится с конструкцией трехфазного двигателя 4АА56В4У3, записать паспортные данные и данные измерительных приборов:
2. Определите ёмкость конденсаторов, необходимых для включения электродвигателя по формуле:
Cраб ≈ 2800 I1 /Uc ≈
Где I1 – номинальный фазный ток в обмотке статора, А;
Uc – напряжение однофазной сети, В.

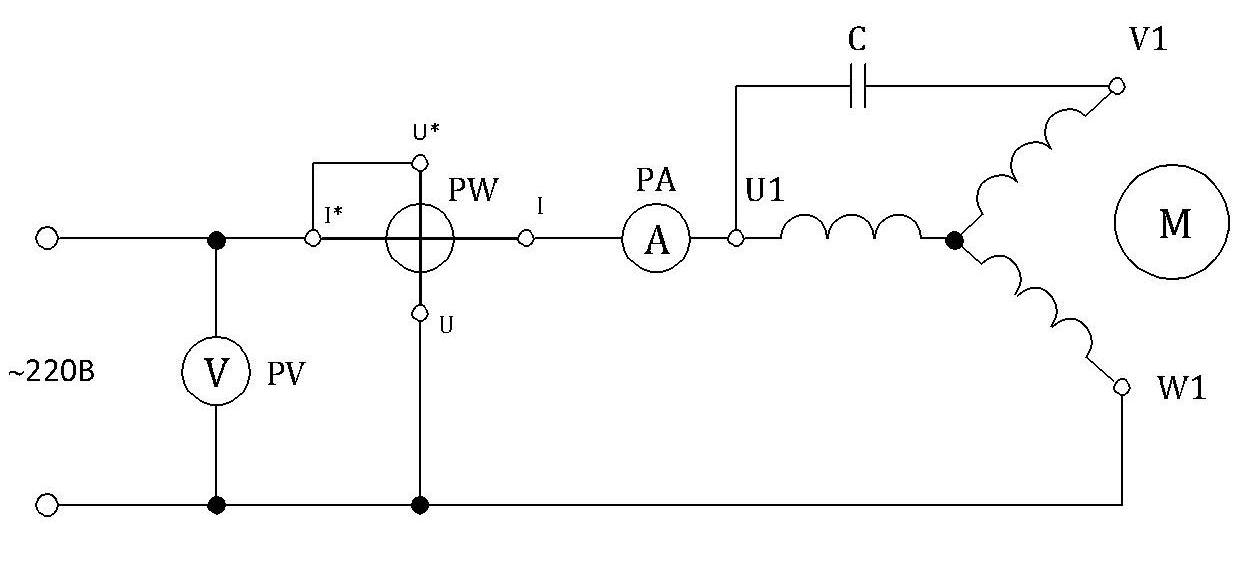

3. Соберите схему по рис. 6.1 и после проверки её преподавателем подключите к сети. Измерьте активную мощность Р = , силу тока I = , напряжение U = .
Рис.6.1.
20
4. Рассчитать полную мощность S и коэффициент мощности сos φ :
S = U • I =
сos φ = P / S =
5. Сделайте заключение о проделанной работе:
6. Дайте ответы на контрольные вопросы.
6.1. Почему необходимо применять конденсаторы при включении трехфазного АД в однофазную сеть?
6.2. В каких случаях вращающееся после статора является круговым, а в каких – эллиптическим?
6.3. Как определяется общая емкость конденсаторной батареи при параллельном соединении конденсаторов?
Литература.
1. Кацман М.М. Электрические машины.
2. Справочник по электрическим машинам. Под редакцией И.П. Копылова, Б.К. Клокова. – М. , 1988
