1.3. Расчет трехфазной электрической цепи.

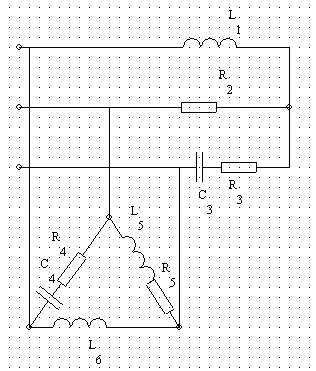

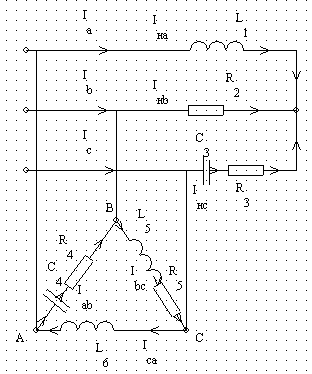

Рисунок 15

Исходные данные:

Uф=100 (В); L2=20; R2=30 (Ом); C3=100(мкФ); R4=55(Ом); C4=10(мкФ); R5=60(Ом); L5=80(Ом); f=50 (Гц).

1. Рассчитать токи трехфазной цепи символическим методом.

Произведем расчет токов в данной электрической цепи символическим методом. Найдем напряжение на каждой фазе нагрузки соединенной треугольником:

=220 (В),

Zab=R4-jx_C4=55-j10=55.9e^-j10.3

Zbc=R5+jx_L5=60+j80=100e^j53.13

Zca=jx_L6=j40=40e^j90

Найдём токи в соединении треугольником:

Найдем токи I1, I2, I3 по первому закону Кирхгофа:

1: -I₁+Iab-Ica=0

I₁=Iab-Ica=2.36+j2.004-2.1625-j3.75=0.1975-j1.746

2: -Iab-I₂+Ibc=0

I₂=-Iab=Ibc=-2.36-j2.004-1.386-j1.039=-3.746-j3.043

3:-I₃-Ibc+Ica=0

I₃=1.386+j1.039+2.1625+j3.75=3.5485+j4.789

Найдём проводимости ветвей:

Найдем напряжение смещение нейтрального провода:

Находим оставшиеся токи:

Рисунок 16

ПРОВЕРКА:

1.3.2. Составить баланс активных и реактивных мощностей.

Найдем полную мощность источника:

P_ИСТ=1535.3 (Вт),

1264.48 (Вар).

Найдем активную и реактивную мощность приемника:

1.3.3. Построить лучевую диаграмму токов и топографическую диаграмму напряжений.

По найденным значениям тока и напряжения построим лучевую диаграмму токов и топологическую диаграмму напряжений.

2. Техника безопасности

Правила оказания первой помощи пострадавшим от поражения электрическим током

Местные изменения тканей при электротравме представляет собой термические ожоги различной степени выраженности. Общие изменения развиваются, прежде всего, как результат поражения нервной системы. Эти изменения в нервной системе и определяют картину поражения и его тяжесть.

Лёгкая степень поражения характеризуется разбитостью, усталостью, испугом, иногда обморочным состоянием.

Cредняя степень тяжести поражения характеризуется потерей сознания различной длительности, бледностью или синюшностью кожных покровов, судорогами, ослаблением дыхания и нарушением деятельности сердца. Дыхание учащёно, поверхностно, пульс слабый, частый. Часто бывают параличи конечностей.

При тяжелом поражении ─ шок, часто состояние клинической смерти. Общее травматическое действие (электрический удар) возникает при протекании недопустимых величин тока через организм человека и характеризуется возбуждением живых тканей организма, непроизвольным сокращением различных мышц тела, сердца, лёгких. Других органов и систем, при этом происходит нарушение их работы или полная остановка.

При поражении человека электрическим током необходимо прежде всего освободить его от действия электрического тока. Этого можно достичь либо отделением пострадавшего от токоведущих частей, либо отключением напряжения. Отделение от токоведущих частей производится при помощи сухой палки, доски, черенка лопаты и т. д. Пострадавшего можно оттянуть за сухую одежду. Если трудно отделить пострадавшего от токоведущих частей, следует перерубить провода топором с сухой ручкой или каким-либо предметом с изолирующей ручкой. Голыми руками прикасаться к пострадавшему нельзя.

Основное условие успеха оказания первой помощи ─ быстрота действий, так как спустя 5 мин после паралича сердца человека спасти нельзя. Если пострадавший находится на высоте, то перед отключением напряжения следует обезопасить падение пострадавшего.

После устранения действия тока следует определить состояние пострадавшего. Если пострадавший в сознании, его необходимо уложить или усадить в удобное положение и до прибытия врача обеспечить полный покой, непрерывно наблюдая за дыханием и пульсом.

Если пострадавший в бессознательном состоянии, но нормально дышит и у него прощупывается пульс, его надо удобно уложить, расстегнуть ворот и пояс, поднести к носу ватку, смоченную нашатырным спиртом, обрызгать его водой и обеспечить полный покой.

Остановка дыхания и сердечной деятельности ─ самые тяжелые последствия электрического тока. Если отсутствует дыхание, но у пострадавшего прощупывается пульс, нужно приступить к проведению искусственного дыхания. Если же отсутствует и сердцебиение, то наряду с искусственным дыханием следует проводить наружный (непрямой) массаж сердца.

Когда пострадавший придёт в себя, а также при лёгких поражениях, ему надо дать анальгин или амидопирин, напоить большим количеством жидкости, наложить на область ожога повязку и срочно доставит в лечебное учреждение.

Заключение

В первом разделе работы рассчитывали линейную цепь постоянного тока. Закрепили знания по составлению уравнений электрических цепей по законам Кирхгофа, рассчитали токи ветвей схемы методом контурного тока, проверили расчет путем составления энергетического баланса мощностей и построения потенциальной диаграммы.

Во втором разделе рассчитывали линейную цепь переменного тока. Закрепили знания по составлению уравнений электрических цепей по законам Кирхгофа в дифференциальном и комплексном виде, применили метод узловых потенциалов для расчета цепи синусоидального тока, проверили расчет путем составления энергетического баланса активных и реактивных мощностей и построения векторной диаграммы.

В третьем разделе произвели расчет трехфазной цепи, включающей два приемника электрической энергии. Один из них соединен “звездой”, а второй – “треугольником”. Этот раздел позволил выяснить принципиальные различия при расчете симметричных и несимметричных трехфазных приемников при различных схемах включения.

Полезной иллюстрацией расчета в третьем разделе являются лучевые диаграммы токов и топологические диаграммы напряжений. Они позволяют графическим путем оценить правильность вычислений, а также определить напряжения, между любыми точками цепи не прибегая к дополнительным расчетам.

Курсовая работа является заключительным этапом в изучении предмета “Теоретические основы электротехники”.

Литература:

1. Конспект по ТОЭ

2. Евдокимов Ф. Е. Теоретические основы электротехники. Москва «Высшая школа»,1981.

3. Нейман Р. Л., Демирчян К. С. Теоретические основы электротехники. М.─Л., 1966.

4. Зевеке Г. В., Еонкин П. А. и др. Основы теории цепей. М., 1975.

5. Зайчик М. Ю. Сборник задач и упражнений по теоретической электротехнике. М., 1978.
