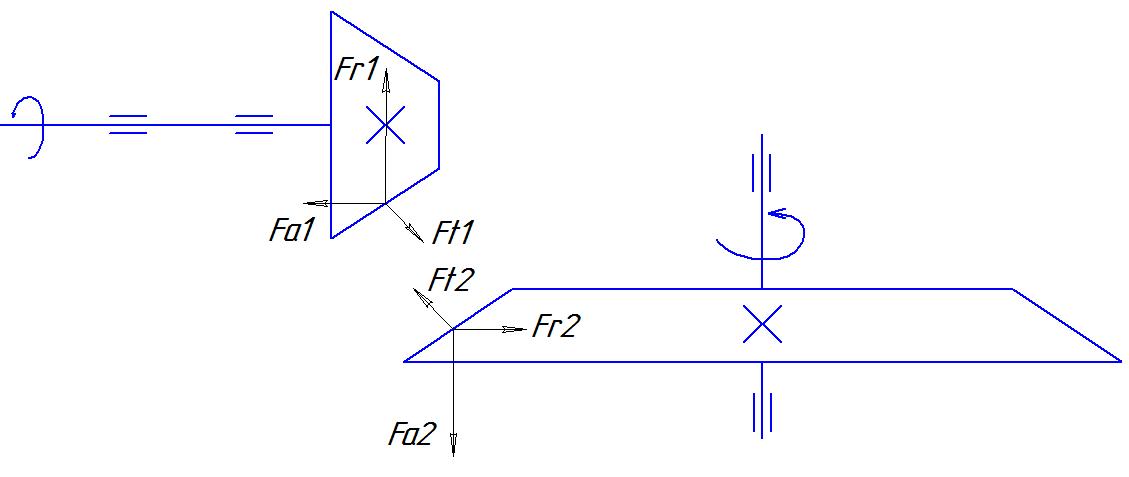

2.3 Определение сил в зацепление
Определим силы, возникающие в зацепление зубьев закрытой передачи:
Окружная сила возникающая в зацепление на шестерне Ft1 и колесе Ft2:
Ft1=
Ft2=
5360,12
Н [3,с.100,табл.6.1]
Радиальная сила, возникающая в зацепление:
На
шестерне Fr1=
Ft1*
r
[3,с.100,табл.6.1]
,где
r=(0,44* cos 1-0,7* sin 1) - коэффициент радиальной силы, где 1 угол делительного конуса шестерни, [3,с.100,табл.6.1]
r=0,44*cos(14,03624°)-0,7sin(14,03624°)=0,25709 [3,с.100,табл.6.1]
Fr1=5360,12*(0,25709)=1382,37 Н
На колесе: Fr2= Fа1=4212,09 Н
Осевая сила, возникающая в зацепление:
на шестерне: Fа1= Ft1* а [3,с.100,табл.6.1] ,где
а=(0,44* cos 1+0,7* sin 1) - коэффициент осевой силы, где 1 угол делительного конуса шестерни, [3,с.100,табл.6.1]
а=0,44*sin(14,03624°)+0,7cos(14,03624°)=0,78582 Н
Fа1=5360,12*0,78582 =4212,09 Н
на колесе Fа2= Fr1=1382,37 Н
Проверочный расчет зубчатой передачи
Проверочный расчет передачи на контактную выносливость
Проверим зубья на контактные напряжения:
H
, [3,с.72]
где
=
5360,09
Н [3,с.72] –окружная
сила в зацеплении,
=1,
коэффициент, учитывающий распределение
нагрузки межу зубьями прямозубых колёс
и колёс с круговыми зубьями,
-коэффициент динамической нагрузки,
определяется в зависимости от окружной
скорости колёс
(19,02*
)/2000=2,29
м/с [3,с.72]
и степени точности передачи. Примем 8
степень точности для нашей передачи,
тогда по таблице [3,с.65,табл. 4.3] находим
значение
1,021
- коэффициент, учитывающий распределение
нагрузки по ширине венца, для
прирабатывающихся колёс с круговыми
зубьями
=1,1,
-коэффициент,
коэффициент,
учитывающий распределение нагрузки по
ширине венца, для прирабатывающихся
колёс с круговыми зубьями
=1,1,
595,327
≤
H=
656,055
Недогруз передачи составляет (656,055-595,327)/656,055=0,0925≈9,25 % , что допустимо.
3.2 Проверочный расчет зубьев на изгиб
Проверим
напряжения изгиба зубьев шестерни
и колеса
,Н/мм2:
(YF2*Yβ*KFα*Ft*KFβ*KF
)/
*в*mte≤
F2
,[3,с.72]
(
*
YF1)/
YF2≤
F1
где KFα=1 -коэффициент, учитывающий распределение нагрузки между зубьями колёс,
KF =1,06 коэффициент динамической нагрузки, определяется аналогично по таблице [3,с.65,табл. 4.3] ,
= 5360,09 Н [3,с.72] –окружная сила в зацеплении,
YF2 и YF1 коэффициенты формы зуба шестерни и колеса, определяются по таблице [3,с.71,табл. 4.7] в зависимости от эквивалентного числа зубьев шестерни Z 1 и колеса Z 2:
Z
1=Z1/cos
1*
cos3β=22/
cos
*
cos335=41,
23
Z
1=Z1/cos
2*
cos3β=88/
cos
*
cos335=387,
66
YF1=3,7,
YF2=3,63
Yβ=1 –коэффициент, учитывающий наклон зуба,
KFβ - коэффициент, учитывающий распределение нагрузки по ширине венца,
Для колёс с круговыми зубьями KFβ =1,08,
- коэффициент вида конических колёс, для колёс с круговыми зубьями =1,
3,63*1*1*5360,09*1,08*1,06*/1*40*2,93=190,05 МПа < F2 =294,07 МПа
190,05*3,7/3,63=193,75 МПа < F1 =370 МПа
Выполнение условий прочности говорит о правильном выборе материалов, их режимах термической обработки и размерах шестерни и колеса.
