Приложение д
Таблица Д1 Коды характеристики технологических документов (выборочно)
ГОСТ 3.1201-85 [61]
Характеристика технологического процесса |
Код |
1. Вид технологического документа Маршрутная карта Карта эскизов Операционная карта |
10 20 60 |
2. Вид технологического процесса по методу его организации Без указания Единичный процесс |
0 1 |
3. Вид технологического процесса по методу его выполнения Без указания Общего назначения Технический контроль Обработка давлением Обработка резанием (кроме расточных и фрезерных) Обработка резанием (расточные и фрезерные) Термическая обработка Получение покрытий (металлических) Получение покрытий (лакокрасочных) Пайка Сборка Сварка (газовая, дуговая) Сварка (под флюсом, в углекислом газе и т. п.) Наплавка |
00 01 02 21 41 42 51 71 73 81 88 91 92 93 |
Таблица Д2 Коды операций (выборочно) [26]
Наименование операции
|
Код операции |
Код 01 Операции общего назначения |
|
Обдувка |
0107 |
Слесарная |
0108 |
Зачистка |
0109 |
Смазывание |
0114 |
Дефектация |
0124 |
Промывка водой |
0126 |
Промывка растворителем |
0127 |
Изолирование, защита |
0146 |
Травление |
0150 |
Пропитка |
0160 |
Заливка |
0164 |
Протирка |
0165 |
Приготовление (клеев, флюсов и пр.) |
0169 |
Сушка |
0170 |
Маркирование |
0180 |
Обезжиривание химическое |
0191 |
Обезжиривание электрохимическое |
0192 |
Код 02, 03 Технический контроль |
|
Контроль линейных размеров |
0220 |
Контроль пятна контакта |
0282 |
Контроль внешнего вида изделия |
0387 |
Контроль технического состояния |
0391 |
Контроль работоспособности |
0393 |
Контроль комплектности |
0396 |
Код 04 Перемещение |
|
Транспортирование |
0401 |
Кантование |
0411 |
Комплектование |
0418 |
Сортировка |
0421 |
Код 06, 07 Испытание |
|
Испытание на надежность |
0610 |
Испытания механические |
0620 |
Испытание на герметичность пневматическое |
0676 |
Испытание на герметичность гидравлическое |
0677 |
Код 08 Консервация и упаковка |
|
Консервация и упаковывание |
0800 |
Код 21 Обработка давлением |
|
Высадка |
2122 |
Обжатие |
2125 |
Раскатка |
2128 |
Гибка |
2129 |
Отбортовка |
2138 |
Раздача |
2139 |
Калибровка |
2149 |
Правка |
2156 |
Код 41,42 Обработка резанием |
|
Токарная |
4110 |
Шлифовальная |
4130 |
Зубообрабатывающая |
4150 |
Долбежная |
4175 |
Протяжная |
4180 |
Отделочная |
4190 |
Полировальная |
4191 |
Хонинговальная |
4192 |
Суперфинишная |
4193 |
Притирочная |
4195 |
Сверлильная |
4210 |
Расточная |
4220 |
Фрезерная |
4260 |
Код 51 Термическая обработка |
|
Отжиг |
5110 |
Закалка |
5130 |
Отпуск |
5140 |
Код 71 Нанесение покрытий |
|
Железнение |
7144 |
Хромирование |
7171 |
Код 81 Пайка |
|
Лужение |
8101 |
Пайка |
8110 |
Код 88 Сборка |
|
Сборка |
8800 |
Базирование |
8801 |
Балансировка |
8803 |
Стопорение |
8821 |
Штифтование |
8822 |
Запрессовывание |
8823 |
Контровка |
8824 |
Свинчивание |
8831 |
Застегивание |
8832 |
Клепка |
8841 |
Развальцовка |
8842 |
Склеивание |
8846 |
Шплинтование |
8851 |
Распрессовывание |
8852 |
Расштифтовывание |
8853 |
Расшплинтовывание |
8854 |
Развинчивание |
8856 |
Разборка |
8861 |
Сборочно-подготовительная |
8862 |
Слесарно-сборочная |
8864 |
Код 91, 92, 93 Сварка, наплавка |
|
Сварка |
9100, 9200 |
Наплавка |
9300 |
Таблица Д3 Ключевые слова технологических переходов (выборочно) [27-31]
Ключевое слово
|
Ключевое слово |
Ключевое слово |
1. При слесарно-сборочных работах |
2. При обработке резанием |
3. При прочих работах |
Балансировать |
Долбить |
Осадить |
Базировать |
Зенкеровать |
Калибровать |
Гнуть |
Зенковать |
Обжать |
Закрепить |
Нарезать |
Править |
Запрессовать |
Отрезать |
Раздать |
Заточить |
Подрезать |
Лудить |
Застопорить |
Полировать |
Паять |
Зенковать |
Протянуть |
Выполнить |
Калибровать |
Рассверлить |
Приварить |
Кернить |
Расточить |
Подварить |
Контрить |
Сверлить |
Прихватить |
Клепать |
Суперфинишировать |
Сварить |
Нарезать |
Точить |
Состыковать |
Нанести |
Хонинговать |
Заварить |
Опилить |
Шлифовать |
|
Отрубить |
Цековать |
|
Очистить |
Фрезеровать |
|
Отрезать |
|
|
Править |
|
|
Притереть |
|
|
Развернуть |
|
|
Развинтить |
|
|
Развальцевать |
|
|
Распрессовать |
|
|
Расшплинтовать |
|
|
Разобрать |
|
|
Расштифтовать |
|
|
Сверлить |
|
|
Свинтить |
|
|
Склеить |
|
|
Собрать |
|
|
Соединить |
|
|
Установить |
|
|
Центровать |
|
|
Шплинтовать |
|
|
Штифтовать |
|
|
Таблица Д4 Наименование предметов производства, поверхностей
и конструктивных элементов
Наименование предмета производства, обрабатываемой поверхности и конструктивного элемента детали |
Дополнительная информация об обрабатываемой поверхности или конструктивном элементе детали |
Буртик |
Внутренняя |
Выточка |
Глухое |
Галтель |
Изношенное |
Головка |
Кольцевая |
Деталь |
Конусная |
Заготовка |
Криволинейная |
Канавка |
Наружная |
Контур |
Наплавленная |
Конус |
Сквозное |
Конец |
Спиральная |
Лыска |
Ступенчатая |
Отверстие |
Фасонная |
Паз |
Шлицевый |
Поверхность |
Шпоночный |
Плоскость |
Т-образный |
Резьба |
|
Сфера |
|
Торец |
|
Фаска |
|
Шейка |
|
Таблица Д5 Примеры записи содержания переходов обработки резанием (выборочно)
ГОСТ 3.1702-79
Эскиз
|
Запись перехода |
Эскиз |
Запись перехода |
|

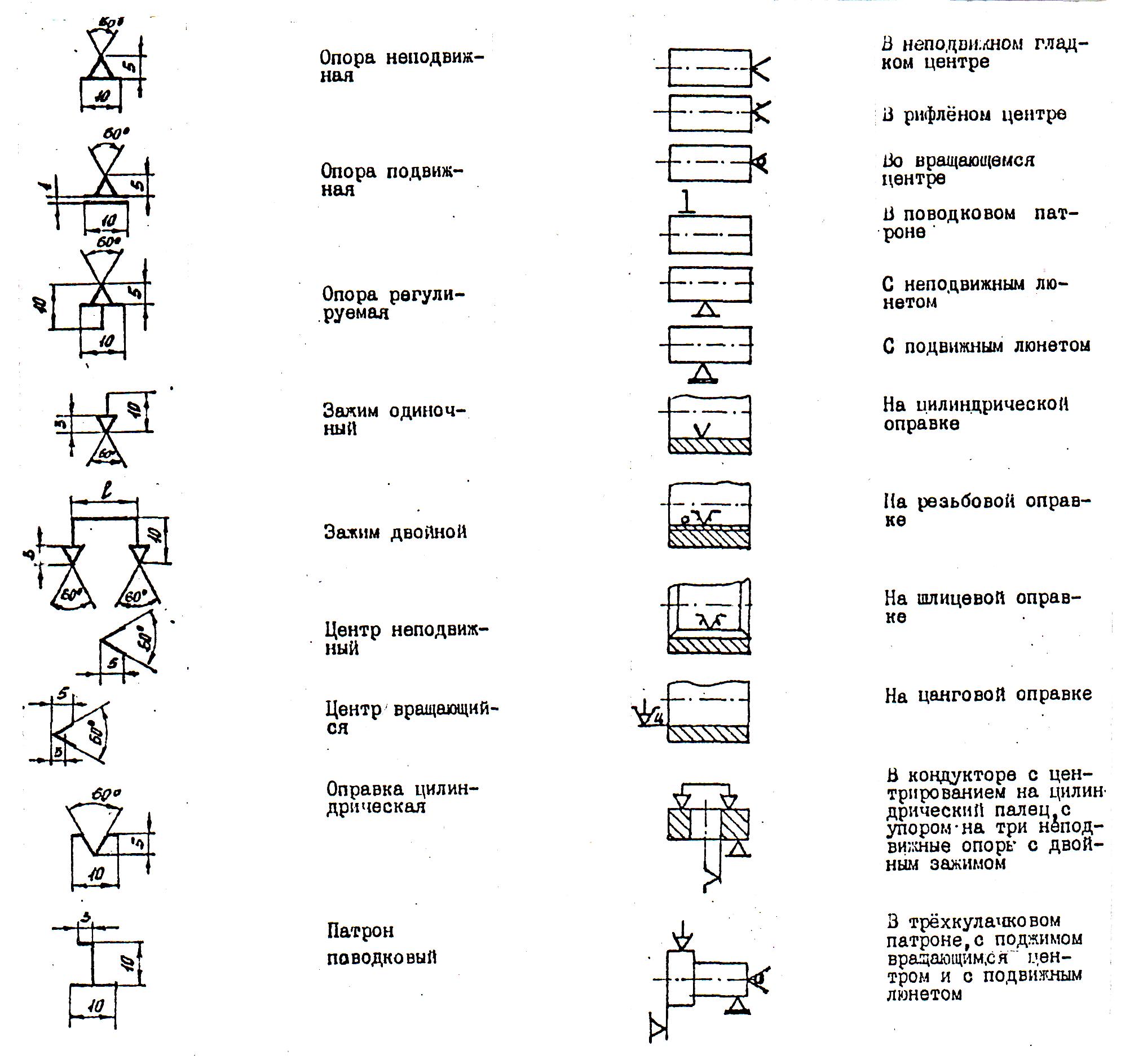

Таблица Д6 Изображение опор, зажимов и установочных устройств (выборочно)
ГОСТ 3.1107-81
Наименование
|
Обозначение |
Наименование |
Обозначение |
|
