2.3. Предварительный расчёт площади световых проёмов
Этот метод расчета позволяет по заданным требованиям к естественному освещению помещения определять необходимые геометрические размеры и расположение световых проемов.
Требуемая площадь световых проемов, обеспечивающая нормированные значения КЕО, приближенно определяется по формулам:
а) при боковом освещении помещения:
(13);
б) при верхнем освещении помещения:
(14),
где S0 и Sф – соответственно площадь световых проемов (в свету) при боковом и верхнем освещении, м2; Sn – площадь пола помещения, м2; еN – нормированное минимальное значение КЕО при боковом освещении помещения, или нормированное среднее значение КЕО при верхнем освещении помещения, определяется по формуле 1; η0 – световая характеристика окон, определяемая по табл. 21 прил. 1; ηф – световая характеристика фонаря или светового проема в плоскости покрытия, определяемая по табл. 22 и 23 прил. 1; Кз – коэффициент запаса, принимаемый по табл. 3 прил. 1; Кзд – коэффициент, учитывающий изменение внутренней отраженной составляющей КЕО в помещении при наличии противостоящих зданий, определяемый по формуле 7.
Для определения Кзд предварительно находят средневзвешенный коэффициент отражения, а также индекс противостоящего здания в плане Z1, и в разрезе Z2, определяемые по формулам
(15),
(16),
где ln, H – длина и высота противостоящего здания, м (рис. 11); l – расстояние расчётной точки А в рассматриваемом помещении от наружной стены, м; Р – удаление противостоящего здания, м; а – ширина окна в плане (без учёта межоконных простенков), м; h1 – высота верхней грани окна над полом, м.
Средневзвешенный коэффициент отражения помещения определяется по формуле
(17),
где , , -коэффициенты отражения потолка, стен и пола; S1, S2, S3 – площади потолка, стен и пола.

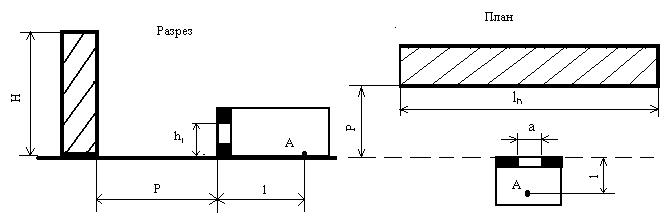

Рис. 11. Схема расположения противостоящего здания
При смещении в плане оси противостоящего здания относительно оси помещения Кздх определят по формуле
, (17)
где Кх=1-1,1·Z3 при Z3<0,9; Кх=0 при Z3≥0,9.
Здесь , где х – расстояние в плане между осью противостоящего здания и осью помещения, м;
τ0 – общий коэффициент светопропускания светового проёма, определяемый по формуле 8.
r1 – коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отражённому от поверхностей помещения и подстилающего пола, прилегающего к зданию, принимаемый по табл. 19.
При использовании зенитных фонарей в виде отдельных светопроёмов в покрытии количество таких светопроёмов может быть определено по формуле
(18),
где Sф – требуемая площадь светопроёмов, полученная по формуле (14); Sф1 – площадь одного светового проёма.
Приближённый метод расчёта необходимых размеров светопрозрачнах проёмов производится на стадии проекта. При определении общей площади светопроёмов следует руководствоваться существующей унификацией размеров сватопроёмов и их заполнений, как для бокового, так и для верхнего освещения (фонарей).
