Способы водопонижения при производстве земляных работ.
Существует 2 вида выемок: совершенная и несовершенная.
С овершенная
Несовершенная
Открытый водоотлив целесообразно применять в случае совершенной выемки или когда отсутствует опасность разуплотнения грунта основания
Преимущества открытого водоотлива: 1) простота оборудования; 2) откачивается миним. кол-во воды; 3) по периметру устраиваются водозаборные канавы; 4) вода собирается в зумпфах.
Недостатки: 1) увеличивается объем земляных работ; 2) возможно разуплотнение грунта основания; 3) возможно оплывание откосов; 4) не обеспечивается полное осушение, особенно в случае глинистых грунтов.
Порядок производства работ:1. Разработку выемки начинают с разработки участков с водосборными канавами в направлении против уклона. 2. Кавальеры следует отсыпать с нагорной стороны. 3. В случае неустойчивых грунтов производится пригрузка откосов.
Глубинное водопонижение
Суть глубинного водопонижения состоит в образовании в грунте депрессионной воронки размерами, превышающими размеры выемки.
Применятся след. виды установок глубинного водопонижения:
ЛИУ(легкие иглофильтровые установки). Применяются при коэф-те фильтрации К=1-50 м/сут и глубине погружения H грунтовых вод 5-6м.
Коллектор собирается из 20-ти звеньев по 5,25 м.(20*5,25 м.)
По расположению в плане различают ЛИУ: контурные и линейные.
Линейная установка принимается в случае траншей.
При широких траншеях применяют двухстороннее расположение иглофильтров.
По расположению в разрезе различают: одноярусную установку и двуярусную установку.
УВВ(установки вакуумного водопонижения). К=0,05-2 м/сут, Н=6-7 м.
Установка снабжена водоводяным и водовоздушным эжекторами для создания вакуума. Эжекторы располагаются на дневной поверхности.
ЭИУ( эжекторные иглофильтровые установки). Особенностью является расположение эжектора в фильтровой части иглофильтра. К=0,05-1 м/сут, Н=10-12 м.
ЭВВУ(эжекторные вакуумные водопонизительные установки). Н=20-22 м. К=0,05-1 м/сут. Применяются в слоистых грунтах, поэтому фильтр выполняется по всей длине иглофильтра.
ВСК(водопонизительная скважина). Применяется при К>50 м/сут и H>20 м. (артезианская скважина).
Применение электроосмоса(К<0.05 м/сут) и при электрическом сопротивлении R>500 Ом/см. применяется в глинистых грунтах.
При замыкании электр. цепи возникает направление движения поровой воды от «+» к «-». При этом К увел-ся в 10-20 р.
2. Производство земляных работ скреперами.
Скреперы – наиболее высокопроизводительные машины, используемые при отрывке котлованов и планировке поверхностей. Рабочий орган скрепера – ковш с ножом в передней части. Скреперы предназначены для послойного копания, транспортирования, послойной отсыпки, разравнивания и частичного уплотнения грунтов I – IV категорий. Различают два вида скреперов: прицепные к тракторам и самоходные двух – и трехосные. Главным параметром скрепера является геометрическая вместимость ковша. В зависимости от этого скреперы подразделяются на машины малой (до 5 м3), средней (5 – 15 м3) и большой (свыше 15 м3) вместимости.
Скреперами разрабатывают, трамбуют и укладывают песчаные, супесчаные, лессовые, глинистые и др. гр-ты. Суглинистые и глинистые грунты необходимо предварительно рыхлить. Виды срезаемых стружек, схемы резания и схемы движения скрепера см. рис.
Скрепер снимает ковшом стружку грунта толщиной 0.12…0.32м и шириной 1.65…2.75м. Толщина отсыпаемого слоя 0.22…0.55м.
Ч тобы быстрее и полнее загрузить ковш скрепера применяют трактор-толкач, обслуживающий скрепер на уч-ке загрузки.
Виды срезаемых скрепером стружек
а – прямая; б – клиновая; в – гребенчатая; г – клевковая

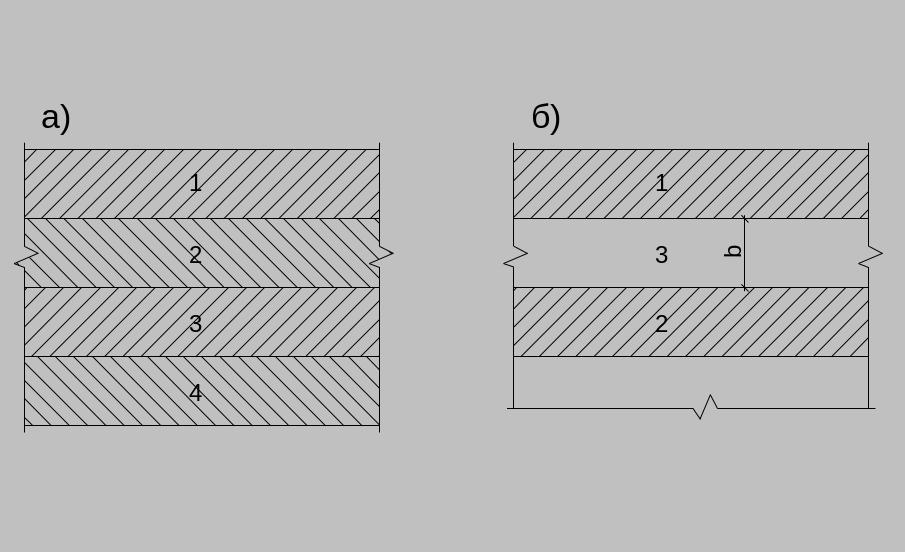

Схемы срезания скрепером полос грунта при наборе ковша:
а – полоса к полосе; б – через полосу
Для увеличения наполнения ковша скрепера за счет снижения сопротивления резанию грунта следует применять траншейно-гребенчатый или ребристо-шахматный способы набора грунта.
Схемы
движения скреперов при разработке и
перемещении грунта:
а
– по зигзагу; б – по эллипсу; в – по
восьмерке;
г
– по спирали; д – по челночно-поперечной;
е – по челночно-продольной
Схемы, снижающие сопротивление резанию грунта:
а – траншейно-гребенчатая; б – ребристо-шахматная
