2.Визначення центра електричних навантажень
та місця розташування головної понижувальної підстанції.
Розташування ДЖ проектованої СЕП повинно сприяти досягненню мінімуму витрат на всю СЕП. Для цього необхідно звести до мішмуму довжину мереж, унаслідок чого вартість втрат енергії та напруги в живильних i розподільних мережах СЕП промислового підприємства також буде мінімальною. 3 цією метою визначається умовна точка на плані підприємства, що відповідае центру ваги площини підприємства, на якій електричні навантаження умовно замінені на еквівалентні ваги [2-5]. Ця умовна точка називається центром електричних навантажень (ЦЕН).

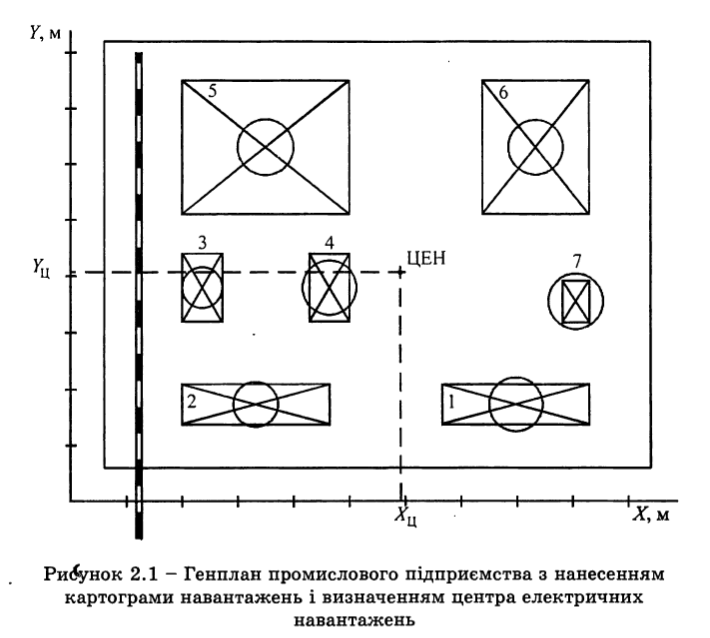

Для наочності визначення ЦЕН на генеральний план підприємства наноситься картограма навантажень (рисунок 2.1). При цьому для кожного цеху креслиться коло, центр якого збігається з ЦЕН цеху.
Площа кола в прийнятому масштабі m дорівнює повному розрахунковому навантаженню цеху
Так для механічного цеху №6 (варіант) радіус кола при прийнятому
масштабі m= кВА/см2 дорівнює
Радіус кола компресорної стації
Таблиця 2.1. координати та радіуси кіл картограм окремих цехів
№ цеху |
Назва цеху |
Координати |
, см |
||
, см |
, см |
||||
6 |
Ремонтно-механічний цех |
19 |
34,3 |
5,7 |
|
|
Компресорна стація |
3,6 |
27,9 |
15,3 |
Координати ЦЕН підприємства
Практична робота №3
3.Вибір кількості та потужності трансформаторів
головної понижувальної станції
При проектуванні величину економічної реактивної потужності доцільно визначають за формулою
Номінальна потужність трансформатора ГПП
Мінімальна номінальна потужність трансформаторів ГПП
Таким чином попередньо вибирається трансформатор типу ТМН-4000/110
Коефіцієнт допустимого аварійного перенавантаження трансформатора
Отже, вибраний трансформатор за умов перенавантажень відповідає вимогам.
Остаточно вибирається трансформатор типу ТМН-4000/110.
Тип |
Номінальна потужність кВА |
Поєднання напруг, кВ |
Втрати |
Напруга КЗ, % |
Струм ХХ, % |
||||
ВН |
НН |
ХХ |
КЗ |
||||||
ТМН-4000/110 |
4000 |
115 |
6,6 |
7,7 |
28,2 |
10,5 |
1,2 |
Практична робота №4
4. Вибір кількості та потужності трансформаторів
цехових трансформаторних підстанцій
Стандартна номінальна потужність трансформатора
№ цеху |
Назва цеху |
кВт |
шт. |
в.о. |
кВА |
Трансформатор |
6 |
Ремонтно-механічний цех |
|
4 |
0,8 |
146,6 |
ТМН-4000/110 |
Практична робота №5
5.Вибір потужності компенсуючих пристроїв у
системі електропостачання підприємства
При розрахунку проектованих систем зовнішнього електропостачання промислових підприємств необхідно знати вхідну реактивну потужність споживача та потужність його компенсуючи пристроїв, а при розрахунках систем внутрішньозаводського та внутрішньо цехового електропостачання – структура цих пристроїв та потужність їх окремих складових.
