Лекция №13 Тема: «Оперативный информационно-управляющий комплекс. Оиук цдп оао ”Псковэнерго” рсду-2»

Вопросы

6. Технические средства ОИУК ЦДП РСДУ-2

7. Программные средства ОИУК РСДУ-2.

Распределенная система диспетчерского управления (РСДУ-2) установлена в ДП ОАО “Псковэнерго” и предназначена для сбора, отображения информации с подстанций Псковской области и ретрансляции этих данных в ОДУ «Северо-Запада» и в Новгородский МЭС. ОИК РСДУ-2 реализован по сетевой технологии «Клиент-Сервер» с двойным резервированием основных функций.

1. Технические средства оиук цдп рсду-2

В состав технических средств комплекса входят:

1. Два многопроцессорных устройств на базе шины MBUS-II (четыре процессора (слот))

2. Два сервера для базы данных(БД- ORACLE).

3. Блок канальных адаптеров (15 направлений ТМ)

4. Шлюз во внешнюю локальную сеть c реализацией на нем Web-сервера.

5. Сервер ресурсов

6. Три маршрутизатора

7. Две индустриальные РС

8. Три рабочие станции, подключенные к сети РСДУ-2

9. Оборудование диспетчерского щита (31-ТИТ, 470-ТС, 7-БУ, 15-БС(32-ТС))

10. Архивный сервер

11. Тайм-сервер- для поддержания в сети точного времени

12. Коммуникационный шлюз (Преобразователь последовательных интерфейсов RS-232 в Ethernet)

13. UPS- 7 шт

14. Сетевое оборудование (карты, кабель)

2

5

7

9

10

1

3

4

6

11

1

8

12

1

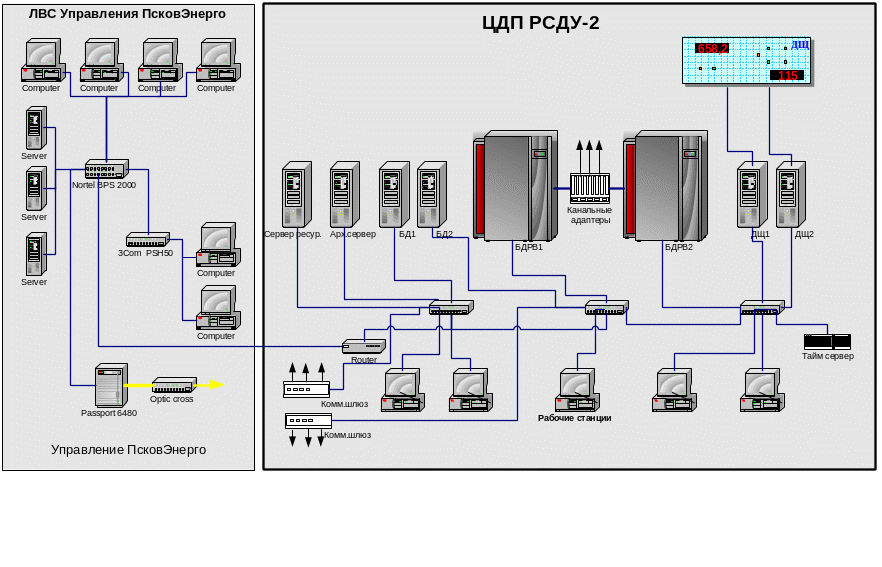

Рис.1 РСДУ-2 ЦДП «Псковэнерго»

Вычислительные ресурсы в комплексе распределяются следующим образом

1. На многопроессорном устройстве MBUS-II решаются задачи реального времени

• Ведется БД реального времени

• Реализована подсистема приема и обработки телемеханики

• Система администрирования и резервного копирования

• Сигнальная система

• Система архивации данных

Операционная система на MBUS-II – iRMX-III-R2.2. Указанные выше задачи решаются с помощью программ-серверов, которые обеспечивают по запросу клиента требуемый сервис в виде предоставления данных и услуг.

2. На серверах СУБД с базой данных ORACLE 9.2 реализованы

• Функции хранения

• Таблиц с данными о структуре предприятия

• Каталогов условных обозначений, классов напряжения и т.п.

• Данных о телемеханики

• Данных о параметрах режима

• Настроечных таблиц

• Списков панелей, отчетов, графиков, схем и т.д.

• Архивов 10-ти минутных, часовых, получасовых интегральных.

• Списка пользователей и их прав

• Система репликаций данных с одного сервера на другой

• Операционная система серверов LINUX-SUSE-8.2

3. На сервере ресурсов, который работает под операционной системой Windous 2000 Server, находятся

• все схемы, панели, отчеты, которые используются на рабочих станциях

• программное обеспечение, позволяющее вести базу данных, настраивать панели, схемы, рапорты и т.д., а также получать различную информацию на рабочей станции

• резервный шлюз между сетью РСДУ-2 и локальной сетью ОАО «Псковэнерго»

• организован прием электронной почты из INTERNET
