1.5. Содержание отчета
Титульный лист.
Цель работы.
Принципиальная схема экспериментального стенда.
Таблица измерений с результатами замеров опытных данных.
Основные формулы, используемые при расчетах теплоемкости, с необходимыми пояснениями.
График зависимости истинного значения теплоемкости от температуры = f(t).
Сравнение полученных результатов с данными Приложения.
Выводы по работе.
1.6. Контрольные вопросы
Что называется теплоемкостью тела?
Что такое мольная, объемная и массовая теплоемкость? Связь между этими теплоемкостями.
Понятие средней и истинной теплоемкости единицы количества вещества. Написать соотношения для определения этих теплоемкостей.
Как определить изменение температуры тела массой M и удельной теплоемкостью сv при известном количестве теплоты, полученном этим телом Q?
В какой степени теплоемкости сP и сv жидкостей зависят от давления?
Зависят ли теплоемкости сP и сv жидкостей от температуры?
Можно ли теоретически определить теплоемкость жидкостей?
Что такое удельная теплоемкость?
Лабораторная работа № 2
ИССЛЕДОВАНИЕ ПРОЦЕССОВ УВЛАЖнЕНИЯ ВОЗДУХА В ПЕННОМ СЛОЕ
Цель работы − экспериментально определить изменение состояния влажного воздуха в процессах, протекающих в пенном слое.
2.1. ОБщие положения
Влажным воздухом называют смесь сухого воздуха и водяного пара. Смесь сухого воздуха и насыщенного водяного пара называется насыщенным влажным воздухом, сухого воздуха и перегретого водяного пара − ненасыщенным влажным воздухом. Температура, до которой нужно охладить ненасыщенный влажный воздух, чтобы находящийся в нем перегретый водяной пар стал насыщенным при данном парциальном давлении, называется точкой росы. Дальнейшее охлаждение влажного воздуха приводит к конденсации водяного пара с образованием тумана. Парциальным (собственным) давлением называют давление, которое имел бы компонент смеси (в данном случае сухого воздуха или водяного пара), если бы он занимал весь объем смеси и имел температуру смеси.
В технических расчетах можно принимать влажный воздух как смесь идеальных газов, подчиняющихся уравнению Менделеева–Клапейрона и законам идеальных газов. По закону Дальтона давление смеси газов равно сумме давлений его компонентов:
. (2.1)
Чем больше в смеси водяного пара, тем больше парциальное давление PВП. Максимальное значение PВП при данной температуре влажного воздуха соответствует давлению насыщения PН, которое зависит только от температуры и определяется по соответствующим таблицам.
Масса пара в 1 м3 влажного воздуха, численно равная плотности пара ρП при парциальном давлении PВП, называется абсолютной влажностью воздуха, Наибольшая плотность водяного пара ρН достигается в насыщенном влажном воздухе при данной температуре.
Относительной влажностью воздуха φ называется отношение действительной абсолютной влажности воздуха ρП к максимально возможной абсолютной влажности ρН, при той же температуре:
= ρП/ρН. (2.2)
Но закону Бойля–Мариотта давление газа при постоянной температуре изменяется пропорционально плотности, тогда относительную влажность воздуха можно выразить через парциальное давление пара:
= ρП /ρН = PВП /PН . (2.3)
Так как 0 ≤ PВП ≤ PН, то 0 ≤ φ ≤ 1.
Отношение массы водяного пара МП, содержащегося во влажном воздухе, к массе сухого МВ и воздуха смеси называется влагосодержанием воздуха d и измеряется в килограммах на килограмм или граммах на килограмм:
. (2.4)
Максимальная величина влагосодержания достигается при полном насыщении воздуха водяными парами (φ = 1).
Энтальпия влажного воздуха i определяется как энтальпия газовой смеси, состоящей из 1 кг сухого воздуха и d кг водяного пара:
, (2.5)
и с достаточной точностью может быть вычислена по формуле
, (2.6)
где t − температура влажного воздуха.
Энтальпией называют одну из энергетических характеристик термодинамической системы. Энтальпия равна сумме внутренней энергии газа U и работы, которую необходимо совершить, чтобы тело объемом v ввести в среду с давлением P:
.
Энтальпия является функцией состояния аналогично внутренней энергии. Энтальпия – аддитивная величина, т.е. зависит от массы тела.
Исследование термодинамических процессов и определение параметров влажного воздуха значительно упрощается при использовании i, d -диаграммы влажного воздуха (рис. 2.1).
По оси ординат диаграммы отложены значения энтальпии влажного воздуха i. Ось абсцисс со значениями влагосодержания d для лучшего использования площади диаграммы проведена под углом 135° и на диаграмме не показана. Вместо нее из начала координат проведена

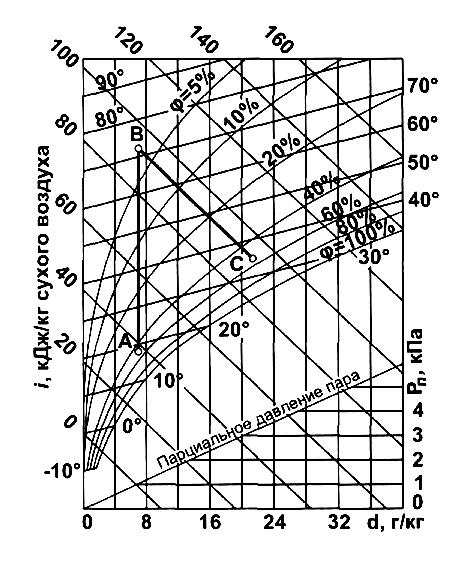

Рис. 2.1. i,d -диаграмма влажного воздуха
горизонтальная прямая линия, на которую спроектированы значения влагосодержания. На диаграмме нанесены линии постоянной энтальпии, идущие под углом 135° к оси ординат, вертикальные линии постоянного влагосодержания, изотермы влажного воздуха и линии постоянной относительной влажности воздуха. Кривая φ = 100 % характеризует состояние влажного насыщенного воздуха и делит диаграмму на две части: верхнюю − область ненасыщенного влажного воздуха (рабочая область диаграммы) и нижнюю − область тумана (практического значения не имеет). В нижней части диаграммы построена линия парциального давления пара РП = f(d). Ось ординат для этого графика расположена на диаграмме справа. Точка в i, d -диаграмме соответствует определенному состоянию влажного воздуха, поэтому диаграмма позволяет по двум его известным параметрам найти значения остальных. Процесс, совершаемый влажным воздухом, изображается на диаграмме линией. Так, например, в процессе сушки воздух с относительной влажностью φА и температурой tA (точка А) поступает в калорифер, где нагревается до температуры tВ (точка В), вследствие чего относительная влажность воздуха уменьшается до φВ. Процесс в калорифере протекает при d = const (линия А − В). Расход теплоты в калорифере на подогрев 1 кг воздуха равен разности энтальпии точек А и В (Δi = iВ – iА). Нагретый воздух направляется в сушильную камеру, где засчет отдаваемой им теплоты происходит высушивание материала − испарение из него влаги (линия В−С). Процесс сушки протекает при i = = const, так как пары испарившейся влаги поступают обратно во влажный воздух и возвращают теплоту, затраченную воздухом на испарение влаги. Разность влагосодержаний Δd = dC – dА равна количеству влаги, испарившейся в сушильной камере.
