10. Измерение длин прямых, ломаных и извилистых линий.
ВНИМАНИЕ!!! Для повышения точности и исключения грубых промахов каждое измерение производится не менее двух раз. Из полученных результатов берется среднее!
Для определения расстояния между двумя точками по прямой линии в раствор циркуля измерителя берут с карты заданный отрезок и переносят на линейный (или поперечный) масштаб карты. В результате будет получена действительная длина линии, выраженная в поземельных мерах длины (метрах или километрах). Снятие отсчета показано на рис. 1, 2, 3 (для линейного масштаба) и на рис. 5, 6 (для поперечного масштаба).
Аналогичным образом измеряют длины ломаных линий, беря в раствор циркуля каждый отрезок отдельно и затем суммируя их длины.

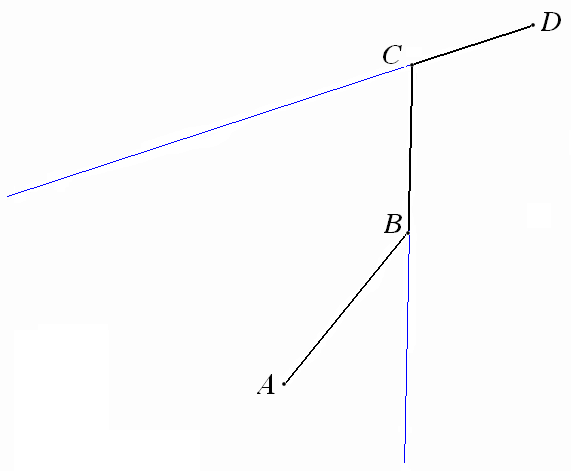

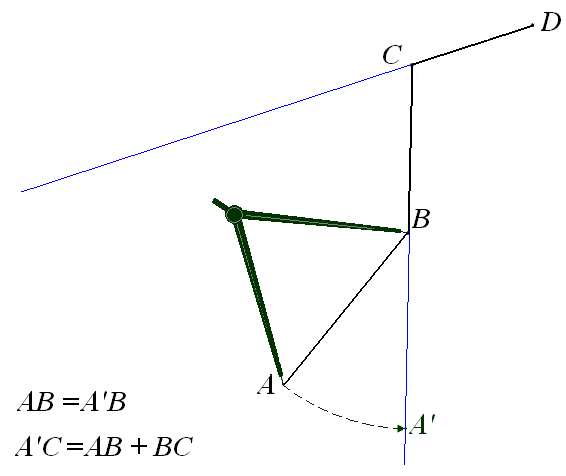

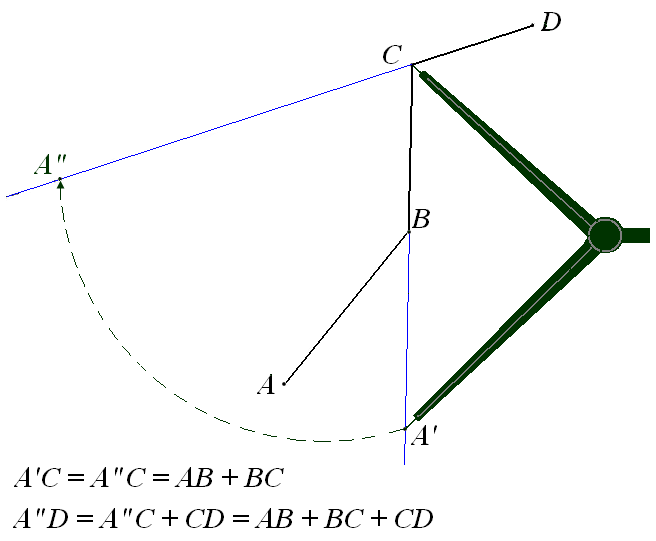

Кроме того, ломаные линии удобно измерять постепенным наращиванием раствора циркуля. Например, необходимо измерить длину ломаной линии ABCD:
|
|
|
|
|
|
|

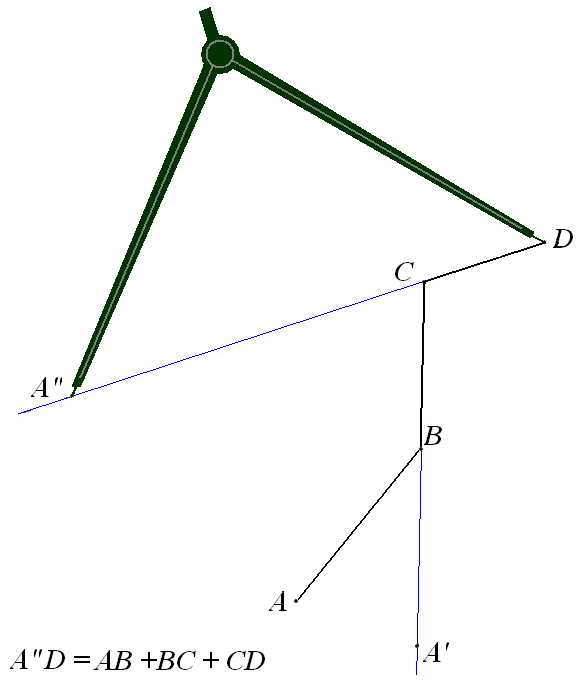

Так как A´´D = AB + BC + CD, то раствор циркуля можно переносить на поперечный (или линейный) масштаб для определения длины линии. |
Для приближенного измерения извилистых линий пользуются курвиметром. Он состоит из калиброванного колесика, соединенного системой шестеренок со стрелкой. Совместив стрелку курвиметра с нулем, ставят курвиметр на карту, аккуратно прокатывают колесико курвиметра по измеряемой линии. При движении колесика стрелка передвигается по циферблату и указывает пройденный колесиком путь (в сантиметрах). Полученный результат, переводят в соответствии с масштабом карты в расстояние на местности [1,2,3,4].
Более точно длину извилистой линии измеряют при помощи циркуля-измерителя с постоянным раствором, переставляя его (шагая) по всем изгибам линии. Точность измерения повышается с уменьшением раствора циркуля. Мелкоизвилистые линии следует измерять при весьма малом растворе циркуля (2 - 4 мм).
11. Клиново-пропорциональный масштаб. Служит для перевода расстояний с карты одного масштаба на карту другого масштаба.
Для примера построим клиновой масштаб для 1:50 000 и 1:63 360.
Проведем на миллиметровой бумаге прямую линию и отложим на ней некоторый отрезок, содержащий целое округленное число метров: например 5000 м в масштабе 1:50 000. (т.к. в масштабе 1:50000 в 1см (на карте) – 500 м (на местности), следовательно 5000 м соответствует 10 см.)
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
0 |
|
|
|
|
1: 50 000 |
|
|
|
|
5000 |
|||
|
|
|
|
|
|
|
10 см |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В конце отрезка восстанавливаем перпендикуляр, на котором отложим такой же отрезок (5000 м) в масштабе 1:63 360.
Составим пропорцию: |
Таким образом, в масштабе 1:63 360 5000 м соответствует 7,89 см. |
|
|
5000 |
|
|
|
|||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
1:63360 |
|
|
|
|||||||||||
7,89 см |
|
|||||||||||||
|
|
|
||||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
0 |
|
|
|
|||||||||||
0 |
|
|
|
|
|
|
|
|
|
|
5000 |
|||
|
|
|
|
|
1: 50 000 |
|
|
|
|
|

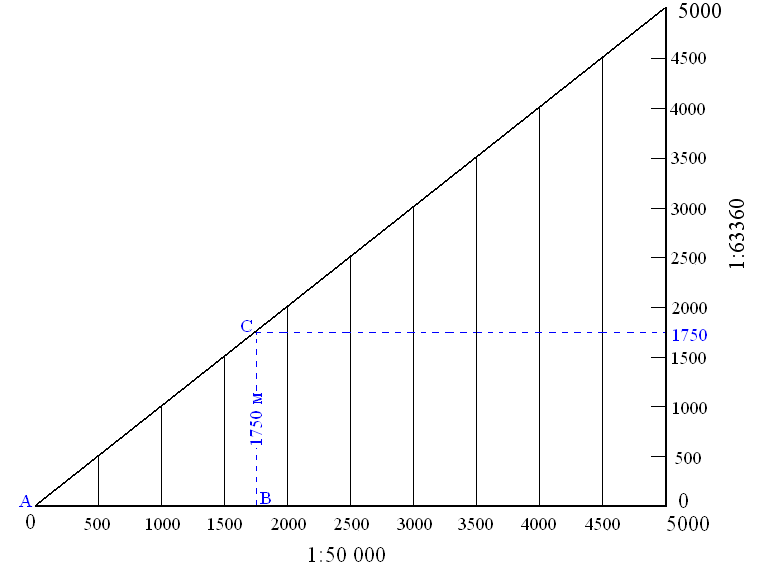

Соединив концы отрезков, получим гипотенузу треугольника. Теперь остается провести ряд вертикальных параллельных линий, разделив горизонтальный отрезок на равные части с нужной градацией (например, через 500 м) и обозначить аналогичные отметки на вертикальном отрезке.
|
Так как при масштабе 1:50000 500 м соответствуют 1 см, то горизонтальный отрезок разбивается на 10 частей по 1см. Так как при масштабе 1:63360 в 1 см - 633,60 м, а следовательно 500 м приходится на 0,79 см, то горизонтальный отрезок разбивается на 10 частей по 0,79см. |
Перевод расстояния с карты одного масштаба на карту другого масштаба.
|
Отрезок АВ соответствует расстоянию 1750 м в масштабе 1:50 000. Отрезок ВС соответствует расстоянию 1750 м в масштабе 1:63 300 м. |
