Генерація списку з'єднань
Завершальним етапом створення схеми є генерація списку з'єднань схеми. Для генерації списку з'єднань використовується команда Utils/Generate Netlist.
Формат списку ланцюгів залежить від застосовуваного редактора друкованих плат. Якщо передбачається використовувати редактор ACCEL PCB, то вибирається формат ACCEL ASCII.
За допомогою кнопки Netlist Filename визначається ім'я файлу списку ланцюгів, а при встановленому прапорці Include Library Information у список з'єднань формату ACCEL ASCII включається інформація для менеджера бібліотек.
Файл Netlist
Після того, як електрична схема була створена, необхідно створити файл Netlist, за допомогою якого, дану схему можна буде відкрити в PCB.
Для цього потрібно зайти Utils\Generate Netlist. У запропонованому вікні натиснути кнопку Netlist Filename і вказати шлях і ім'я файлу, що зберігається. Поставити галочку біля Include Library Information. У Netlist Format вибрати P-CAD ASCII.

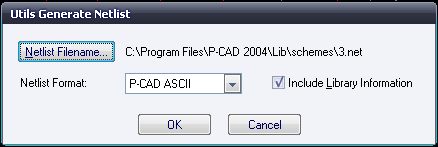

Рисунок 5 Діалогове вікно генерування Netlist
Порядок виконання роботи:
Запустіть програму P-Cad Schematic.
За номером свого варіанту створіть електричну схему.
Перевірте схему на помилки.
Створіть звіт списку компонентів.
Згенеруйте списки з'єднань.
Створіть файл Netlist.
Оформіть та здайе звіт.

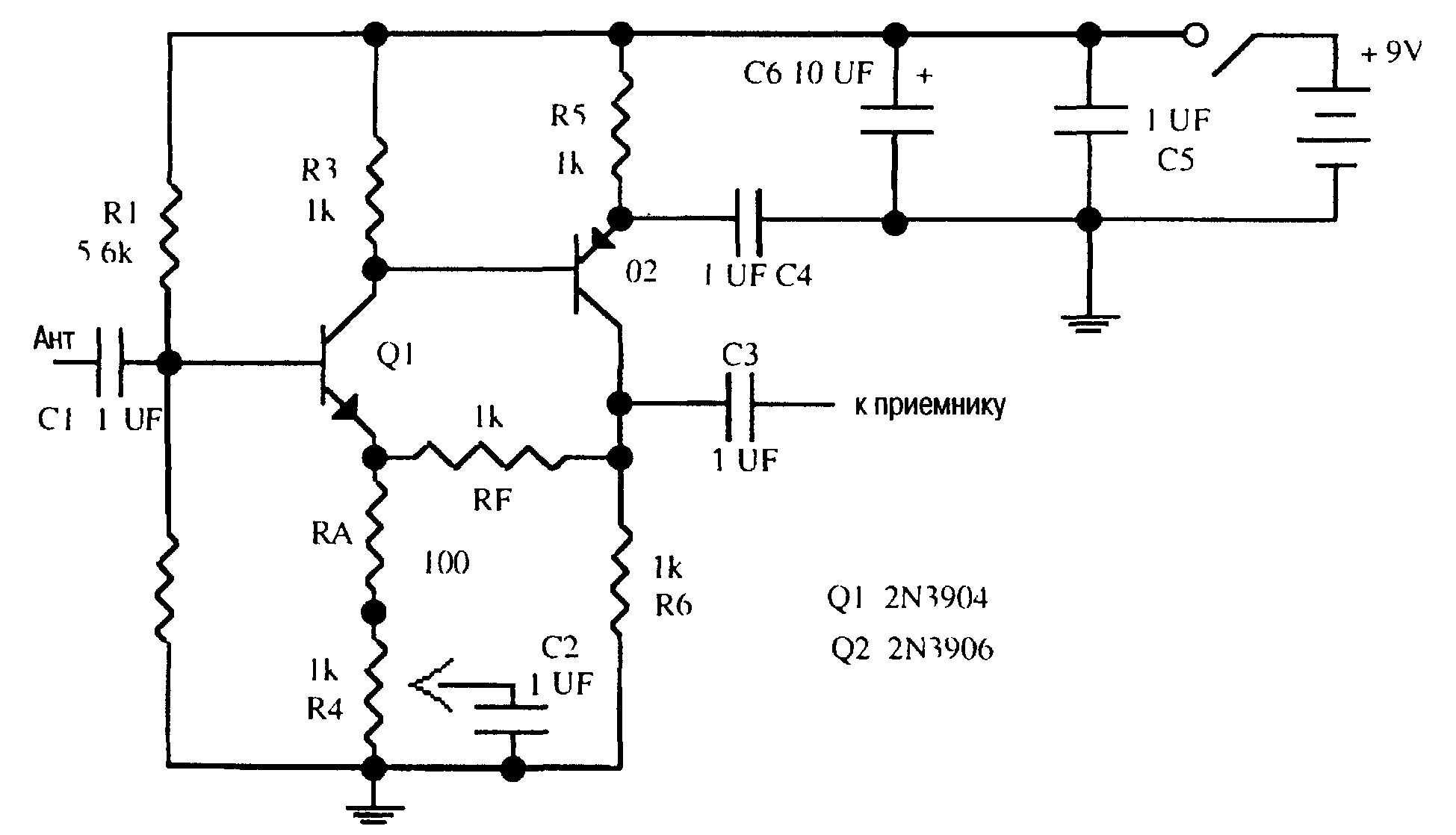

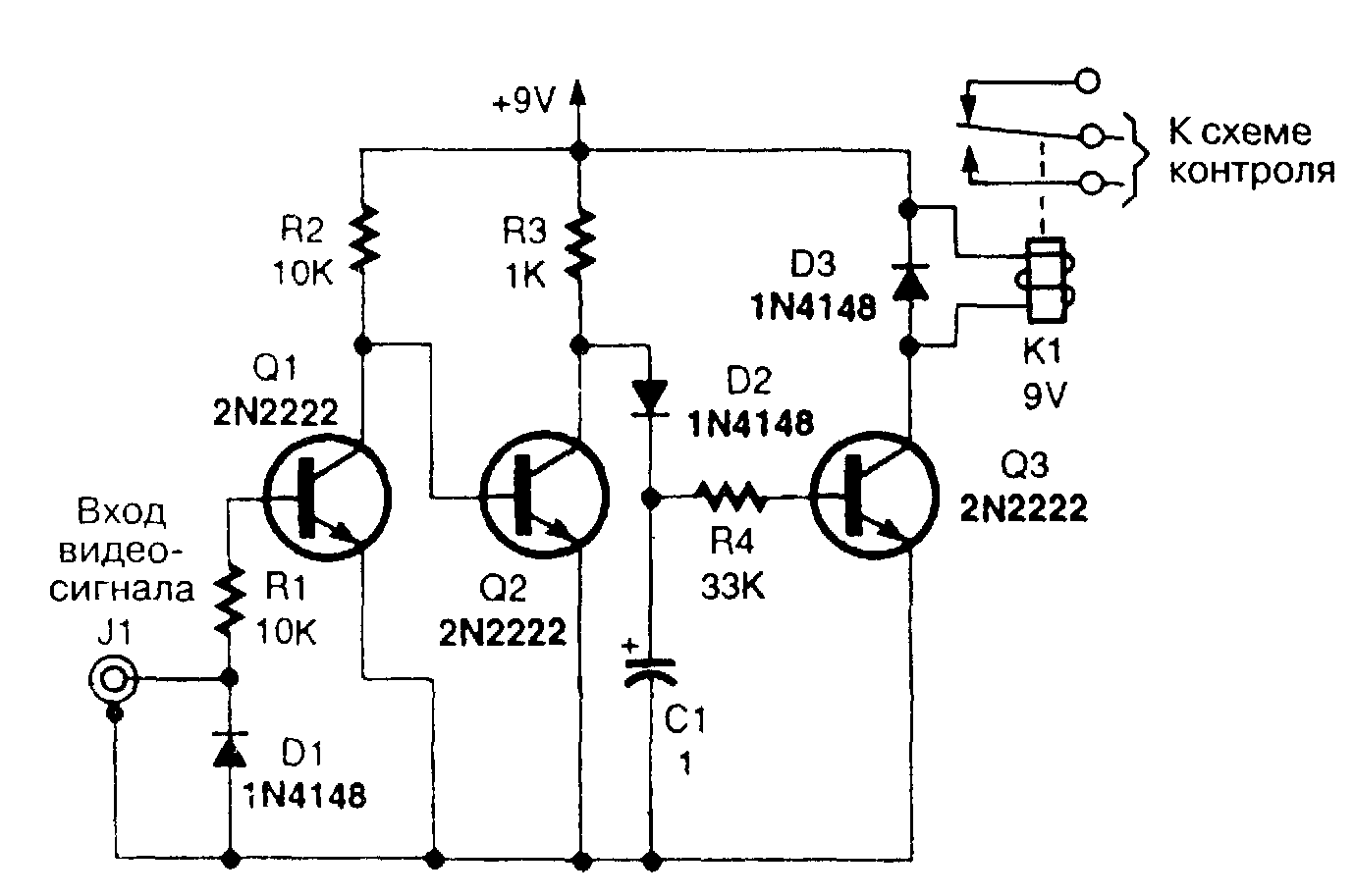

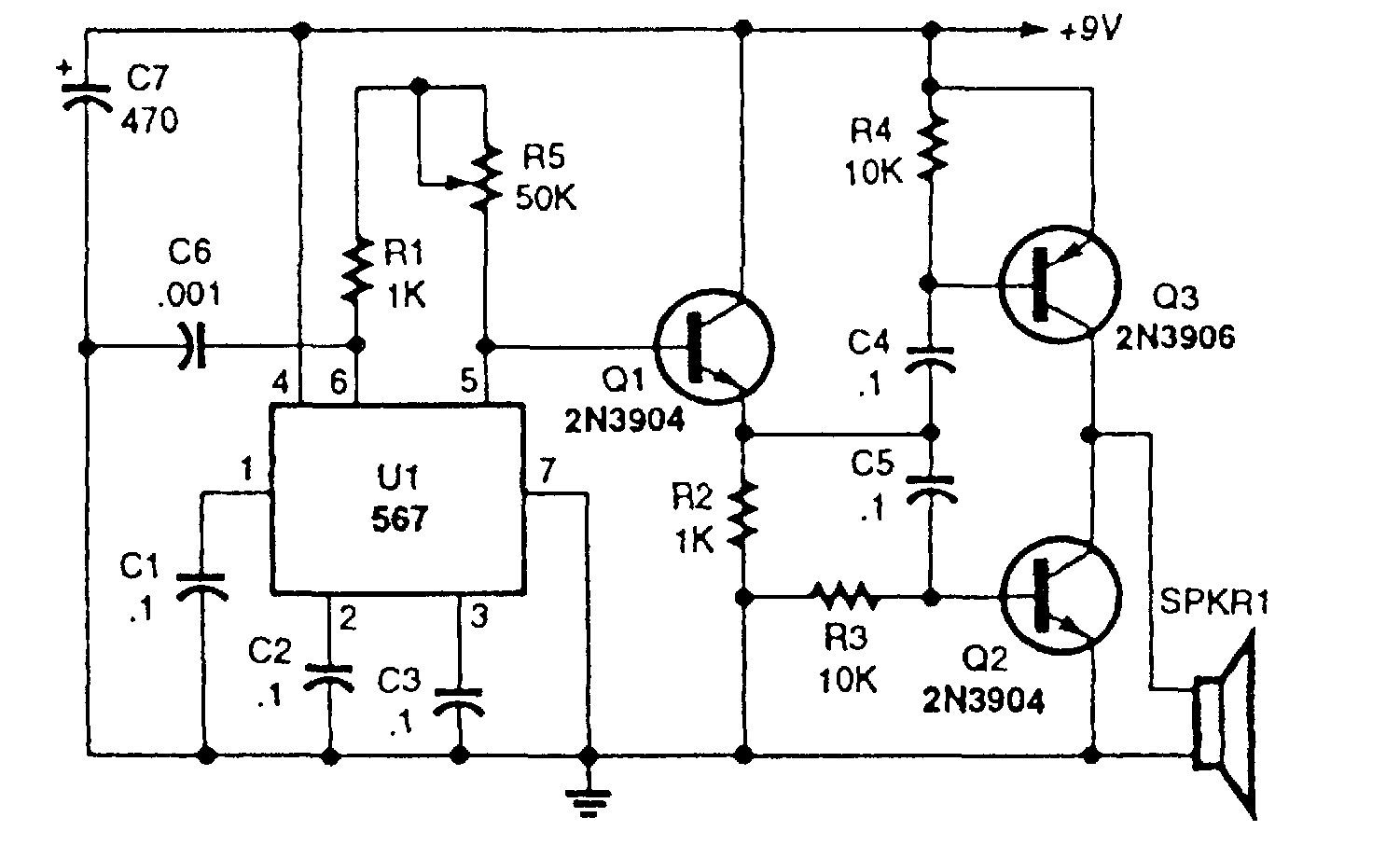

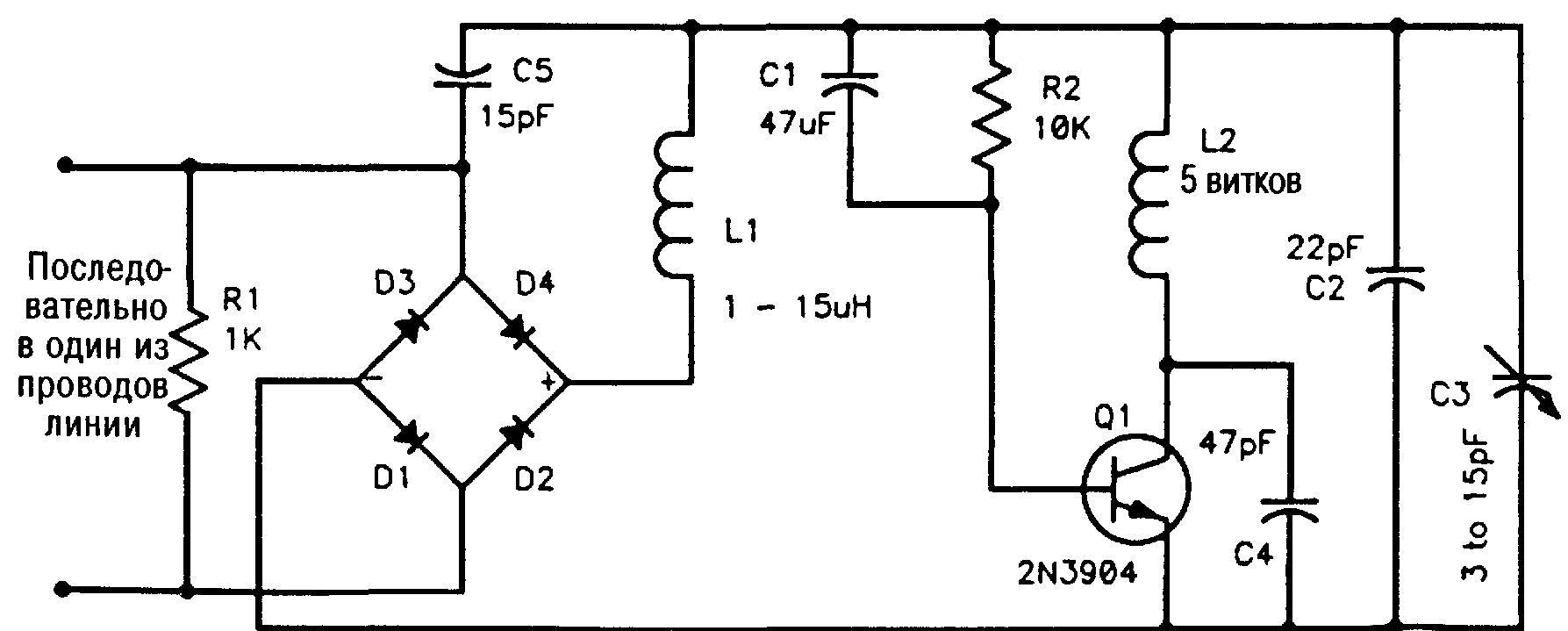

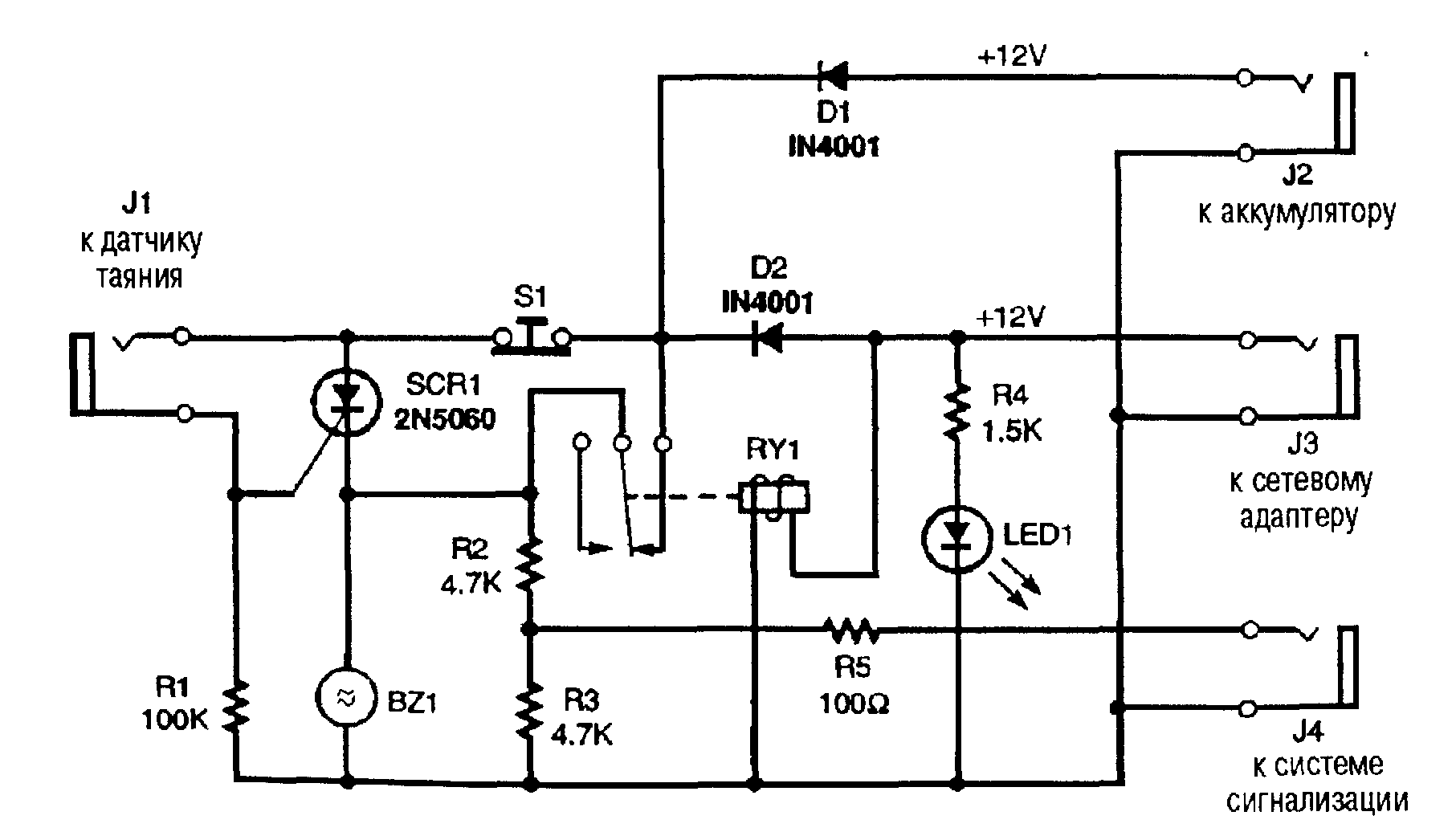

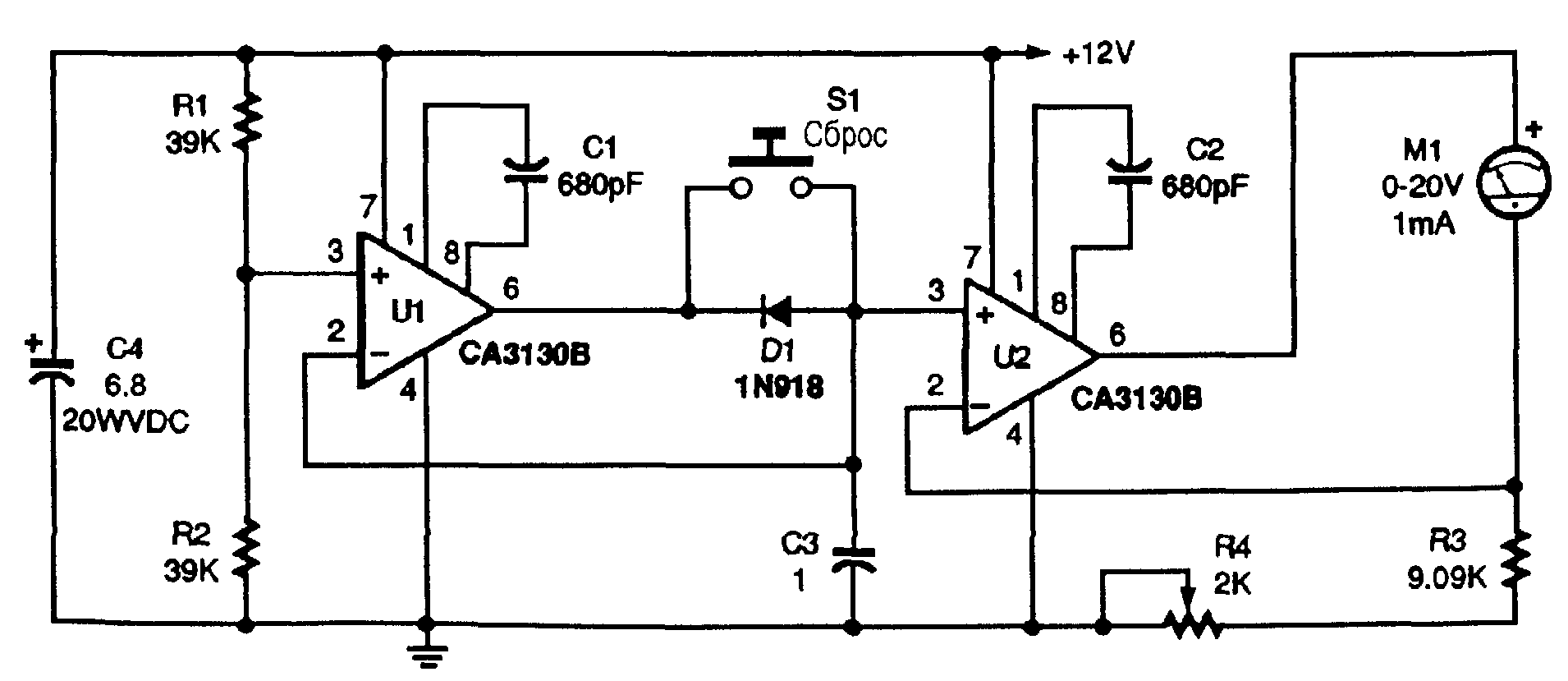

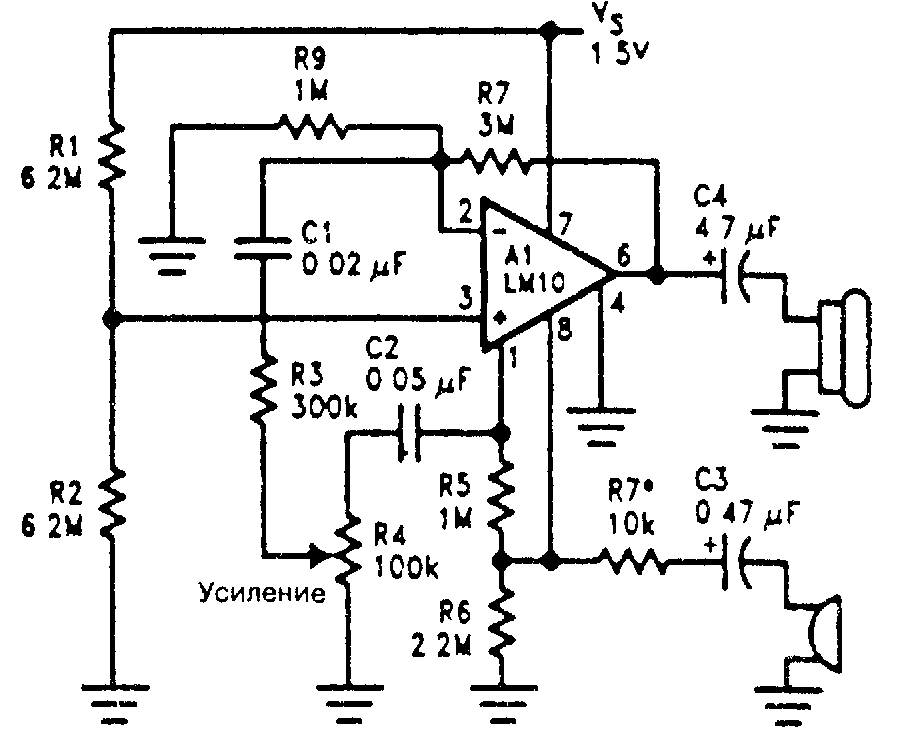

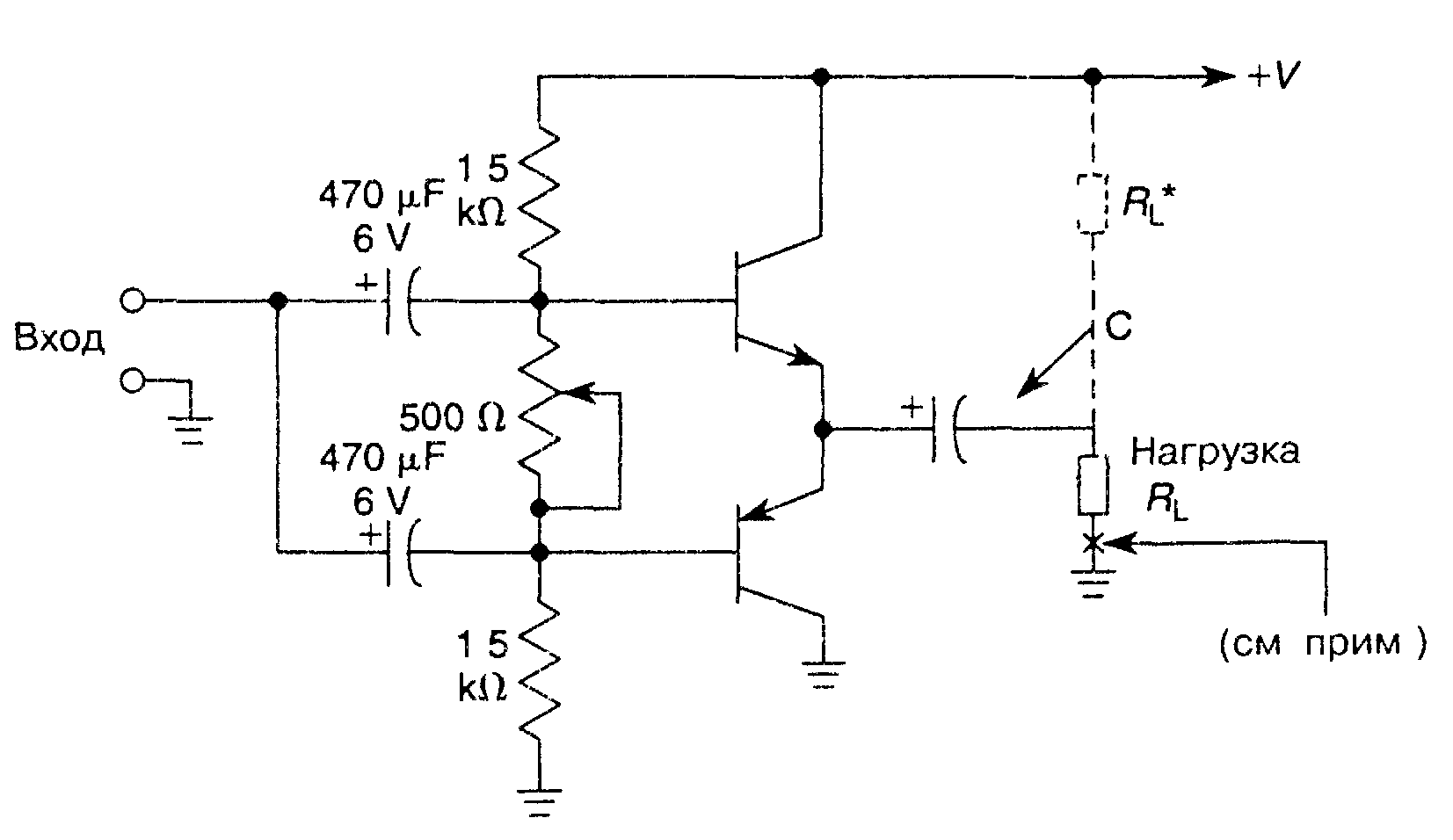

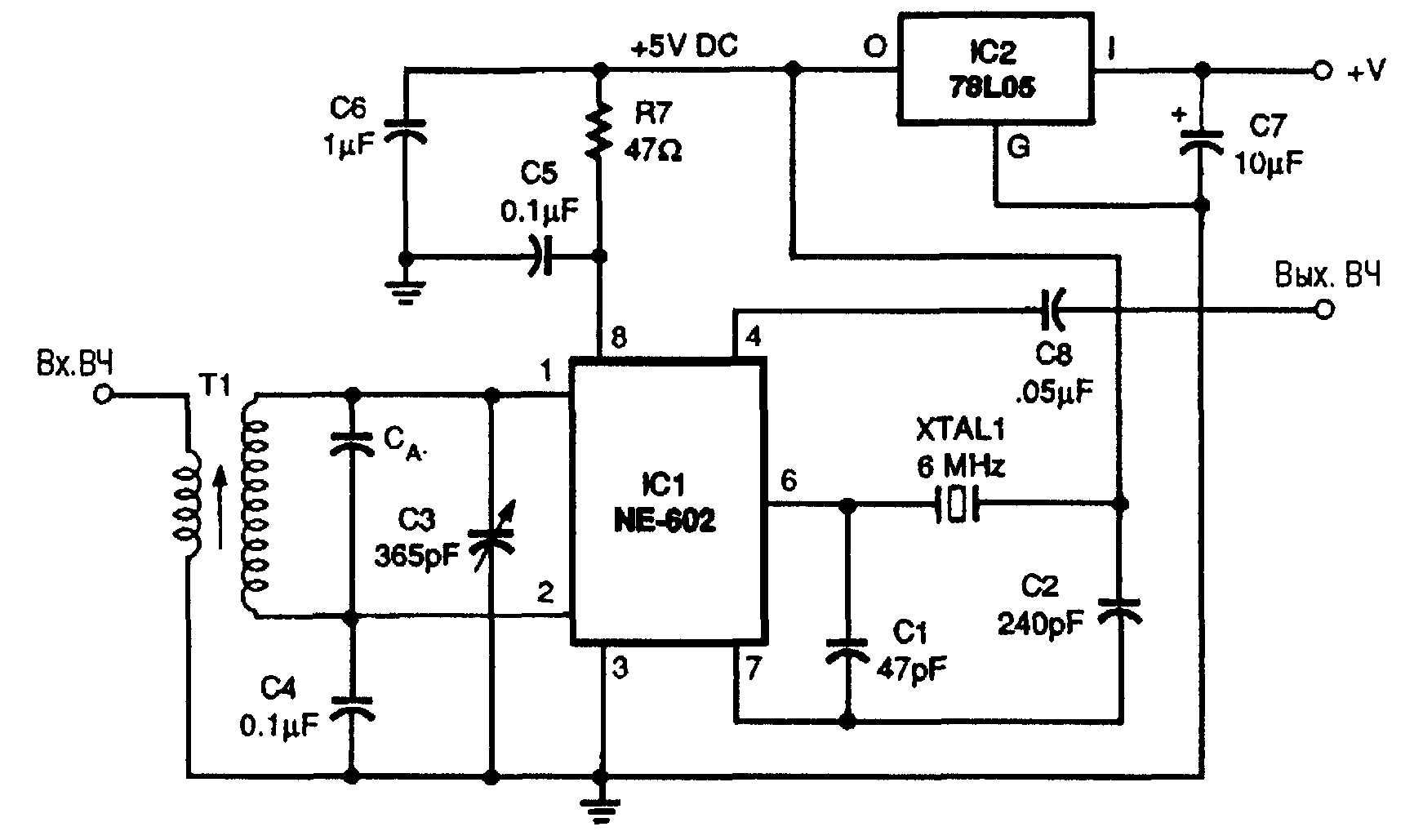

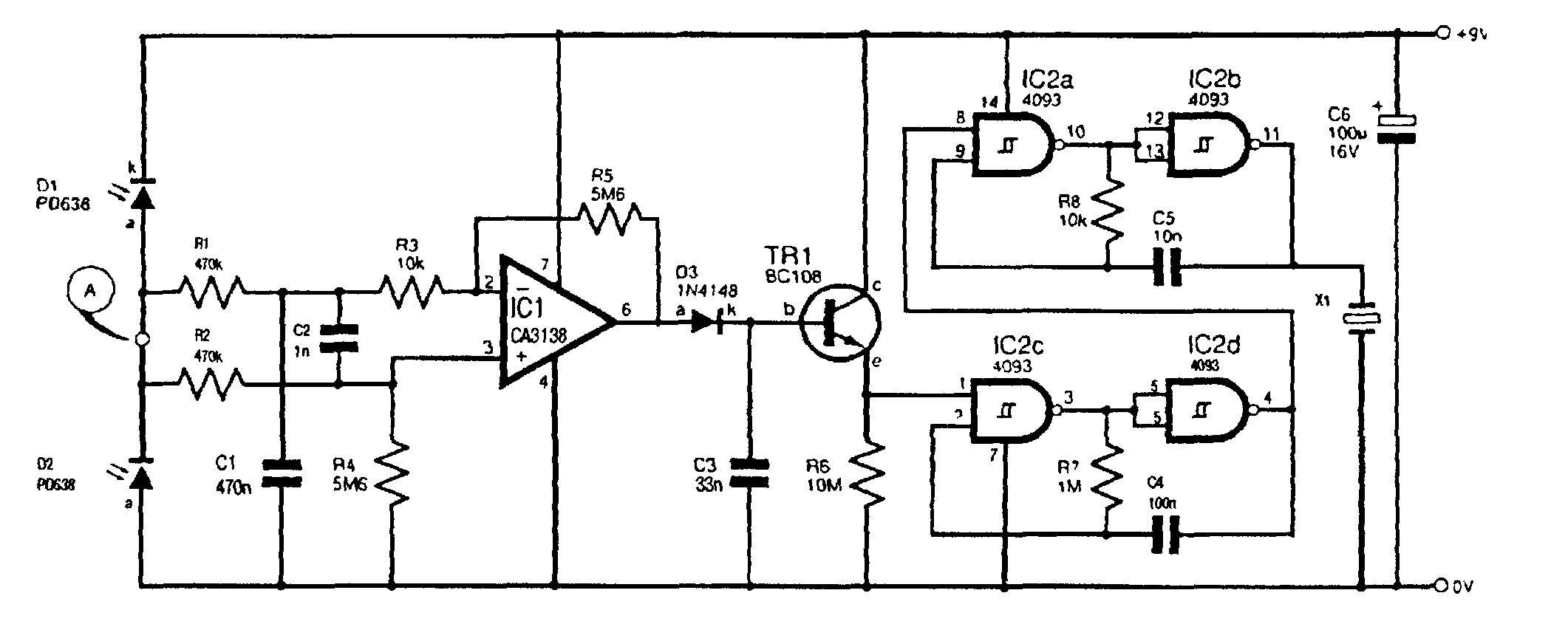

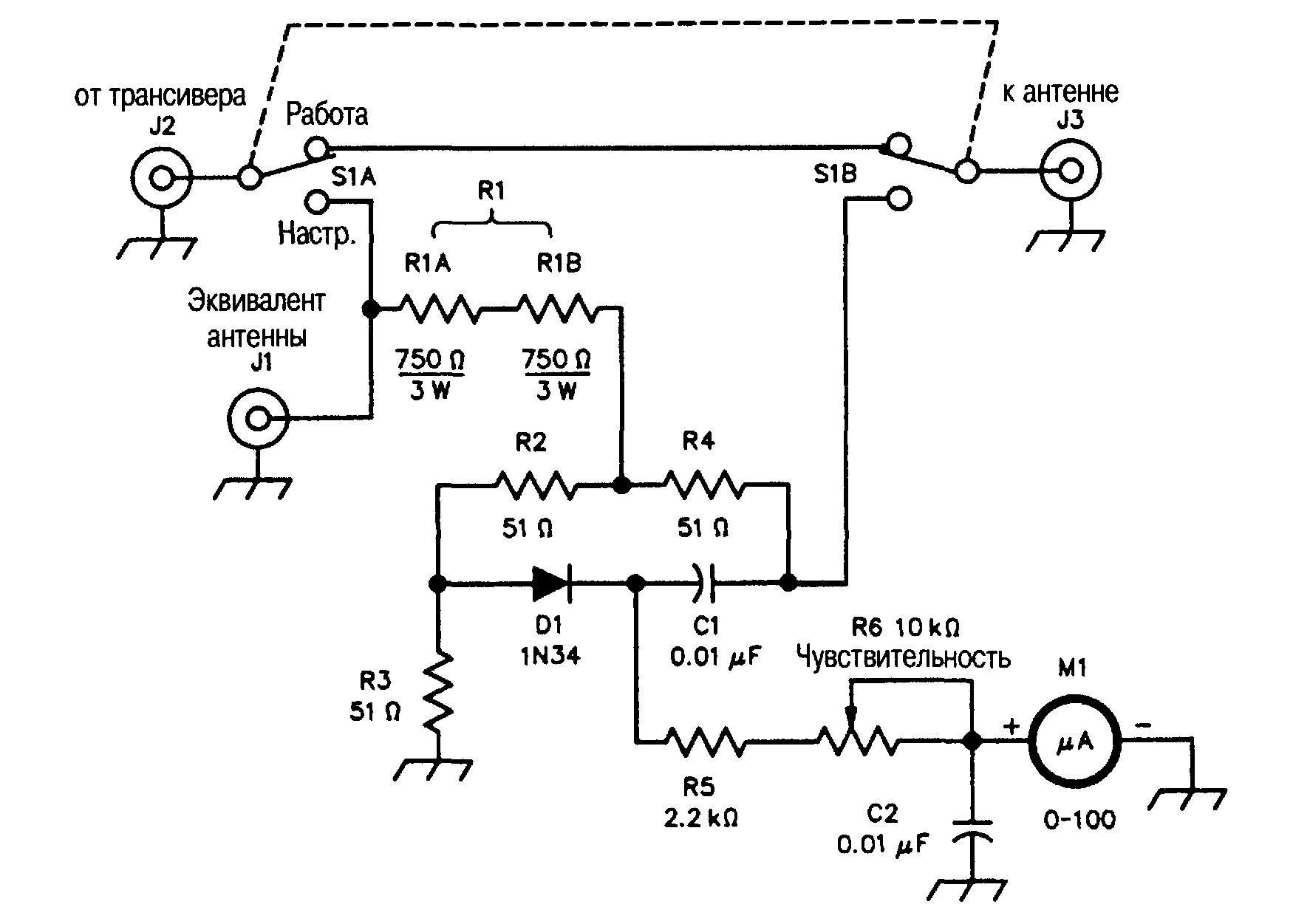

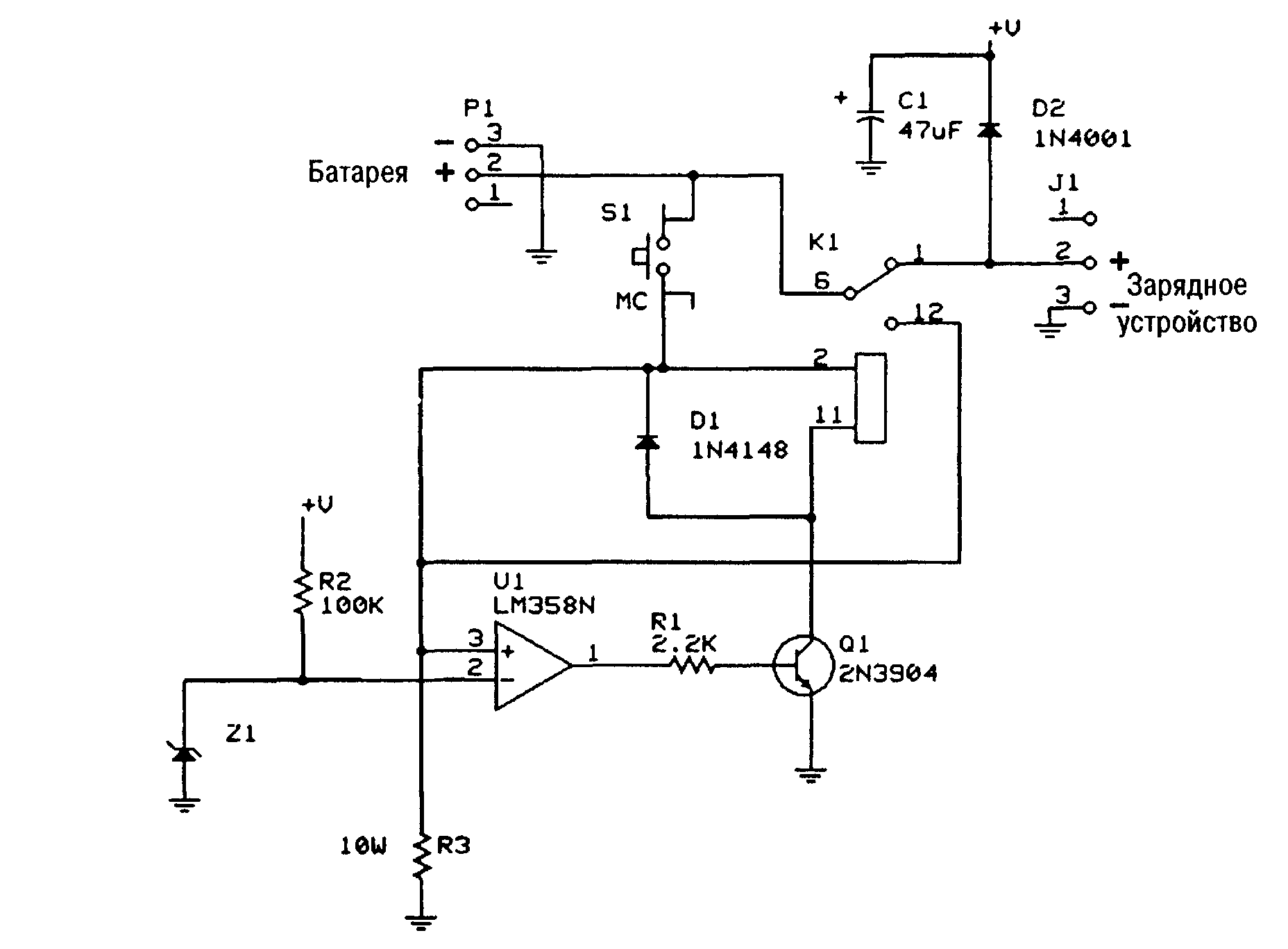

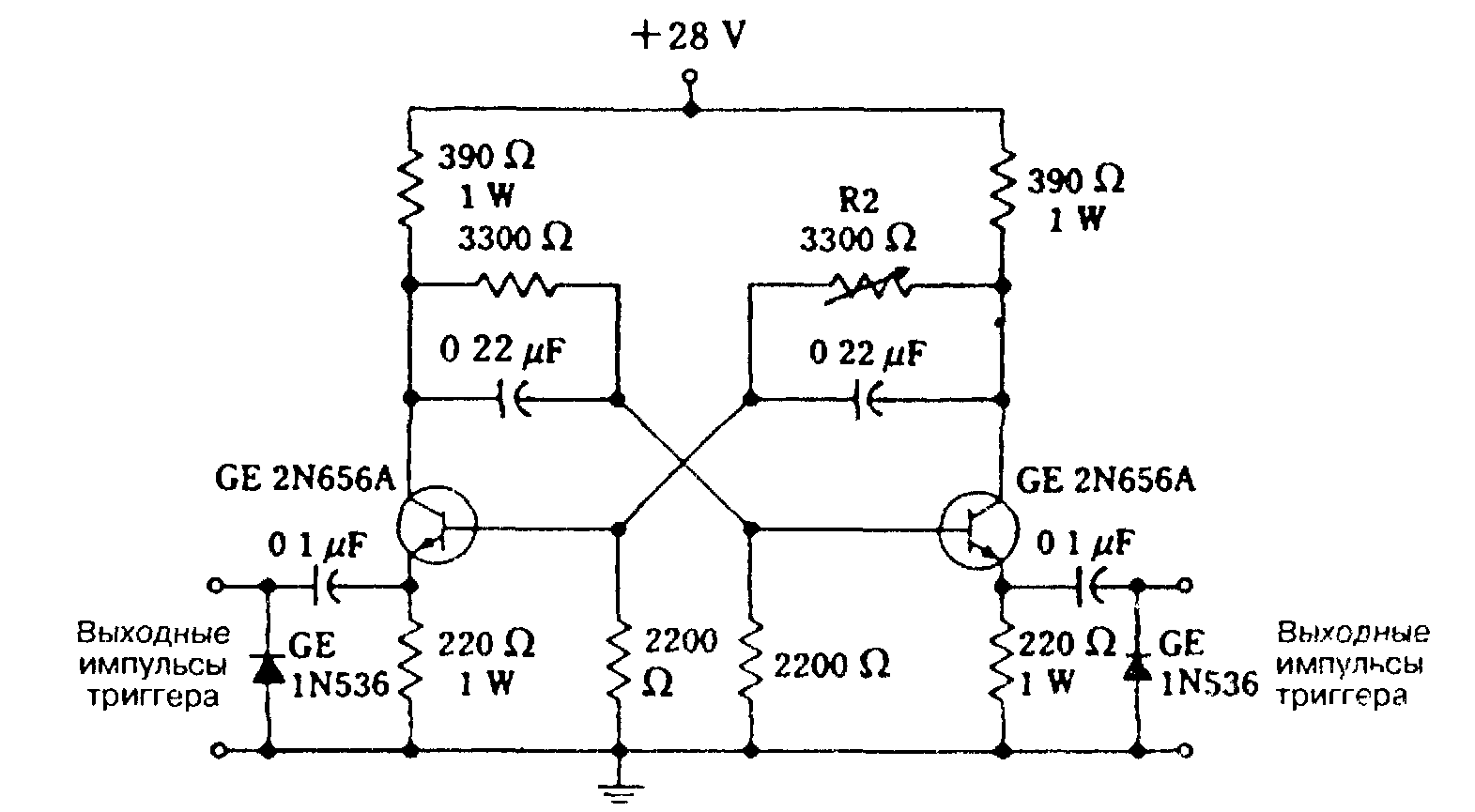

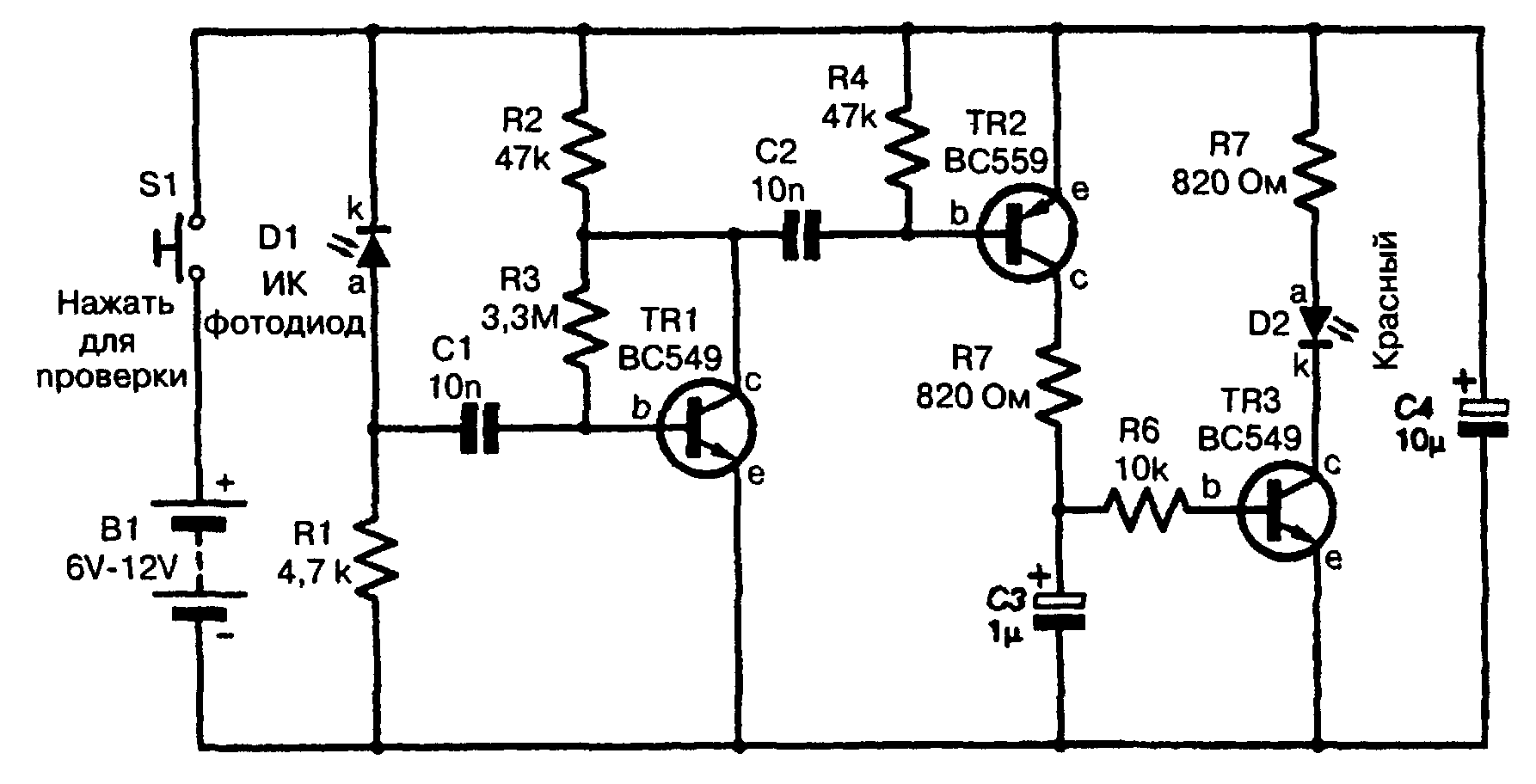

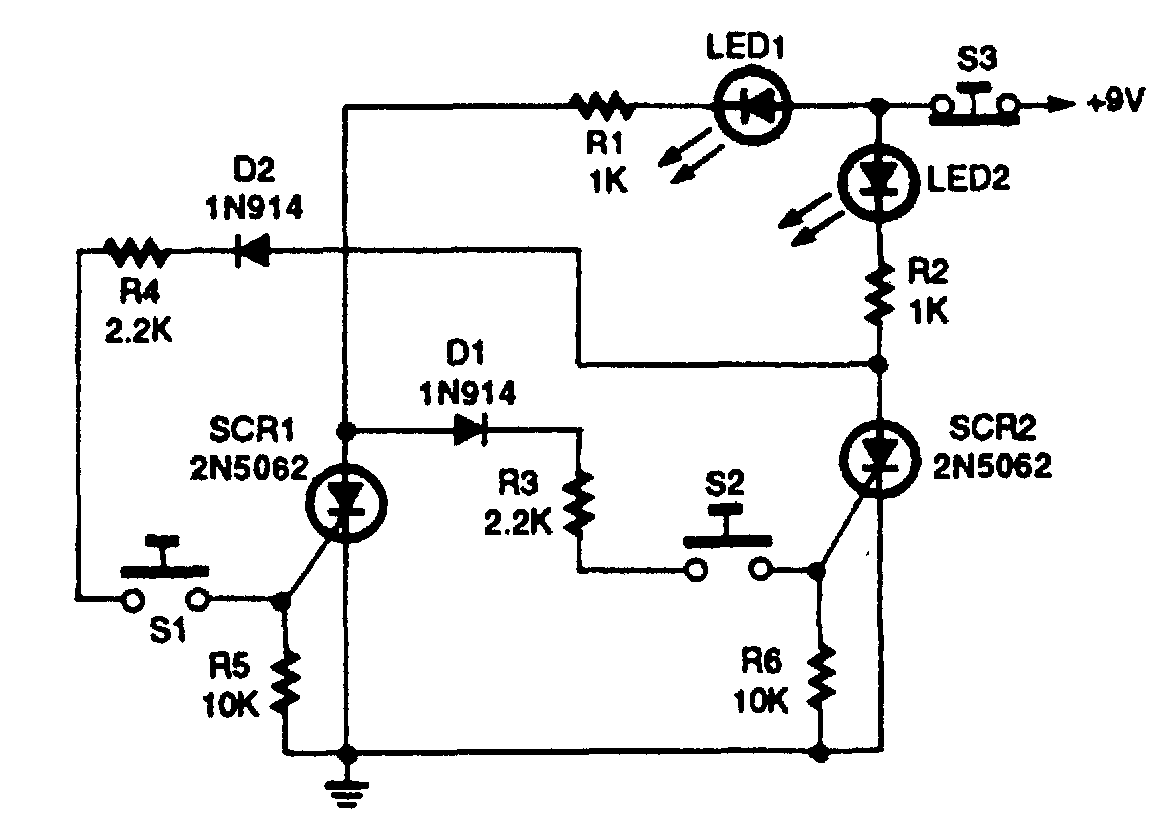

Завдання:
№ |

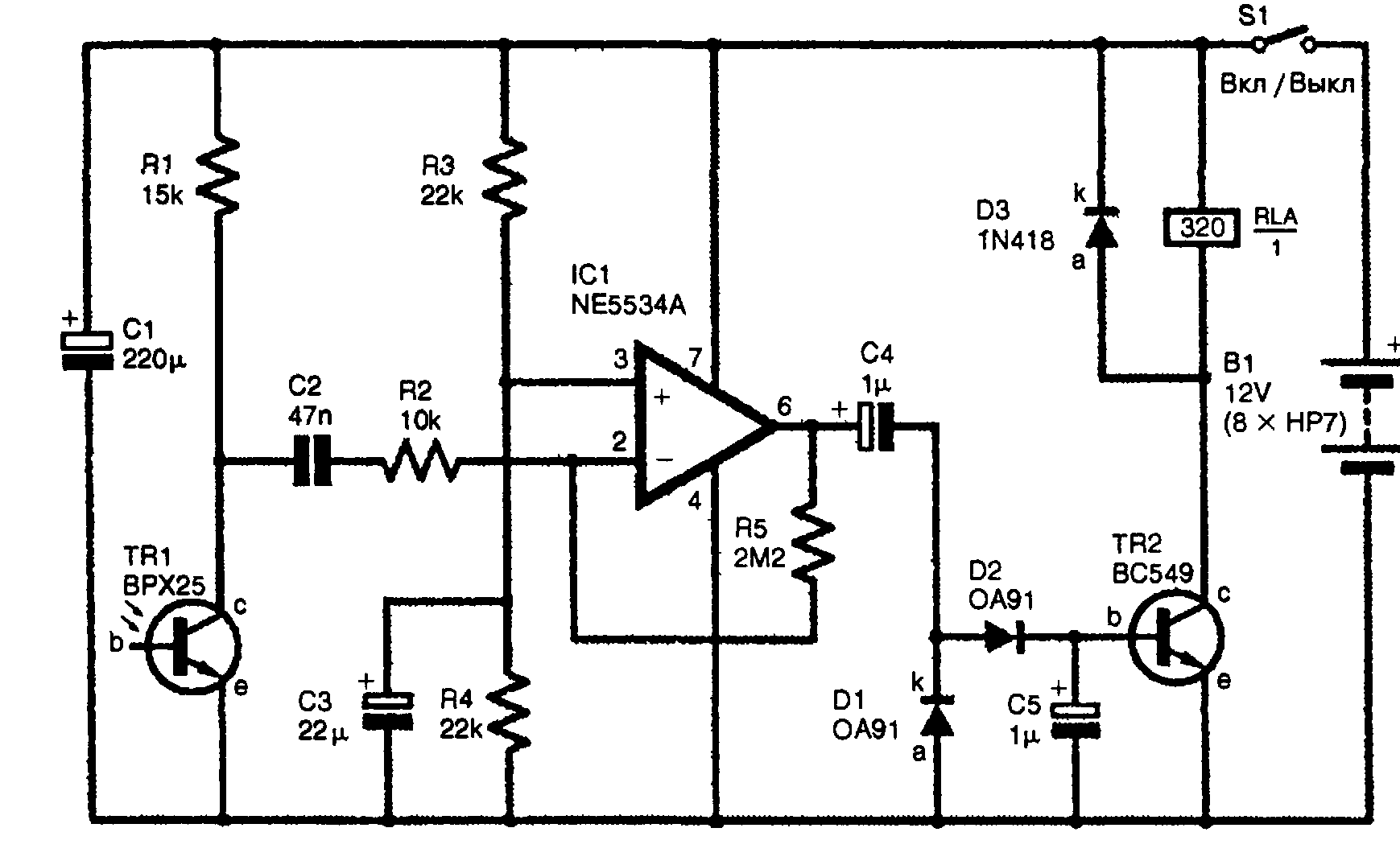

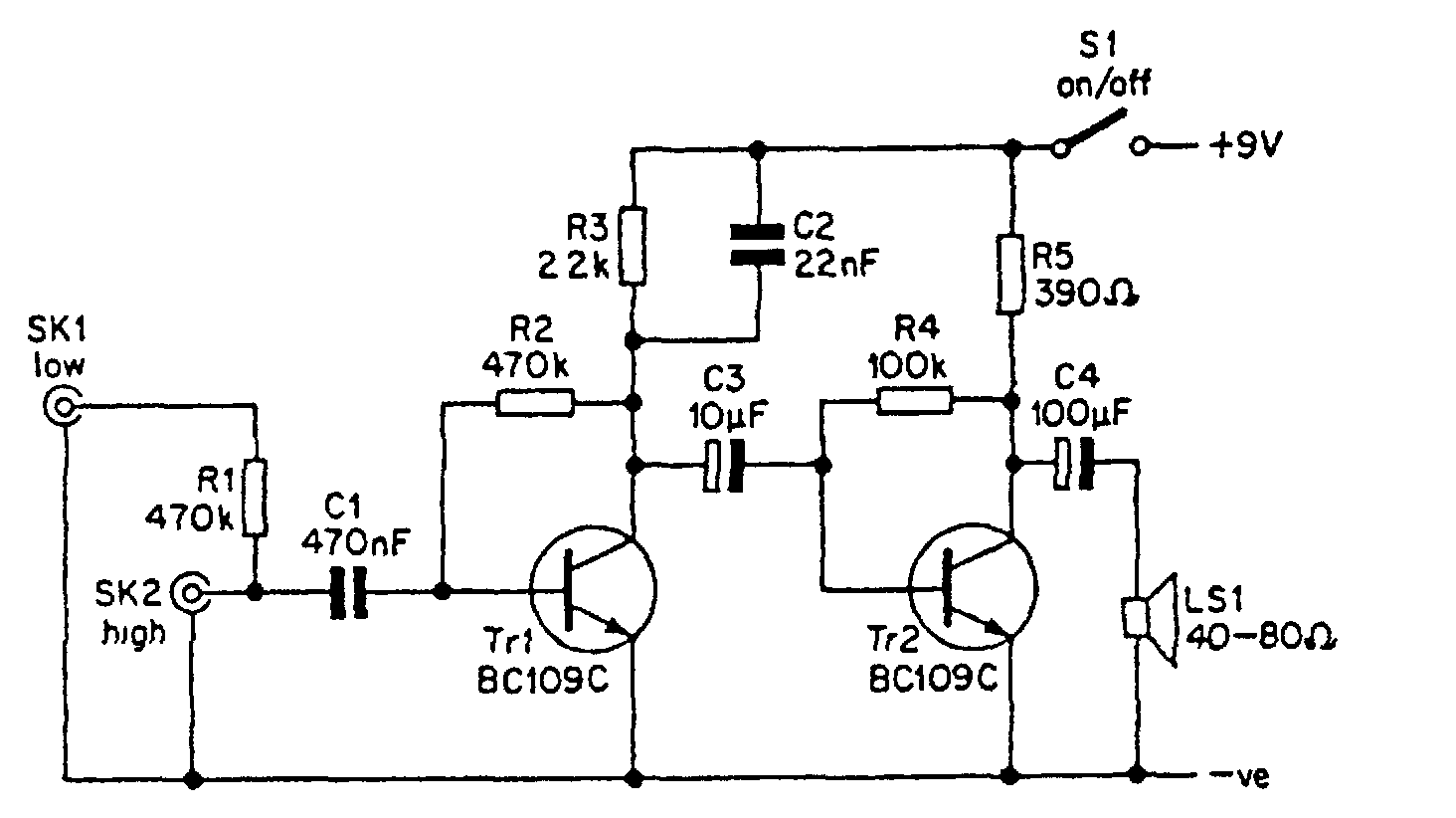

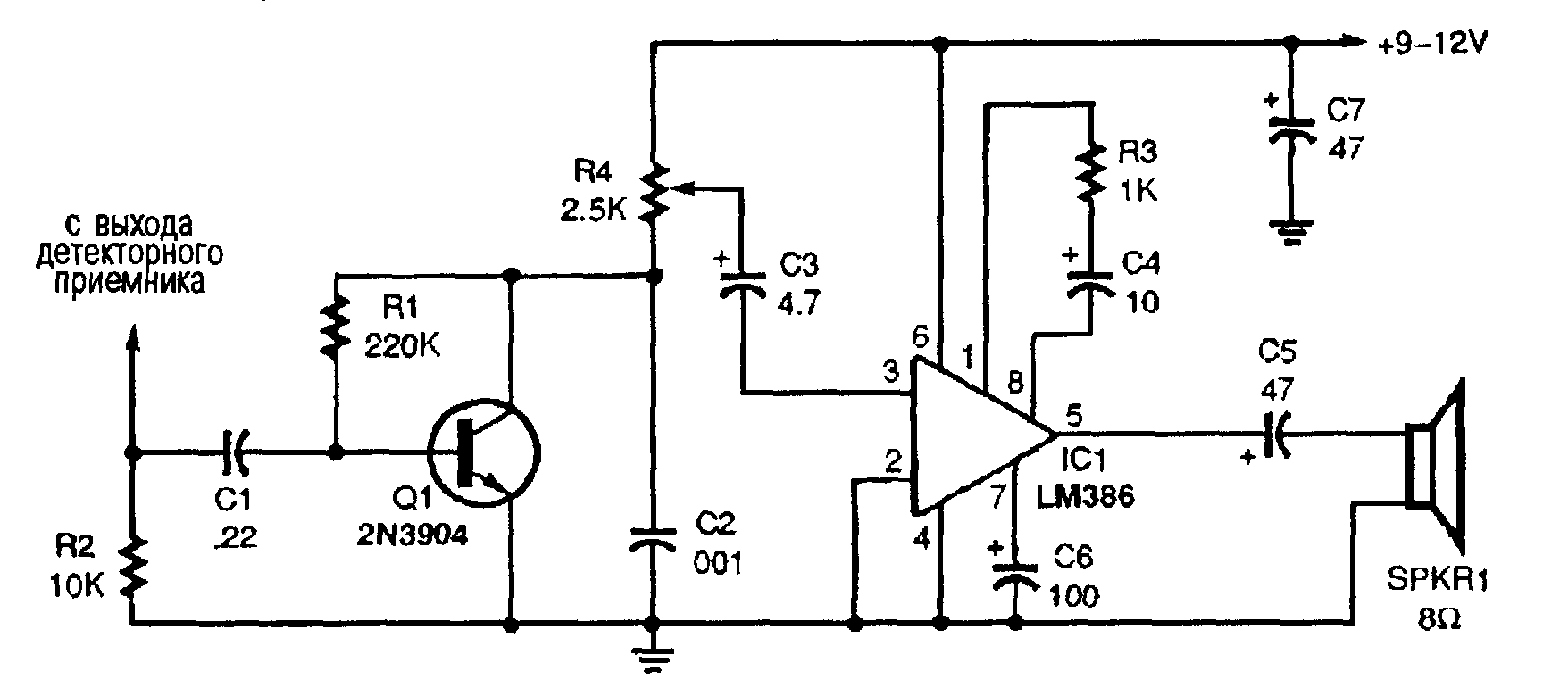

Завдання |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
|
14 |
|
15 |
|
16 |
|
17 |
|
18 |
|
19 |
|
20 |
|
Контрольні запитання:
Як вибрати елемент електричної схеми.
Назвіть етапи створення електричної схеми в програмі P-CAD Schematic.
Після виконання лабораторної роботи студент повинен навчитися створювати електричні схеми в програмі P-CAD Schematic, в також навчитися перевіряти схему на помилки і створювати звіт.
