ЛАБОРАТОРНАЯ РАБОТА № 3
ФОТОДИОД
Цель работы: изучение основных физических процессов, определяющих свойства и
параметры фотодиодов, исследование вольт-амперных и световых ха-
рактеристик фотодиодов разных типов и расчет параметров.
ВВЕДЕНИЕ. Фотодиод – это полупроводниковый диод, обладающий свойст-
вом односторонней фотопроводимости при воздействии на него оптического излучения и используемый для преобразования оптического излучения в электрический сигнал. Действие фотодиода основано на внутреннем фотоэффекте в неоднородных полупроводниках – фотовольтаическом, заключающемся в генерации носителей заряда при поглощении оптического излучения вблизи полупроводникового перехода и их разделения полем этого перехода. Фотодиоды изготавливаются на основе р-п-перехода (гомоперехода) – контакта полупроводников одного химического состава, но с разным типом проводимости; гетероперехода – контакта полупроводников разного химического состава с разной шириной запрещенной и разрешенной зон; выпрямляющего контакта металл – полупроводник или МДП – структуры (металл-диэлектрик-полупроводник).
Для определенности
рассмотрим фотодиод на основе
несимметричного р-п-перехода, когда
р-область легирована сильнее
(концентрация акцепторных примесей Na
>Nd – концентрации
донорных примесей). При отсутствии
освещения и источника питания в фотодиоде
устанавливается равновесное состояние
между тепловыми потоками носителей
заряда через переход, появляется
обедненный приконтактный слой толщиной
d0 , в котором существует
электрическое поле Ек и
контактная разность потенциалов цк
(рис. 1, а). ММ –
металлургическая граница, разделяющая
области с электронной п и дырочной
р проводимостями. Квазинейтральная
часть слабее легированного п-слоя
называется базой Wб (при
условии Na >Nd
это часть п-слоя), сильнее легированного
р-слоя – эммитером Wэ и
WбWэ.
Зонная диаграмма фотодиода аналогична
зонной диаграмме обычного диода (рис.1,
б): уровень Ферми одинаков в п- и
р-слое, а диффузионная плотность
тока
диф
основных носителей заряда и дрейфовая
плотность тока
др
неосновных носителей заряда взаимно
компенсируются. Ширина потенциального
барьера равна d0, а высота qцк
, где q- заряд электрона, цк-
контактная разность потенциалов, n0
р0 - равновесные
концентрации в п- и р-слое
соответственно.
При освещении
базы в ней генерируются неравновесные
носители заряда – электроны и дырки с
концентрациями n, p соответственно.
Изменение концентрации электронов n-n0
в базе мало по сравнению с
равновесной (т.к. nno
>> pno), а дырок –
значительно. Неравновесные носители
заряда диффундируют к левой границе
р-п-перехода. Если толщина базы Wб
меньше диффузионной длины дырок
Lр, то большая часть дырок
дойдет до р-п-перехода, ускорится в
нем контактным полем
к
и перейдет в р-область, заряжая
ее положительно относительно n-области.
Этот дрейфовый ток дырок в р-п-переходе называется фототоком и равен
Iф=
q
,
(1)
где
-
квантовый выход, т.е. число электронно-дырочных
пар, образуемых одним квантом излучения;
ч- коэффициент собирания, равный
относительной доле неравновесных
носителей заряда, доходящих без
рекомбинации до р-п-перехода; Ф-
падающий поток излучения; н- частота
излучения; h- постоянная Планка.
Для электронов
поле
к
является тормозящим и они остаются в
n-области, заряжая ее отрицательно.
Таким образом, при постоянном освещении
в р-области накапливаются дырки, в
п-области – электроны, это приводит
к появлению фотоЭДС ц, поле которой
направлено против поля
к.
В результате потенциальный барьер при
освещении р-п-перехода снижается
до величины q(
к
-
),
что соответствует смещению р-п-перехода
в прямом направлении (рис. 2, а, б). Уровни
Ферми в п- и р-слое смещаются на
величину q
.
Понижение потенциального барьера
приводит к появлению прямого диффузионного
тока дырок из р-области в п-область,
а электронов из п-области в р-область,
называемого инжекционным, равным
,
где IS - ток насыщения
р-п-перехода; k
- постоянная Больцмана; Т- абсолютная
температура. В результате установится
динамическое равновесие между фототоком
Iф и инжекционным током Iинж
=
:
Iф - =0.
При подключении к выводам фотодиода источника напряжения U в цепи потечет ток I, величина которого определяется разностью встречных токов через р-п-переход:
I=
Iф -
.
(2)
Уравнение (2) описывает семейство вольт-амперных характеристик (ВАХ) фотодиода (рис. 3), параметром которого является величина светового потока Ф.
Рис. 3 |
Рабочей областью ВАХ фотодиода являются квадранты III, IV, когда фотодиод работает в фотодиодном (III) или фотогальваническом (вентильном, фотовольтаическом) режиме (IV). Квадрант I – это нерабочая область ВАХ фотодиода. Здесь к р-п-переходу прикладывается прямое напряжение и большой инжекционный ток полностью подавляет фототок. Управление током через фотодиод с помощью оптического излучения становится невозможным. В фотодиодном режиме работы фотодиода во внешнюю цепь включается источник |
питания в обратном направлении и сопротивление нагрузки Rн (рис. 4, а). Напряже-
Рис. 4
ние на фотодиоде равно UФД=UR - U, а уравнение ВАХ имеет вид:
I=
Iф -
,
(3)
где UR=I Rн - напряжение на нагрузке. При достаточно больших отрицательных
смещениях из (3)
следует, что
0
и I=IФ+ IS. С учетом
(1)
I=q
+IS
,
(4)
что означает, что ток в цепи фотодиода не зависит от напряжения, а определяется только интенсивностью засветки Ф и зависит от нее линейным образом.
Действительно, из рис. 4, б видно, что при освещении фотодиода его обратная ветвь опускается вниз на величину IФ(Ф), а на нагрузочном сопротивлении Rн появляется сигнал UR=IRн , который и регистрируется. Определить для заданной нагрузки Rн ток I можно, решая уравнение (3) при UR=IRн относительно I, или графически с помощью нагрузочной прямой UФД + U=IRн (рис. 4, б).
В фотогальваническом режиме источник питания в цепи фотодиода отсутствует (рис. 5, а). Уравнение ВАХ имеет вид:
I=IФ
-IS
,
(5)
Рис. 5
а семейство ВАХ
при разных значениях потока излучения
представлено на рис. 5, б. Характеристическими
точками ВАХ в вентильном режиме являются
ЭДС холостого хода Uхх и ток
короткого замыкания Iкз.. При
холостом ходе Rн=
,
I=0, а
Uxx
=
.
(6)
При коротком замыкании UR = 0 и Iкз =IФ. В этих крайних положениях мощность, выделяющаяся в нагрузке, равна нулю. В промежуточных положениях имеется некоторое оптимальное сопротивление нагрузки Rн опт, при котором выделяемая в нем мощность максимальна:
Pmax= aUxx Iкз , (7)
где а- коэффициент формы вольт-амперной характеристики (0<a<1). Чем больше а,
тем ближе форма ВАХ к идеальному прямоугольнику, обозначенному на рис. 5, б штриховой линией. В вентильном режиме фотодиод используется как фотоэлемент (для получения фотоЭДС) и характеризуется коэффициентом полезного действия преобразования световой энергии в электрическую:
=
(8)
Величина является определяющим параметром для солнечных батарей – системы последовательно-параллельно соединенных вентильных фотоэлементов из Si, GaAs, реже CdS, CdTe c большой площадью приема излучения, преобразующих энергию солнечного излучения в электрическую. Для них зависит от степени перекрытия области спектральной чувствительности фотоэлемента и спектра солнечного излучения, степени концентрации света, внутреннего сопротивления и т.д. и достигает 15…18 %.
Фотоэлементы с внутренним фотоэффектом из Ge, Se, CuO2, AgS, TlS применяются в качестве чувствительных датчиков оптического излучения, имея интегральную чувствительность на 2-3 порядка выше, чем у элементов с внешним фотоэффектом.
К основным параметрам фотодиода относятся:
1) Монохроматическая чувствительность s, мА/лм или мА/Вт, равная отноше-
нию фототока IФ
к полному потоку излучения Ф с длиной
волны
,
падающего на чувствительную площадку
фотодиода:
S=
.
(9)
Чувствительность
фотодиода к излучению сложного
спектрального состава называют
интегральной чувствительностью Sинт=
,
где S(
)-
спектральная плотность чувствительности.
При определении
паспортной интегральной чувствительности
фотодиода видимого диапазона эталонным
источником излучения является
светоизмерительная лампа накаливания
при цветовой температуре 2856
10К
(источник типа А); для фотодиода ИК-области
спектра – полный излучатель (черное
тело) с температурой полости 1273
15К.
Чувствительность фотодиода – величина
постоянная, не зависящая от величины
потока излучения Ф и напряжения,
приложенного к фотодиоду.
Вместо чувствительности
иногда рассматривают квантовую
эффективность
0,
равную отношению числа фотогенерированных
электронно-дырочных пар IФ/q
к числу падающих на фотодиод фотонов
Ф/h
:
,
(10)
где q- заряд электрона; h- постоянная Планка; - частота излучения;
2) темновой ток Iт, равный току утечки фотодиода при полном затемнении;
3) максимально допустимое обратное напряжение Uобр max доп;
граничная частота fгр, определяется по спаду чувствительности при немодули-
рованном излучении;
время нарастания tнр(сп) (спада) фототока, определяемое по фронту (срезу) фо-
тоответа при воздействии на фотодиод идеально прямоугольного импульса излучения;
емкость фотодиода с, равная сумме зарядной емкости активной области фо-
тодиода и паразитной емкости корпуса. Последними двумя параметрами характеризуется инерционность фотодиода, определяющая быстродействие или время фото- ответа.
К основным характеристикам фотодиода относятся вольт – амперная характеристика I(U) (рис. 3), спектральная характеристика S( )- зависимость монохроматической чувствительности от длины волны падающего света (рис. 6, а), световая (энергетическая) характеристика I(Ф)- зависимость тока фотодиода от потока света (излучения) Ф, падающего на фотодиод (рис. 6, б).
Рис. 6

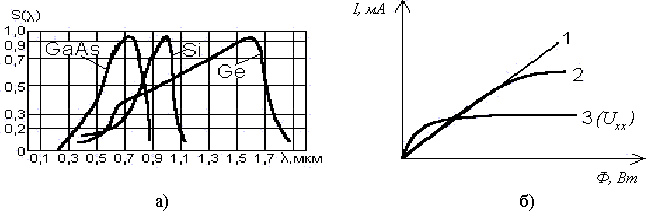

На рис. 6, а
представлены спектральные характеристики
фотодиода на основе GaAs,
Si, Ge.
Спад чувствительности в области больших
длин волн соответствует краю собственного
поглощения материала фотодиода, когда
энергия кванта
примерно равна ширине запрещенной зоны
Eg
полупроводника. В области малых длин
волн уменьшение чувствительности
обусловлено сильным поглощением
излучения в приповерхностном слое, где
скорость рекомбинации неравновесных
носителей заряда за счет ловушек
значительно больше, чем в объеме
материала. Для повышения чувствительности
фотодиода в коротковолновой области
создают большие тянущие электрические
поля в базе путем введения промежуточного
i-слоя собственного
полупроводника – это p-i-n-диоды.
Световая характеристика фотодиода в фотодиодном режиме (кривая 1 на рис. 6, б) является линейной в широком диапазоне потоков излучения. Это связано с тем, что практически все неравновесные носители заряда доходят до отрицательно смещенного р-п-перехода и разделяются его электрическим полем.
В вентильном режиме световая характеристика Iкз(Ф) становится нелинейной при высоких потоках излучения (кривая 2 на рис. 6, б). В режиме холостого хода зависимость Uxx(Ф) (кривая 3) линейна только при малых потоках излучения, пока IФ<<IS. В общем случае зависимость Uxx(Ф) нелинейна, как следует из (6):
Uxx=
.
Нелинейность световой характеристики Uxx(Ф) связана с уменьшением высоты потенциального барьера при накоплении избыточных носителей заряда на границах р-п-перехода и уменьшением электрического поля в нем. Следствием этого является замедление роста Uxx при увеличении Ф0.
При использовании фотодиода в качестве чувствительного фотоприемника фотодиодный режим применяется в цепях с большим сопротивлением нагрузки, величина сигнала велика при высоком быстродействии до 10-6с, причем зависимость I(Ф) линейна. Фотодиод в фотогальваническом режиме имеет малое внутреннее сопротивление, поэтому используется в цепях с малым сопротивлением нагрузки. Отсутствие источника питания в цепи дает существенно меньшие шумы, а значит, большее отношение сигнал/шум, хотя и при меньшем быстродействии.
