Монолитная бесканальная прокладка.
В
заводских условиях на трубу 6-12м наносится
теплоизоляция (такие трубы также
используются для канальной прокладки)

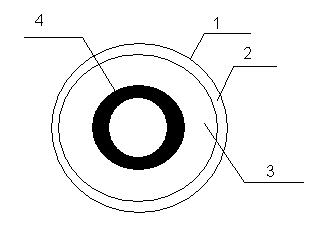

1,2 – покровный слой
роль: защита от механических повреждений и гидроизоляционная защита от внешних воздействий.
3 – основной теплоизоляционный слой
4 – внутренний гидроизоляционный слой
наиболее эффективные и распространенные т/проводы:
– с армобетонной изоляцией (с адгезией);
- с битемоперлитной изоляцией (без адгезии);
- с битумокерамзитной изоляцией (без адгезии);
- изоляц. асфальтоизола;
- с изоляц. из фенольного поропласта ФРП
- с изоляц. из асфальтокерамзитобетона
- из пенополимербетона
- из пенополиуритана
Засыпные конструкции.
Применяется на небольших участках.
Теплоизолятор должен быть гидрофобным Материалы:
Самоспекающиеся асфальтиты
Гидрофобный мел
Литые конструкции (см. лекция тепловая изоляция)
Надземная прокладка тепловых сетей.
Применяется на территории пром. предприятий, на площадках свободных от застроек вне пределов города или в том тесте, где т/с не влияет на архитектурное решение и на движение транспорта.
Достоинства:
Доступность для осмотра
Удобство в эксплуатации
Возможность быстро обнаружить и устранить аварию
Отсутствие Эл. Коррозии от блуждающих токов и агрессивных грунтовых вод
Меньше стоимость сооружений
Надземную прокладку осуществляют: на отдельно стоящих опорах.
на отдельно стоящих опорах
на эстакадах
на кронштейнах по стенам зданий и сооружений
Надземная прокладка на отдельно стоящих опорах.
Низкие опоры
На свободных от застроек площадках
высокие отдельно стоящие опора могут быть:
а) жесткие
б) гибкие
в) качающиеся
Жесткие – отдельные колонны или рамы, тесно соединенные с фундаментом.
трубопровод
промежуточные опоры
анкерная опора (неподвижная опора)
температурное удлинение
Гибкие – это стальные стойки жестко заделанные в фундамент, верхи опор шарнирно соединены с трубой. При температурной деформации опоры двигаются вместе с трубой. Перемещение верхушки опоры происходит за счет упругого изгиба стойки.
5 – положение
стойки при температурном перемещении
на
Качающиеся - состоят из стальных и железобетонных стоек, шарнирно соединены с трубой и фундаментом. Перемещение за счет нижнего шарнира.

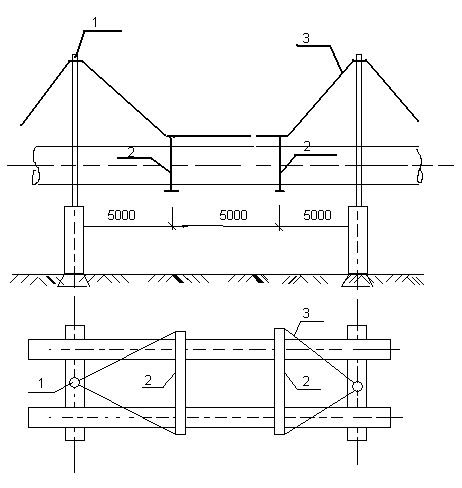

Мачты.
Высоту мачт выбирают из условий габаритов проезда, могут рассчитываться из условий на массу пролета труб на осевые и боковые воздействия. Материал: сталь, дерево, ж/б.
1. Металлическая вершина
2. Подвесные опоры
3.Ванты
На эстакадах
Применяются для совместной прокладки большого стального трубопровода различного назначения и . Сами эстакады из металла или ж/б. Т/д т/сети в нижнем ярусе. Т/д с более высокой температурой ближе к краю, чтобы обеспечить температурные деформации.
На кронштейнах:
Как правило, применяется на территории пром. предприятий.
