Тема 1.4.26 Стены
Задание 1: Изучите вопрос «Стены» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 219…229.
Задание А: Выберете правильный ответ.
Навесная стена промышленного здания передает собственную нагрузку на
А) столбчатый фундамент;
Б) нижележащие конструкции стен;
В) колонну через опорный столик;
Г) конструкцию пола.
Стеновые панели промышленных зданий имеют модуль по высоте
А) 500 мм;
Б) 600 мм;
В) 1000 мм;
Г) 1200 мм.
Стены одноэтажного промышленного здания к продольной разбивочной оси имеют привязку
А) 250 мм;
Б) нулевую;
В) 500 мм;
Г) центральную.
Обвязочная балка в системе каркаса здания служит для
А) закрепления и увеличения жесткости колонн фахверка;
Б) устройства участка стены над проемом;
В) устройства крестовой связи в каркасе;
Г) опирания плит покрытия.
Стены из листовых материалов можно выполнить
А) несущими;
Б) самонесущими;
В) ненесущими.
Стены из листовых материалов крепят к
А) столбчатым фундаментам;
Б) свайным фундаментам;
В) стене из кирпича;
Г) элементам фахверка.
Задание Б: На изображении - здание одноэтажное промышленное с внутренним водоотводом. Дочертите стену и разбейте ее на панели. |
Изображение |
|
|
||
Задание В: Расшифруйте замаркированные на рисунке детали узла стены из крупных панелей. |
Рисунок |
|
|
||
1. 2. 3. 4. 5. 6. 7. 8. |
Задание Г: Начертите конструкцию стеновых панелей для отапливаемых зданий. Укажите элементы панелей.
однослойные |
трехслойные |
|
|
Тема 1.4.27 Окна, двери, ворота
Задание 1: Изучите вопрос «Окна, двери, ворота» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 246…252.
Задание А: Проклассифицируйте двери производственных зданий по следующим признакам.
по материалу |
по способу открывания |
по назначению |
|
1. 2. |
1. 2. |
Задание Б: Выберете правильный ответ.
Окна с деревянными коробками и переплётами рекомендуется применять
А) в агрессивной среде эксплуатации;
Б) в мокрых помещениях;
В) в нормальных температурно-влажностных условиях;
Г) в холодных помещениях.
Минимально необходимые размеры остекленных поверхностей устанавливают
А) теплотехническим расчетом;
Б) светотехническим расчетом;
В) произвольно.
В промышленных зданиях с влажными условиями внутренней среды предпочтительно применять
А) деревянные переплеты;
Б) стекложелезобетонное заполнение;
В) стальные переплеты;
Г) пластиковые переплеты.
Задание В: Дополните предложения.
Размеры ворот кратны модулю _______ мм.
При установке ворот в панельных стенах пространство между стойками рамы ворот и соседними панелями стены заполняют ___________________________.
Для пропуска людей в воротах устраивают ______________.
Размер ворот для пропуска железнодорожного транспорта составляет ______м.
Площадь световых проемов по отношению к площади производственных помещений принимают _______________ %.
Высоту оконных проемов принимают кратными ___________ мм.
Стальные оконные панели имеют размеры __________, __________ м.
Стальные панели крепят к ______________ болтами.
При высоте проемов 8,4 м и более для восприятия ветровых нагрузок и веса верхних переплетов устанавливают ветровые _________.

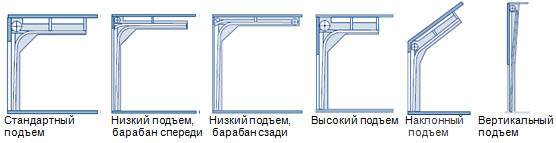

Задание Г: По изображению определите вид ворот по способу открывания.
|
|
|
|
|
|
