Система конструирования одежды система обозначений конструктивных точек и отрезков

Для обозначения конструктивных точек принята система пересечения основных горизонтальных и вертикальных конструктивных линий, соответствующих антропометрическим плоскостям, по которым произведены измерения фигуры (рис. 7).

Рисунок 7 - Горизонтальные и вертикальные конструктивные линии

Условные обозначения и наименования основных горизонтальных и вертикальных линий представлены на рис. 8.

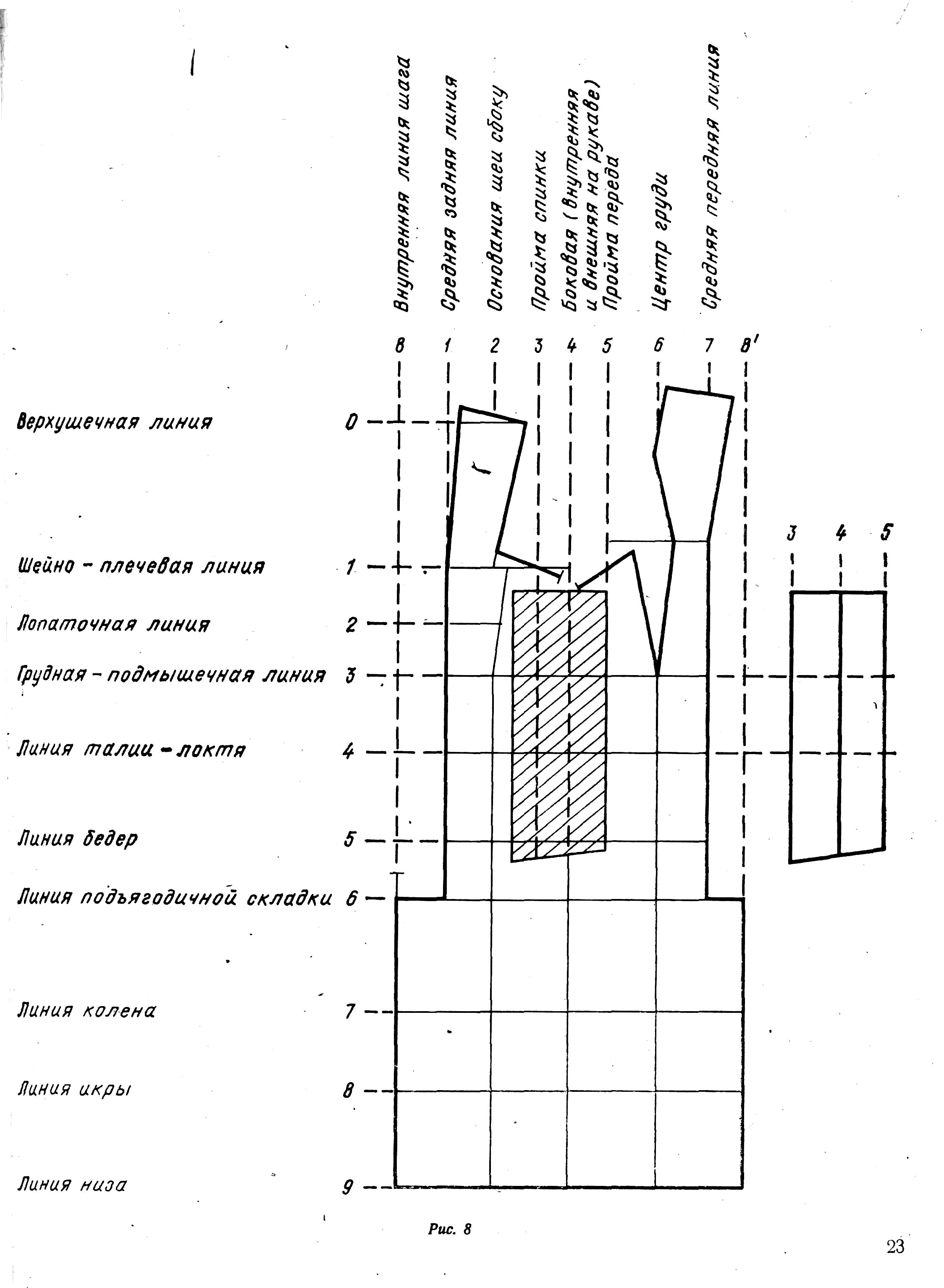

Рисунок 8 - Основные горизонтальные и вертикальные линии

Основные конструктивные точки обозначают двумя арабскими цифрами: первая — соответствует обозначению горизонтальной линии, вторая — вертикальной линии. Цифровое обозначение основных конструктивных точек представлено на рис. 9.

Влияние основных конструктивных точек на обозначение прочих конструктивных точек установлено в определенных пределах конструктивных зон.

Цифровое обозначение конструктивных зон плечевой одежды представлено на рис. 10, для поясной одежды — на рис. 11.

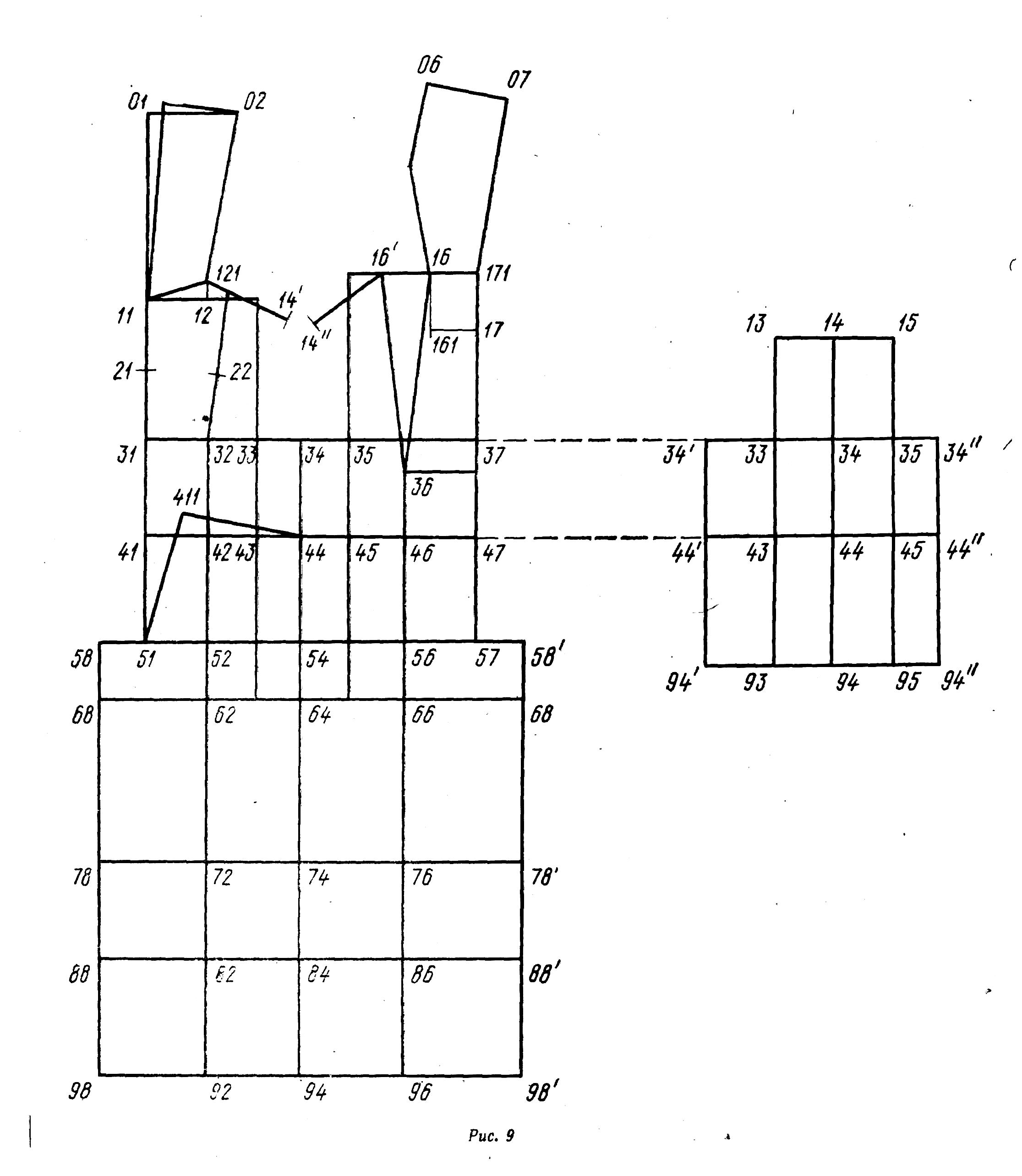

Рисунок 9 - Основные конструктивные точки

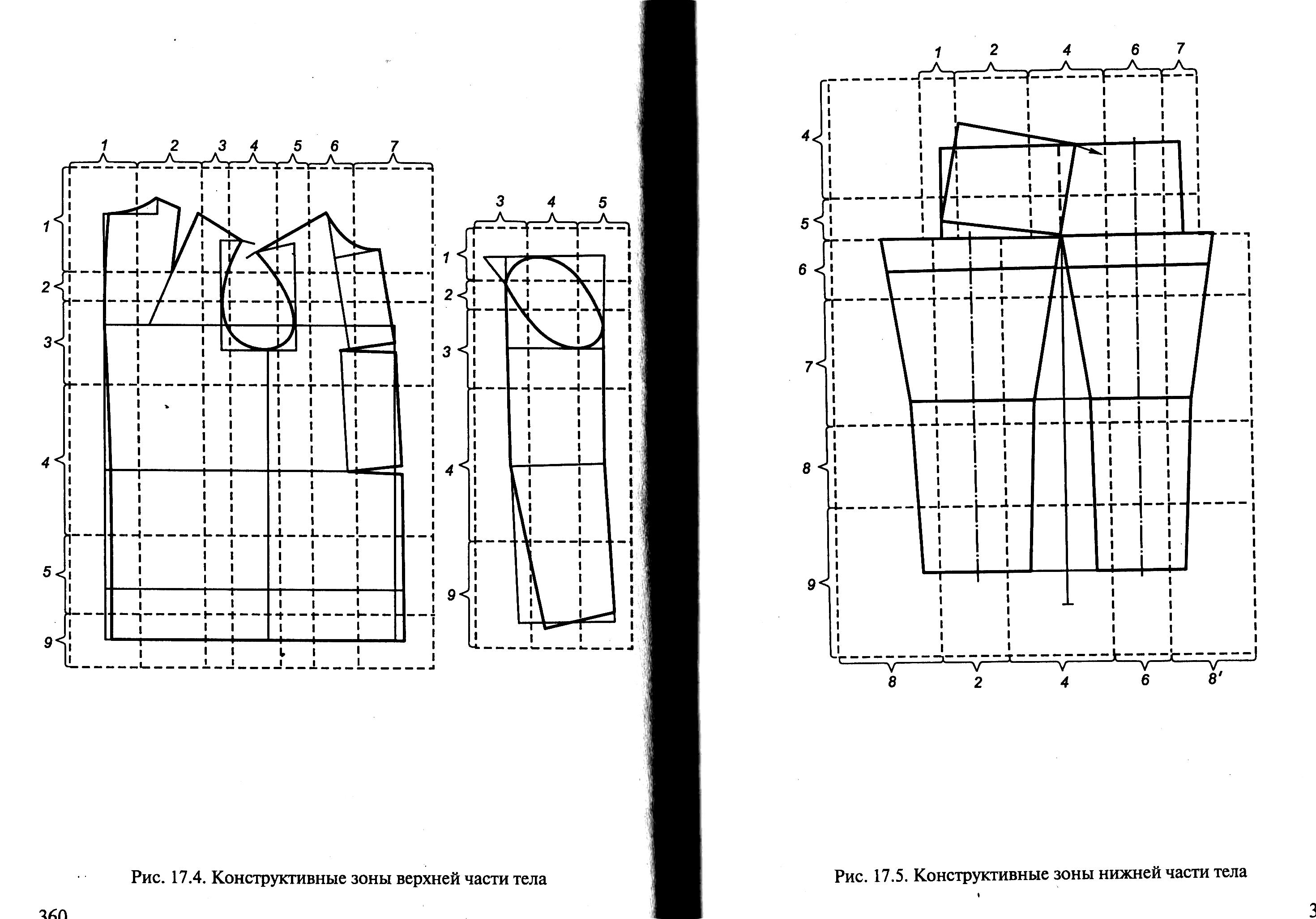

Рисунок 10 - Конструктивные зоны плечевой одежды

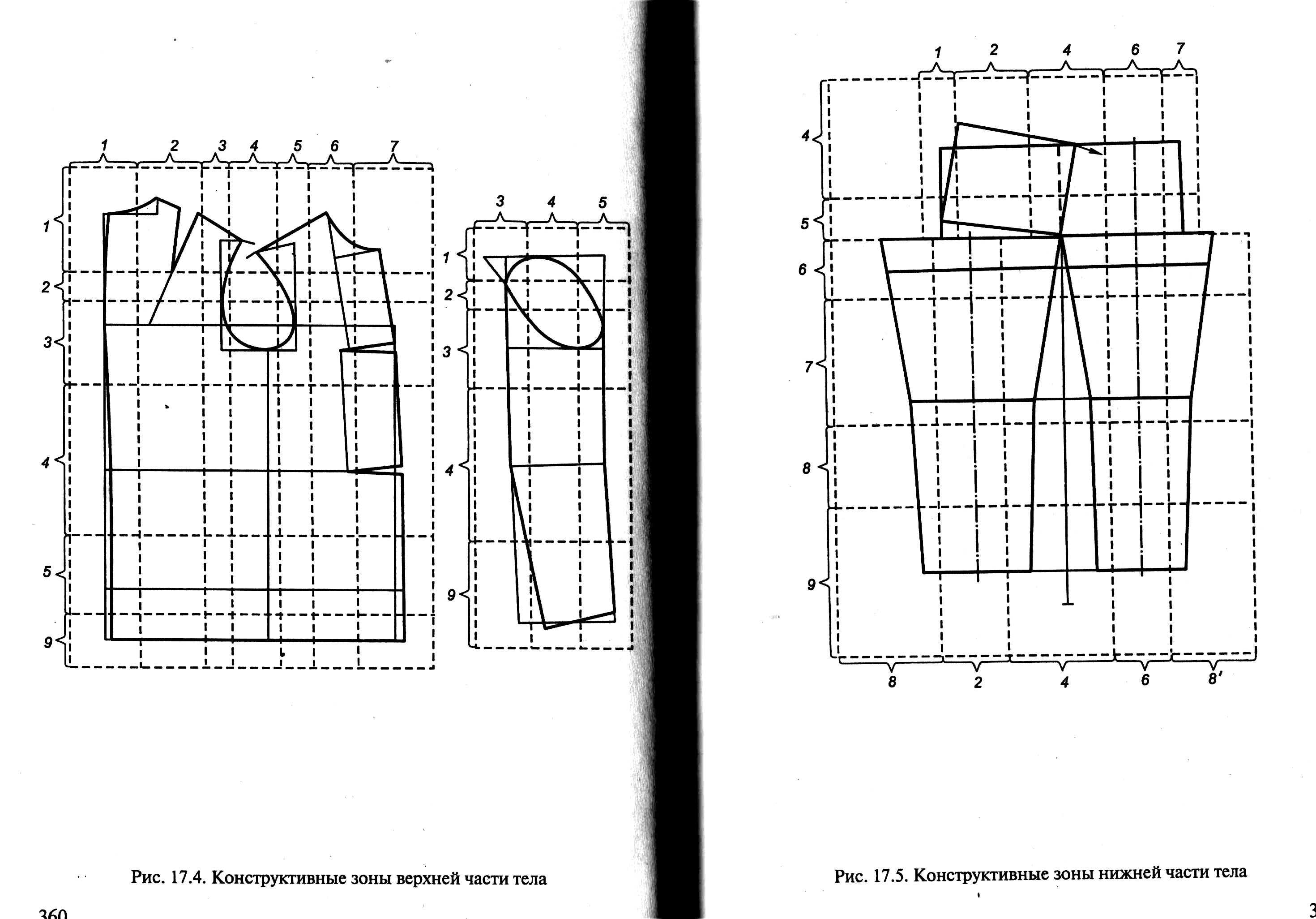

Рисунок 11 – Конструктивные зоны поясной одежды

Прочие конструктивные точки, функционально связанные с основными точками, обозначают тремя арабскими цифрами, из которых первые цифры обозначают основную конструктивную точку, третья цифра обозначает порядковый номер последовательности построения конструкции одежды (рис. 21).

Тождественные конструктивные точки, которые будут совмещены при монтаже изделия, обозначают одинаковой цифрой, но с разным количеством штрихов в зависимости от последовательности построения данного узла конструкции.

Конструктивные отрезки как расстояние между двумя точками, обозначают двумя арабскими цифрами, которые соответствуют конструктивным точкам, ограничивающим данный отрезок.

Между цифровым обозначением конструктивных точек, ограничивающих отрезок, ставят черточку (дефис).

Система основных конструктивных отрезков одежды представлена в табл. 7.

Система основных конструктивных отрезков

Система основных конструктивных отрезков является основой конструкции одежды и разделяется на систему основных конструктивных отрезков для верхней части тела (плечевой одежды) и для нижней части тела (поясной одежды).

Система основных конструктивных отрезков включает отрезки, которые являются исходными, общими для построения конструкций всех видов одежды и для всех половозрастных групп, содержит единые последовательность и метод построения, исходное решение основных конструктивных узлов, примечание.

Номер системы является единым для всех видов одежды и половозрастных групп.

Величины конструктивных отрезков рассчитывают по формулам, которые включают размерные признаки типовых фигур с соответствующими коэффициентами, свободные члены, прибавки, припуски.

В формулах используют полную величину всех размерных признаков, в том числе обхватов и ширин.

Размерные признаки обозначают прописной буквой Т с индексом, обозначающим порядковый номер размерного признака по отраслевым стандартам на размерные признаки для проектирования одежды.

Основной тип формул конструктивных отрезков имеет следующий вид:

AB = KnTi + an + П,

где кп — коэффициент, определяющий часть размерного признака в данном отрезке;

Ti — величина i-го размерного признака;

ап — свободный член формулы с индексом номера системы основных конструктивных отрезков, учитывающий особенности телосложения половозрастных групп;

П — общая величина конструктивных прибавок и технологических припусков.
