Критерии назначения работ по среднему ремонту пути (числитель – звеньевой пути на деревянных шпалах, - знаменатель – бесстыковой пути на железобетонных шпалах)
Класс, группа и категория пути |
Основные критерии |
Дополнительные критерии |
|||
Засорённость щебня, % по массе |
Количество шпал с выплесками, %, свыше |
Доля негодных, %, свыше |
|||
шпал |
скреплений |
||||
1 |
2 |
3 |
4 |
5 |
|
1Б1, 1Б2, 2Б3, 2Б4 |
20/20 |
5/4 |
10/3 |
25/10 |
|
1В1, 2В2, 2В3 |
20/20 |
5/4 |
15/4 |
30/12 |
|
1Г1, 2Г2, 2Д1, 3Б5, (3А6), 3Б6, 3В4-3В6, 3Г3, 3Г4 |
20/20 |
5/4 |
15/4 |
35/15 |
|
3Д2, 3Д4, 4Г5, 4Г6, 4Д5, а также приёмо-отправочные пути |
25 |
5/4 |
20/5 |
40/20 |
|
Пути 5-го класса |
Не лимитируется. Средний ремонт назначается по усмотрению начальника дистанции пути (ПЧ) |
||||
1А1-1А3, 2А4-2А5 |
20/20 |
4/3 |
8/2 |
20/8 |

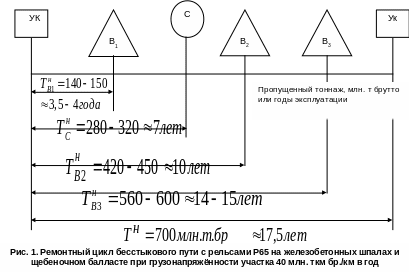

На схеме рис.1 представлен пример ремонтного цикла для участка бесстыкового пути.
Основные виды работ при среднем ремонте пути:
оздоровление стыков с правкой искривлённых концов рельсов и их наплавкой;
замена негодных шпал и скреплений;
добавление (при необходимости) в путь балласта;
снятие пучинных карточек на пути с деревянными шпалами и регулировочных прокладок на пути с железобетонными шпалами;
регулировка или разгонка стыковых зазоров;
сплошная выправка пути с восстановлением проектных отметок;
смазка и закрепление клеммных и закладных болтов, а также стыковых болтов;
выправка проектных очертаний круговых и переходных кривых;
ремонт переездов;
очистка кюветов и др. водоотводных сооружений;
планировка обочин;
шлифовка рельсов.
На стрелочных переводах, расположенных на путях, подлежащих среднему ремонту, также должны назначаться сплошная очистка щебёночного балласта и одиночная замена дефектных элементов в объёме среднего ремонта пути.
Пример разработки технологического процесса среднего ремонта бесстыкового пути на железобетонных шпалах и щебёночном балласте с применением машин ЩОМ-Д, ВПО-3000, ДГКУ, при различных исходных параметрах:
известен (SФР), необходимо определить ТОК;
задана величина (ТОК) – необходимо определить SФР.
Для первого условия поставленной задачи (рис. 2):
ТОК = t1 + t2 + t3 + t4 + t5 + t6 + t7 + t8 + t9 + t10= ∑ ti
С другой стороны:
ТОК = tРАЗВ + tО + tСВ,
где: t РАЗВ = t1 + t2 + t3 + t4 + t5 – время на развёртывание работ в начале участка производства работ;
tЩОМ = t6 – время работы щебнеочистительной машины (ЩОМ) и бригад монтёров пути в общем потоке после работы ЩОМ - Д;
tСВ = t7 + t8 + t9 + t10– время на свёртывание потока рабочих операций в конце участка производства работ;
t1 – время на оформление закрытия перегона и пробег машин к месту работ (по нормативам – 10 мин.);
t2 – время зарядки машины ЩОМ-Д (как правило – 15 мин.);
t3 – интервал между началом очистки щебня и началом смены негодных шпал, мин;
t3 = (25 + lЗВ) ∙ 60 α / VО
где, 25 м – интервал (расстояние) между ЩОМ-Д и бригадой по смене дефектных шпал (по условию безопасности);
lЗВ – длина рельсового звена, м;
VО – рабочая скорость ЩОМ-Д при очистке щебня, км/ч;
α – поправочный коэффициент потерь рабочего времени на пропуск поездов, физиологический отдых и т.д.
9
Фрагмент технологического процесса среднего ремонта пути в «окно»
1
2
3
4
5
6
7
8 |
Рис. 2. Технологическая схема производства ремонтных работ в «окно»
Примечание к рис 2: перечень рабочих операций среднего ремонта пути
1 – оформление закрытия перегона;
2 – подготовка места для зарядки машины ЩОМ-Д;
3 – очистка щебня машиной ЩОМ-Д;
4 – поправка шпал по меткам;
5 – выправка пути в профиле электрошпалоподбойками;
6 – рихтовка пути гидравлическими приборами;
7 – выгрузка щебня из хоппер дозаторов;
8 – работа машины ВПО-3000 по выправке подбивке и рихтовке пути;
9 – разрядка машин ЩОМ-Д и ВПО-3000 и приведение их в транспортное положение и устройство отвода.
Интервал времени между началом смены негодных шпал и началом выправки пути t4 зависит от темпа работ по смене шпал, который принимается равным темпу ведущей машины. В данном потоке он равен темпу очистки балласта. Для того, чтобы можно было приступить к выправке пути в профиле электрошпалоподбойками необходимо чтобы впереди идущая группа по замене негодных шпал должна освободить не менее 1-ого звена пути (lЗВ).
Тогда: t4 = (lЗВ ∙ СВЫП) / (SФР ∙ АВЫП)
где, СВЫП – затраты труда на выправку пути, чел. мин;
SФР – длина фронта работ в «окно», м;
АВЫП – численный состав бригады по выправке пути, чел.
Интервал времени между началом выправки пути и началом рихтовки пути t5 определяется темпом работ по выправке пути, необходимым разрывом (30м) между бригадами по рихтовке и выправке пути:
t5 = [(lРИХТ + 30)∙СВЫПР] / (SФР ∙ АВЫП)
где, lРИХТ – фронт работ бригады рихтовщиков ≈ lЗВ = 25м;
При работе бригады рихтовщиков в одном темпе с бригадой по выправке пути время t6 работы бригады рихтовщиков на длине SФР составит: t6 = СВЫПР / АВЫП
Интервал времени между окончанием рихтовки пути и окончанием выгрузки щебня из хоппер дозаторов составит:
t7 = [(25 + lХ-Д)∙60∙α] / VВЫГР
где, lХ-Д – длина хоппер дозаторной вертушки, м;
25 – разрыв между работой бригады рихтовщиков и хоппер дозаторной вертушкой, м;
VВЫГР – скорость выгрузки щебня из хоппер дозаторной вертушки, км/ч;
60 – переводной коэффициент для получения t7 в мин.
Интервал времени между окончанием выгрузки щебня из хоппер дозаторной вертушки и завершением работы машины ВПО-3000 с учётом выправки пути на отводе t8 составит:
t8 = [(100 + lОТВ)∙60∙α] / VВПО
где, 100м – разрыв между хоппер дозаторной вертушкой и ВПО-3000;
VВПО – рабочая скорость машины ВПО-3000, км/ч;
t9 – время на приведение машины ВПО-3000 в транспортное положение и оформление открытия перегона (как правило - 8-10 мин.).
