3.2 Определение действительных величин ά и γ.

Посмотрим, как влияет установка резца на истинные значения углов α и γ.

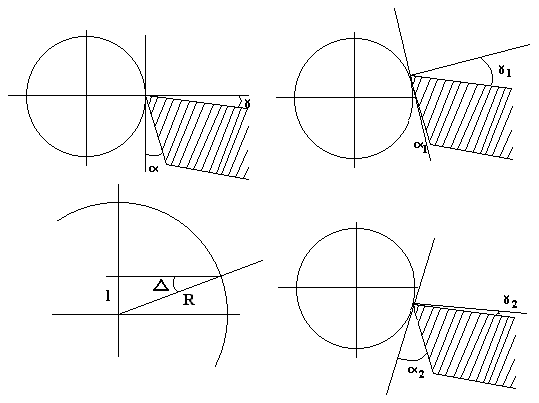

Рисунок 8 Влияние установки резца на истинные значения переднего и заднего угла

Sin = l/R = 2l/D. Возьмём диаметр D = 80мм. Тогда 2l/D = 2*5/80 =1/8.

Выше

γ₁=γ+Δ=γ+arcsin(2l/D)=5˚+7,18˚=12,18˚

α₁=α-Δ=α-arcsin(2l/D)=10˚-7,18˚=2,82˚

Ниже

γ₂=γ-Δ=γ-arcsin(2l/D)=5˚-7,18˚=-2,18˚

α₂=α+Δ=α+arcsin(2l/D)=10˚+7,18˚=17,18˚

Ответ: при установке резца выше центра заготовки истинные значения углов будут следующими: γ=12,18˚; α = 2,82˚; при установке резца выше центра заготовки:

γ=-2,18˚; α = 17,18˚.
