1. Форма и размеры Земли. Говоря о форме (фигуре) Земли, имеют в виду не физическую ее поверхность, представляющую собой сложные сочетания возвышенностей и низменностей, гор и долин, а некоторую воображаемую (условную) поверхность среднего уровня Мирового океана в спокойном состоянии, которая как бы покрывает всю нашу планету и перпендикулярна в любой ее точке к направлению отвесной линии (направлению силы тяжести). Такая поверхность называется уровенной поверхностью. Фигура Земли, образованная уровенной поверхностью, совпадающей с поверхностью Мирового океана в состоянии полного покоя и равновесия и продолженной под материками и островами, называется геоидом. Фигура геоида: поверхность геоида имеет неправильную, в геометрическом отношении весьма сложную фигуру с неравномерно изменяющейся кривизной. Однако исследованиями установлено, что поверхность геоида в общем близка к поверхности эллипсоида вращения с небольшим сжатием по направлению малой (полярной) оси (рис.1).

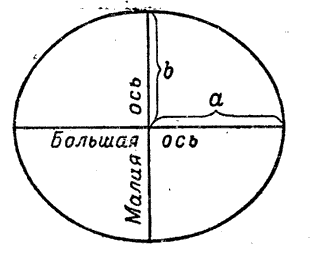

Размеры любого эллипсоида вращения характеризуют большая а и малая b полуоси. Отношение (a - b) / a называется сжатием эллипсоида. Размеры земного эллипсоида в разное время определялись многими учеными по материалам градусных измерений.

При решении некоторых практических задач, когда не требуется высокая точность, фигуру Земли принимают за шар, поверхность которого (около 510 млн. км2) равна поверхности эллипсоида принятых размеров. Радиус такого шара, вычисленный по элементам эллипсоида Красовского, равен 6371 116 м или округленно 6371 км.

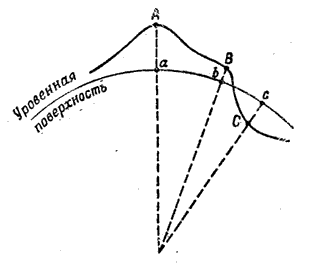

Горизонтальное проложение. При изображении физической поверхности Земли на карте (плоскости) ее вначале проектируют отвесными линиями на уровенную поверхность (рис.2), а затем уже по определенным правилам это изображение развертывают на плоскость.

Эллипсо́ид Красо́вского — земной эллипсоид, определённый из градусных измерений в 1940 году группой под руководством Ф. Н. Красовского.

Размеры земного эллипсоида по Красовскому

Малая полуось (полярный радиус) 6356863.019 м

Большая полуось (экваториальный радиус 6378245.000 м

Средний радиус Земли, принимаемой за шар 6371100 м

Полярное сжатие (отношение разницы полуосей к большой полуоси) 1/298.3

2. Системы координат в геодезии

Положение пунктов на физической поверхности Земли определяется в различных системах координат. Рассмотрим некоторые из них.

Полярная система координат определяет положение точки на плоскости полярным горизонтальным углом, отсчитываемым от некоторого начального направления, и горизонтальным проложением.

Спутниковые системы определения координат (российская Глонасс и американская GPS), в состав которых входят: комплекс наземных станций автоматического наблюдения за спутниками, искусственные спутники Земли с радиусом орбит около 26 000 км и приемная аппаратура потребителей.

Положение пунктов в принятой системе координат задается следующими координатами:

• пространственными прямоугольными координатами X, Y, Z (направление оси Zсовпадает с осью вращения отсчетного эллипсоида, ось X лежит в плоскости нулевого меридиана, а ось Y дополняет систему до правой; началом системы координат является центр отсчетного эллипсоида);

• геодезическими координатами: широтой - В, долготой - L, высотой - Н;

Геодезическая широта B – угол, образованный нормалью к поверхности эллипсоида в данной точке и плоскостью его экватора. Широта отсчитывается от экватора к северу или югу от 0° до 90° и соответственно называется северной или южной широтой.

Геодезическая долгота L – двугранный угол между плоскостями геодезического меридиана данной точки и начального геодезического Гринвичского меридиана.

Долготы точек, расположенных к востоку от начального меридиана, называются восточными, а к западу – западными.

• плоскими прямоугольными координатами х и у, вычисляемыми в проекции Гаусса - Крюгера.

При решении инженерно-геодезических задач в основном применяют плоскую прямоугольную геодезическую и полярную системы координат.

3. Геодезическая система координат

С геодезической системой координат связывают понятия геодезической широты, долготы и высоты. Геодезическая широта В есть угол, под которым пересекается нормаль к поверхности эллипсоида с плоскостью экватора. Долгота -- двугранный угол между плоскостью нулевого меридиана и плоскостью меридиана, проходящего через заданную точку.

Геодезические широта и долгота отличаются от соответствующих астрономических координат, связанных с отвесной линией, так как отвесная линия не совпадает с нормалью к эллипсоиду. Отклонение отвесной линии можно спроецировать на две плоскости: плоскость меридиана и плоскость первого вертикала. Нетрудно понять, что обе эти составляющие можно определить через разности между астрономическими и геодезическими координатами

4. Астрономические координаты Астрономическая широта j и долгота l определяют положение точки земной поверхности относительно экваториальной плоскости и плоскости начального астрономического меридиана

Астрономическая широта j – угол, образованный отвесной линией в данной точке и экваториальной плоскостью.

Астрономическая долгота l – двугранный угол между плоскостями астрономического меридиана данной точки и начального астрономического меридиана.

Плоскостью астрономического меридиана является плоскость, проходящая через отвесную линию в данной точке и параллельная оси вращения Земли.

Астрономическая широта j и долгота l определяются астрономическими наблюдениями.

Геодезические и астрономические координаты отличаются (имеют расхождение) из-за отклонения отвесной линии от нормали к поверхности эллипсоида. При составлении географических карт этим отклонением пренебрегают.

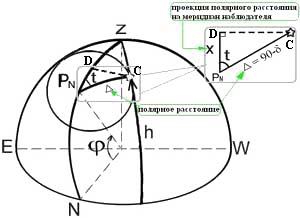

Пусть Полярная звезда находится в произвольной точке С. Из данной точки опустим сферический перпендекуляр на меридиан наблюдателя. Величина х - есть проекция полрного расстояния на меридиан наблюдателя. Так как полярное расстояние мало (44'), то прямоугольный треугольник PNCD можно считать плоским.Из данного прямоугольного треугольника имеем x = costм Из рисунка видно, что = ho - x (*)На основании основной формулы времени, имеем x = сos(Sм - ).

Подставляя в формулу (*) значение х, получаем = ho - сos(Sм - )Ведём обозначения I = - o сos(Sм - o) (**)o и o - среднегодовые значения прямого восхождения и полярного расстояния Полярной звезды.

5. Уклонение отвесной линии

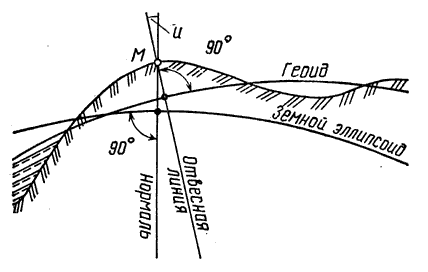

Уклонение отвесной линии (Уклонение отвеса) - угол между отвесной линией и нормалью к поверхности земного эллипсоида в данной точке.

6. Разграфка и номенклатура топографических карт

Топографические карты создают обычно на большие территории земной поверхности. Для удобства пользования их издают отдельными листами, границы которых принято называть рамками карты. Сторонами рамок являются меридианы и параллели, они ограничивают изображенный на листе карты участок местности. Каждый лист карты ориентирован относительно сторон горизонта так, что верхняя сторона рамки является северной, нижняя - южной, левая - западной, правая - восточной .

Лист карты ограничен дугами параллелей и меридианов.

В основу разграфки и обозначения листов топографических карт СССР положен лист карты масштаба 1:1000 000.

Лист карты масштаба 1: 1000000 ограничен дугами меридиана длиной 4°, по долготе дугой параллели длиной 6°.

Чтобы можно было легко и быстро находить нужные листы карты того или иного масштаба, каждый из них имеет свое условное обозначение - номенклатуру.
