Пример 56.
Производительность реактора газофазной гидратации ацетилена на нертутных катализаторах 3600 кг ацетальдегида в час. В реактор поступает паро-ацетиленовая смесь с мольным соотношением водяной пар : ацетилен, равном 9:1, и массовой скоростью 1800 кг на 1 м3 катализатора в час. Определить объем катализатора в реакторе, если степень конверсии ацетилена равна 50%, а селективность по ацетальдегид у 88,5%.
Решение. Уравнение реакции:
СН=СН + Н2→СН3—СНО
26 кг 18 кг 44 кг
Расход ацетилена на входе в .реактор (с учетом степени конверсии и селективности):
или
Расход водяного пара на входе в реактор:
185·18·9 = 29 970 кг/ч
Всего смеси на входе в реактор:
4810 + 29 970 = 34 780 кг/ч
Объем катализатора в реакторе:
34 780:1800= 19,3 м3
Пример 57.
На установку одностадийного окисления этилена до ацетальдегида поступает в час 14700 м3 этилено-кислородной смеси с мольным соотношением этилен : кислород = 3 : 1. Выделяющуюся теплоту (218,3 кДж/моль) отводят за счет испарения воды из реакционной м.ассы (теплота испарения 2218 кДж/кг). Определить удельный расход воды, испаряющейся из реакционной массы (в расчете на образующийся ацетальдегид), если степень конверсии этилена равна 42,6%, а селективность процесса 94,7%.
Решение. Уравнение реакции:
СН2=СН2 + 0,5О2→ СНз—СНО
28 кг 0,5-32 кг 44 кг
Объемный расход этилена на входе в реактор:
Производительность установки тю ацетальдегиду:
Теоретическая 11025:22,4 = 492,2 кмоль/ч
фактическая или
Количество теплоты, отводимой испаряющейся водой:
Количество испаряющейся воды:
12040 : 2218 = 5,43 кг/с
Удельный расход воды:
Пример 58.
н-Масляный альдегид получают в каскаде из трех последовательных колонн гидроформилирования пропилена высотой по 6 м. Производительность установки по н-масляному альдегиду 290 т/сут, объемная скорость подачи жидкого пропилена на входе в колонну 1,2 ч-1. Определить внутренний диаметр колонны, если степень конверсии пропилена равна 50%, а селективность по масляным альдегидам в расчете на пропилен 76%. Плотность пропилена принять 500 кг/м3.
Решение. Уравнение реакции:
Расход пропилена для проведения процесса:
теоретический
фактический на входе
Объемный расход жидкого пропилена на входе в реактор:
18549:500 = 37 м3/ч
Вместимость одной колонны:
Внутренний диаметр колонны:
= 1,5 м.
Пример 59.
В изотермический реактор с целью окисления циклогексана поступает 3000м3 воздуха в час. За время реакции (0,5 ч) степень конверсии циклогексана за один проход через реактор достигает 98%, а селективность по циклогексанону 33,5%. В реактор поступают циклогексан в мольном соотношении с кислородом воздуха, равном 24 : 1, и водный конденсат (плотность 972 кг/м3) в количестве 51,2% от производительности реактора по циклогексанону. Определить рабочую вместимость реактора, если плотность жидкого циклогексана равна 670 кг/м3.

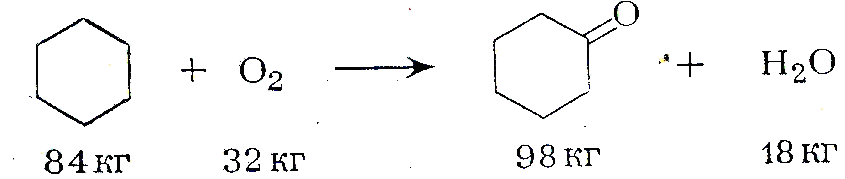

Решение. Уравнение реакции:
Количество кислорода в поступающем воздухе (объемная доля кислорода 21%):
Расход циклогексана для проведения процесса:
массовый 19,7·24·84 = 39 690 кг/ч
объемный 39 690:670 = 59,2 м3/ч
Производительность реактора по циклогексанону:
теоретическая
фактическая
Объемный расход водного конденсата:
Всего жидких продуктов на входе в реактор:
59,2+ 0,8 = 60 м3/ч
Рабочая вместимость реактора:
60·0,5 = 30м3
где 0,5 — время реакции, ч.
