ЗАДАНИЕ 1. В соответствии с вариантом задания построить схемы пассивного четырехполюсника П, содержащего последовательное (Z) или параллельное (Y) соединение резистора Ri и емкость Ci (i=1,2,3). 2. Записать выражения для А-параметров пассивного четырехполюсника в функции частоты. Рассчитать эти параметры на заданной частоте f. Проверить принцип взаимности. 3. Рассчитать А-параметры усилителя, используя линейную схему замещения с зависимыми источниками. 4. Рассчитать А-параметры каскадного соединения пассивного и активного четырехполюсника. 5. Определить входное сопротивление Rвх.А усилителя, нагруженного на резистор Rн. Расчет выполнить двумя способами: а) путем вычисления отношения напряжения к току на входе усилителя по схеме замещения; б) через А-параметры усилителя. 6. Найти коэффициент передачи по напряжению KП пассивного четырехполюсника, нагруженного на сопротивлении R вх.А . 7. Найти коэффициент передачи по напряжению KА активного четырехполюсника, нагруженного на сопротивление RH . 8. Найти коэффициент передачи по напряжению K каскадного соединения четырехполюсников двумя способами: а) по А-параметрам каскадного соединения четырехполюсников с активной нагрузкой; б) по коэффициентам передачи KП и KА четырехполюсников. 9. Рассчитать комплексную частотную характеристику (КЧХ) по напряжению для пассивного четырехполюсника, нагруженного на сопротивление Rвх.А . 10. Рассчитать КЧХ по напряжению каскадного соединения пассивного и активного четырехполюсников. 11. Построить частотные характеристики АЧХ K() и ФЧХ () в одной системе координат. Сделать вывод о фильтрующих свойствах цепи, приняв за полосу прозрачности диапазон частот, в котором , где Kmax максимальное значение модуля коэффициента передачи по напряжению цепи. 12. Составить схему для расчета переходного процесса, возникающего при подключении синусоидального источника ЭДС к R-C цепи, нагруженной на сопротивление Rвх.А . Переходной процесс рассчитать на частоте = 314 с-1. 13. Найти напряжение uвых(t) на резисторе Rн в переходном режиме. Построить на одном графике напряжение входного и выходного сигналов в зависимости от времени. |
|
|||||||||||
|
|||||||||||||
|
|
|
|
|
12081.304196.003 ПЗ |
||||||||
|
|
|
|
|
|||||||||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|||||||||
Разраб. |
Морозова Е.А. |
|
|
Методы расчета электрических цепей, содержащих четырехполюсники и управляемые источники |
Лит. |
Лист |
Листов |
||||||
Пров. |
Гусаров А.В. |
|
|
|
У |
|
2 |
30 |
|||||
Т. контр. |
|
|
|
УГАТУ НТ-304 |
|||||||||
Н. контр. |
|
|
|
||||||||||
Утв. |
|
|
|
|
||||||||
|
Схемы пассивного четырехполюсника, активного четырехполюсника и их
ZAD-968074-3 Y
1; Y2;
Z3; F=50
Гц; R0=
0 кОм R1=
1.80 кОм С1=
0,0 мкФ R2=9.00
кОм C2=0.9
мкФ R3=1.50кОм C3=0.1
мкФ RN=2.30
кОм U=450
мВ =100
ГРАД Усилитель
C
В работе исследуются установившейся и переходный режимы в электрической цепи, схема которой приведена на рисунке 1:
Рис. 1 Схема каскадного соединения четырехполюсников
В соответствии с вариантом задания изобразим схему пассивного четырехполюсника (рис. 2):
Рис. 2 Схема пассивного четырехполюсника
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
3 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||
|
В соответствии с вариантом задания построим схему активного четырехполюсника (рис. 3):
Рис. 3 Схема активного четырехполюсника
Расчет А-параметров пассивного четырехполюсника
, с1. Рассчитаем реактивные сопротивления емкостных элементов: Ом; Ом. Определим комплексы полных сопротивлений ветвей П-образного четырехполюсника:
. Определим А-параметры четырехполюсника:
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
4 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||
|
;
Проверим соблюдение принципа взаимности:
Расчет А-параметров усилителя типа С Рассчитать А-параметры усилителя, используя линейную схему замещения с зависимыми источниками.
Рис. 4 Эквивалентная схема замещения операционного усилителя
Усилитель С содержит идеальный операционный усилитель. Сопротивления выбираются по формулам: n=3 – номер варианта. Ом. Ом
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
5 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||
|
Найдем А-параметры по формулам:
; См
Расчет А-параметров каскадного соединения пассивного и активного четырехполюсника
Уравнения четырехполюсников в матричной форме для каскадного соединения: .
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
6 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||
|
Определение входного сопротивления Rвх.А усилителя
а) Определим входное сопротивление через А-параметры усилителя:
б) Определим входное сопротивление по законам Кирхгофа:
Ом Нахождение коэффициента передачи по напряжению KП пассивного четырехполюсника
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
7 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||
|
Нахождение коэффициентА передачи по напряжению KА активного четырехполюсника
Нахождение коэффициент передачи по напряжению K каскадного соединения четырехполюсников
а) по А-параметрам каскадного соединения четырехполюсников с активной нагрузкой:
б) по коэффициентам передачи KП и KА четырехполюсников:
Рассчитать комплексную частотную характеристику (КЧХ) по напряжению для пассивного четырехполюсника
;
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
8 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||
|
и ;
. .
После упрощения и приведения подобных данного выражения получим:
После подстановки численных значений и расчетов КП (jω) примет вид:
Расчет КЧХ по напряжению каскадного соединения пассивного и активного четырехполюсников
.
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
9 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
частотные характеристики АЧХ K() и ФЧХ () Пассивного четырехполюсника Таблица 1
Построим АЧХ пассивного четырехполюсника:
ω,
с-1 Рис. 5 Амплитудно-частотная характеристика пассивного четырехполюсника. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
10 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||
|

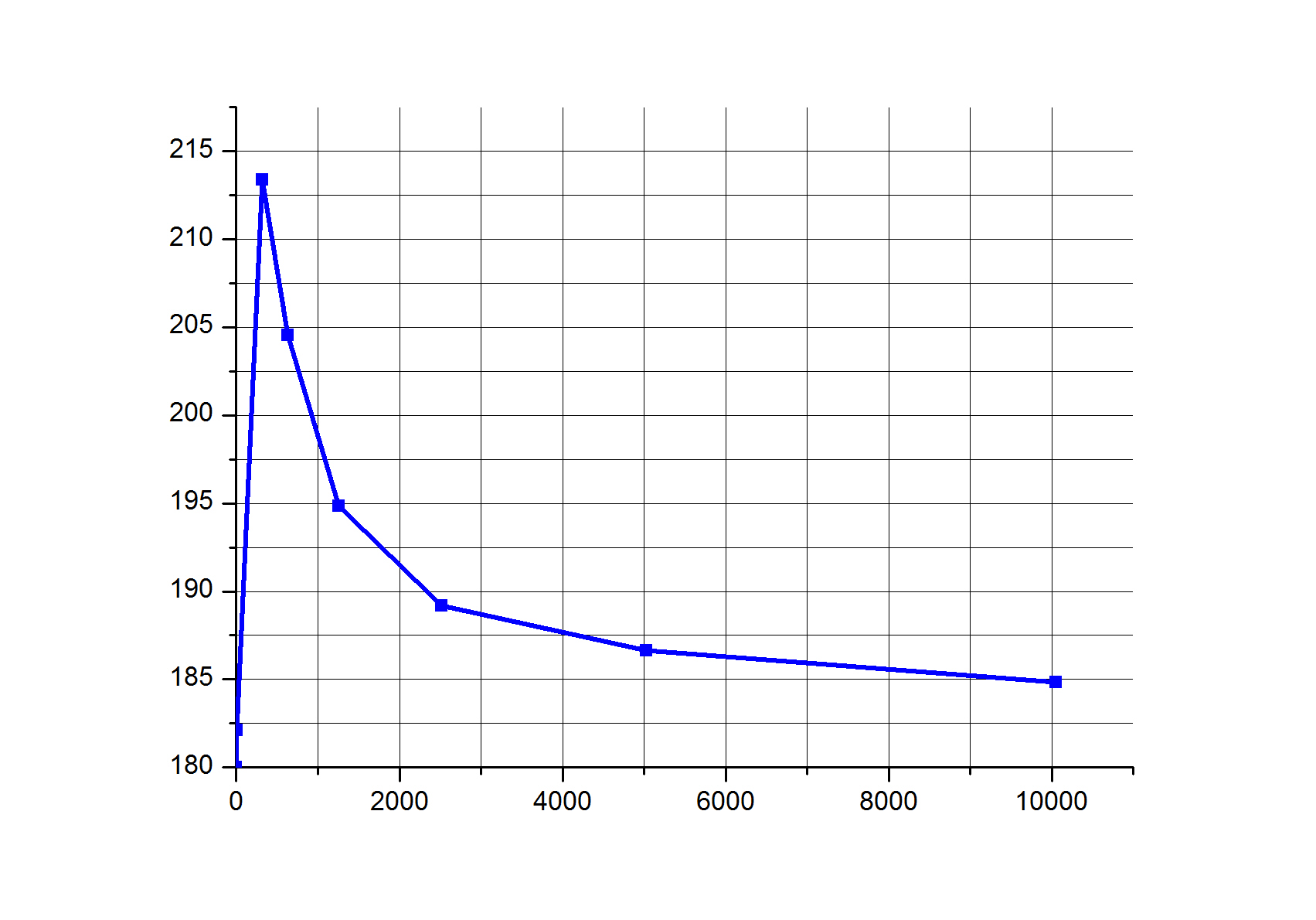

Построим ФЧХ пассивного четырехполюсника:
ω,
с-1 Рис. 6 Фазо-частотная характеристика пассивного четырехполюсника. Полоса прозрачности определяется неравенством , где – максимальное значение модуля коэффициента передачи напряжения цепи. По таблице 1 , тогда КП > 0,68074. Из АЧХ видно, что полоса пропускания начинается при частоте ω=0 с-1, при дальнейшем её увеличении коэффициент передачи увеличивается и достигает граничного значения КП=0,68074 при частоте ω=550 с–1 (частота среза). Значит, фильтрующие свойства цепи соответствуют фильтру высоких частот.
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
11 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
Построим АЧХ каскадного соединения:
ω,
с-1
Рис. 7 Амплитудно-частотная характеристика каскадного соединения.
Построим ФЧХ каскадного соединения:
ω,
с-1
Рис. 8 Фазо-частотная характеристика каскадного соединения.
|
||||||||
|
А нализ цепи в переходном режиме
Переходный процесс, возникающий при подключении каскадного соединения пассивного четырехполюсника и усилителя к синусоидальному источнику напряжения с частотой .
Рис. 9 Схема для расчета переходного процесса, возникающего при подключении синусоидального источника ЭДС
Поскольку в активном четырехполюснике не содержатся емкостные и индуктивные элементы переходный процесс в нем отсутствует. Рассмотрим пассивный четырехполюсник, заменив усилитель с нагрузкой входным сопротивлением усилителя .
R2
1
2
C2
R3
uА(t)
Rвх.А
R1
e(t)
C3
1'
2'
Рис. 10 Схема пассивного четырехполюсника для расчета переходного процесса.
Так как сопротивление R1 подключено параллельно к e(t), то его можно исключить. Тогда схема пассивного четырехполюсника примет вид:
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
13 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
i1(t)
R2
i(t)
uА(t)
2'
Rвх.А
i4(t)
2 |
||||||||
|
1
C2
i3(t)
R3
i2(t)
C3
1'
Составим систему уравнений по законам Кирхгофа для послекоммутационной цепи:
(1) После коммутации получается трехконтурная цепь второго порядка с нулевыми независимыми начальными условиями для напряжения на емкости: ; . В момент времени t = 0 система примет вид:
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
14 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||
|
i(0)=0.44316 мА i1(0)=0 мА i2(0)=0.44316 мА i3(0)=0.29544 мА i4(0)=0.14772 мА uА(0)=0.44316 В
При определении входного напряжения усилителя с нагрузкой классическим методом . Принужденную составляющую напряжения рассчитаем с помощью коэффициента передачи .
. Поскольку цепь является цепью второго порядка, то напряжения содержит две составляющих: , где , корни характеристического уравнения; , постоянные интегрирования. Методом входного сопротивления определим корни характеристического уравнения . Характеристическое уравнение составляется для схемы после коммутации. Сопротивления реактивных элементов преобразуются с помощью замены на .
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
15 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
Rвх.А
R2
1
1/(pC3)
R3
1/(pC2)
1'
Рис. 11 Схема для определения входного сопротивления.
Упростив выражение и подставив числовые значения, получим квадратное уравнение:
корни которого: с1; с1. В (2) Вычислим А1 и А2 из зависимых начальных условий uA(0) и . Продифференцируем формулу (2): В (3) Запишем уравнения (2) и (3) при t = 0: (4)
|
||||||||
|
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
16 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||
|
Для определения зависимых начальных условий uA(0) и рассмотрим схему в момент коммутации (при t = 0).
i2(0)
i(0)
1
2
i3(0)
i4(0)
uа(0)
Rвх.А
R3
e(0)
1'
2'
Рис. 12 Схема пассивного четырехполюсника для цепи в момент коммутации при t = 0 Продифференцируем систему уравнений (1) и подставим момент времени t = 0+:
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
17 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||
|
Где: В/с;
В/с; Подставив числовые выражения, получим: В/с. Подставим полученные значения uA(0) и в систему (3):
Решив систему, найдем постоянные интегрирования мВ; мВ.
Построим графики зависимостей напряжений входного и выходного сигналов от времени: ;
Время переходного процесса: мс.
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
18 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||
|
t, сек
Рис. 13 График зависимости первой свободной составляющей от времени.
t, сек
Рис. 14 График зависимости второй свободной составляющей от времени.
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
19 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||
|
uвх(t),
В
Рис. 15 Графики зависимости напряжения входного и выходного сигналов
|
|
||||||
|
||||||||
|
|
|
|
|
12081.3044196.003 ПЗ |
Лист |
||
|
|
|
|
|
20 |
|||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
||||||||
|
ЗАКЛЮЧЕНИЕ
В процессе выполнения данной курсовой работы был исследован установившийся режим в электрической цепи с гармоническим источником ЭДС при наличии четырехполюсника. Были рассчитаны: А-параметры пассивного четырехполюсника при частоте , А-параметры усилителя В и его входное сопротивление Rвх.А, А-параметры каскадного соединения пассивного и активного четырехполюсника и комплексные частотные характеристики. По рассчитанной комплексной частотной характеристике напряжения каскадного соединения пассивного и активного четырехполюсников, построили амплитудно-частотную и фазо-частотную характеристики, где определили, что данная электрическая цепь обладает свойствами фильтра высоких частот. Также была исследована цепь в переходном режиме. Его расчет позволил проанализировать прохождение сигнала по заданной цепи при подключении каскадного соединения пассивного четырехполюсника и усилителя к синусоидальному источнику напряжения с частотой . Были рассчитаны величины:
Построили графики зависимости первой и второй свободной составляющей от времени и график зависимости входного и выходного сигнала от времени. Напряжения входного и выходного сигналов изменяются периодически, мы определили их амплитудные значения и значения свободной составляющей переходного процесса. Переходный процесс завершается за мс. Из расчетов можно сделать вывод о том, что активный четырехполюсник усиливает сигнал.
|
|
||||||
|
||||||||
|
|
|
|
|
