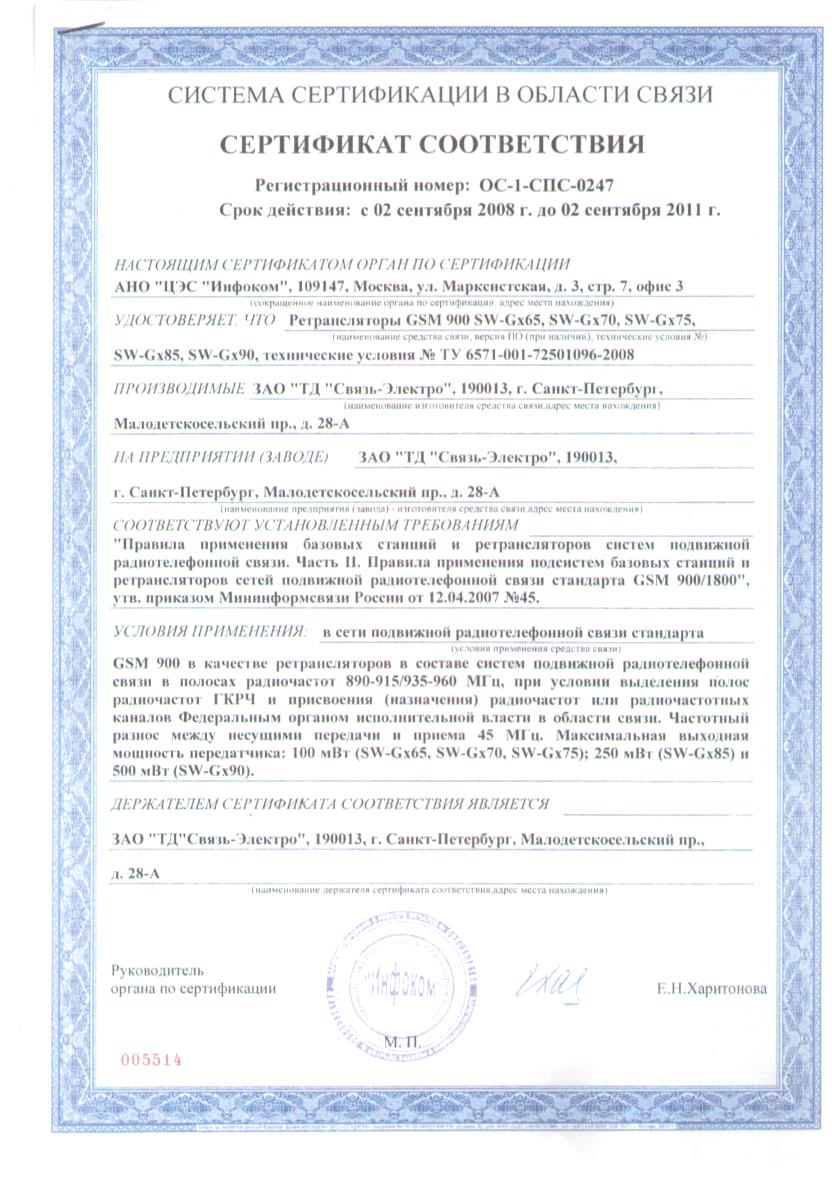

Руководство пользователя для ретранслятора gsm-900
модель SW-G70M-900
производство ЗАО «ТД «Связь-Электро»
Санкт-Петербург
2011
_________________________________________________________________ _______________________________________________________
Гарантийный талон
Model\ модель: SW-G70M-900 Serial number\ серийный номер: ______________________________
Date of sale\ дата продажи: ______________________________
Warranty period\ гарантийный срок: ______________________________
Seller \ продавец: ______________________________
Manufakture\ производство ЗАО «ТД «Связь-Электро»
|
_________________________________________________________________ _______________________________________________________
Примечание
Если неизвестно место расположения базовой станции Вашего сотового оператора, Репитер GSM-900
может потребоваться уточнение ориентировки направленной донорной антенны. Модель SW-G70M-900
Перемещайте донорную направленную антенну по азимуту до получения
максимального уровня сигнала на Вашем мобильном телефоне в помещении. Репитер предназначен для улучшения сигнала сотовой связи в неблагопри-
Расстояние от донорной антенны до репитера должно быть не менее 10 метров. ятных условиях распространения сигналов: при большой удаленности от базовых
Не рекомендуется использование в зоне обслуживания репитера бытовых станций оператора, затрудненности или невозможности проникновения сигнала в
радиотелефонов и радиостанций, излучающих в диапазонах GSM. здания промышленного и жилого назначения, подвальные помещения или поме-
щения, расположенные на верхних этажах высотных зданий.
Внимание! Категорически запрещено подавать питание на репитер без Репитер состоит из внешнего антенно-фидерного устройства (круговая или
подключенной внешней антенны. направленная внешняя – донорная антенна с кабелем), электронного блока и вну-
тренней антенны (с кабелем). Питание репитера осуществляется от ис-
Показания индикаторов точника постоянного тока 5В/3А.
Индикатор светится синим цветом постоянно |
Готовность к работе |
Индикатор светится зеле- ным цветом постоянно |
Готовность к работе, достаточный уровень сигнала от базовой станции |
Индикатор мигает |
Рабочий режим (режим работы сотового телефона) |
Индикатор светится крас- ным цветом постоянно |
Авария или возбуждение репитера |
Характеристики
- Полоса рабочих частот в диапазоне частот на передачу, МГц 890…915
- Полоса рабочих частот на прием, МГц 935…960
- Усиление в канале передачи, дБ (+\- 3дБ) 64
- Усиление в канале приема , дБ (+\- 3дБ) 70
- Выходная мощность, дБм 20
- Диапазон АРУ дБ, не менее 45
- Сопротивление нагрузки, Ом 75
- Питание 5В, 2,4А
- Диапазон рабочих температур, +5…..+45
Возможные проблемы и способы их устранения Обслуживаемая площадь
Репитер не работает, те- лефонные вызовы не воз- можны, индикатор пита- ния не светится |
Необходимо проверить подачу пи- тания к устройству, правильность и целостность соединения кабелей |
Репитер не работает, те- лефонные вызовы не воз- можны, индикатор канала не светится. Слабый уро- вень сигнала (или его от- сутствие) от базовой стан- ции. |
Проверить правильность и целост- ность соединения кабелей |
Репитер не работает, те- лефонные вызовы не воз- можны, индикатор светит- ся красным цветом посто- янно |
Авария или возбуждение репитера. Возможная причина кроется в ис- точнике паразитных сигналов в зо- не работы репитера - например, от бытовых радиотелефонов диапазона 900 МГц. Возможно, донорная ан- тенна расположена слишком близко от репитера. В этом случает необ- ходимо увеличить расстояние меж- ду ними. |
Эта величина также зависит от геометрии помещения, наличия препятствий рас-
пространению радиоволн внутри помещения, расположения внутренней – сер-
висной антенны, уровня сигнала от БС снаружи, наличия радиопомех.
Условия эксплуатации
Донорные антенны с соответствующими кабелями могут эксплуатироваться
при температуре окружающей среды от –40 до +50 градусов Цельсия,
электронный блок, источник питания и сервисная антенна должны
эксплуатироваться в отапливаемых помещениях с температурой от +5 до +45
градусов Цельсия и относительной влажностью до 80%.
Внимание! Во избежание выхода из строя репитера категорически запрещено
использовать сторонний блок питания. Используйте блок питания,
входящий в комплект поставки.
Комплект поставки
- Репитер SW-G70M-900 – 1 шт.
- Блок питания – 1 шт.
- Инструкция – 1 шт.
_________________________________________________________________ _______________________________________________________

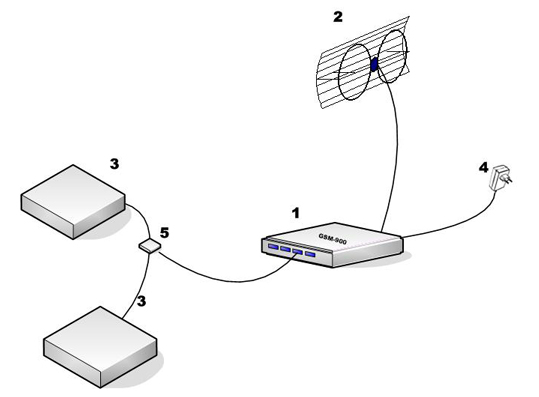

Установка ретранслятора Вариант 2: с использованием распределенной системы сервисных антенн.
П роложите кабель от места расположения внешней антенны до места установки репитера,
при этом необходимо исключить повреждения внешней оболочки кабеля.
