(9)11. Тиристоры. Разновидности. Характеристики. Параметры. Применение.
Тиристор – полупроводниковый прибор с 3мя или более p-n переходами, используемый в качестве электронного ключа в схемах переключения электрических токов.
Виды:
а) динистор, б) тиристор, в) симистор
Параметры: напряжение переключения, напряжение в открытом состоянии, обратное напряжение, ток в открытом состоянии, tвкл и tвыкл.
Е сли «+» - открыт
Если «-» - закрыт
Для открывания тиристора на управляющий вывод надо подать положительный импульс.
Проводящее состояние тиристора наступает когда импульс тока дотечет от управляющего электрода к катоду. Тиристор автоматически выходит из состояния проводимости в конце каждого полупериода, т. к. входящее напряжение уменьшается до 0. Тиристор является однополупериодным устройством, т. е. даже при полной проводимолсти используется половина мощности.
Симистор – двунаправленный тиристор – пропускает ток в 2х направлениях. Его состояние можно переключать как положительным, так и отрицательным импульсом. С помощью малого сигнала можно управлять большой нагрузкой.
Динистор – неуправляемый ключ.
(10)12 Бт. Принцип работы бт. Схемы включения бт
БТ – полупроводниковый элемент, с 2мя p-n переходами и тремя выводами, кот. служит для улучшения сигналов.
Транзистор состоит из 2х противоположно-включенных диодов, которые обладают одним общим p- или n- слоем. Электрод, связанный с ним, называется База. Обычно переход ЭБ – открыт, а БК – заперт, т.е. приложенное напряжение препятствует протеканию тока через него. Uкэ > Uбэ.
Uбэ = Uб-Uэ – это управляющий сигнал
Iэ = Iб + Iк. Далее, β – коэф-нт усиления (>= 10)
Iк = β * Iб – определяет основное св-во транзистора: небольшой ток Б управляет большим током К.
Усиление сигнала с помощью БТ.
Входное напряжение, которое надо усилить, подается от источника колебаний на участок БЭ. На Б также подано положительное смещение от источника E1, являющееся прямым напряжением для Э перехода. Цепь К питается от источника Е2. Для усиления Uвых в эту цепь включена нагрузка Rн. Напряжение источника E2 делится между сопр нагрузки Rн и сопр транзистора rтр. Если во входную цепь включается сточник колебаний, то при изменении его напряжения меняется ток эмиттера Iэ => rК0 => E2. Схемы включения:
с ОЭ – первая схема в этой шпаргалке.
с ОК: (Эмиттерный повторитель, используется для согласованя источников сигналов и нагрузок) + Сильная ООС
«+»: Сильная ООС
«-»: низкое Rвых, малая темпер. стабильность
c ОБ:
«+»: Темпер стабильн, высокий частотный диапазон
«-»: Меньше усиления по мощности
13. Параметры и хар-ки БТ. Режимы работы БТ.
- это Iб = f(Uбэ) – входная хар-ка (имеед вид ВАХ)

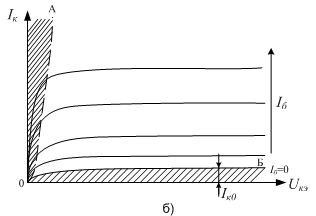

- это б. Iк = f(Uкэ) – выходная.
Это всё хар-ки n-p-n типа с ОЭ.
В режиме отсечки транзистор заперт, в режиме насыщения – полностью открыт и не реагирует на ВХ сигнал.
Режимы работы:
Активный – на Э переход прямое напряжение, на К – обратное.
Насыщения – оба перехода находятся под прямым напряжением.
Отсечения – к обоим переходам – обратное напряжение.
Параметры:
- Коэф. усиления по току: Кi = ∆Iвых/∆Iвх.
- по напряжению: Ku = ∆Uвых/∆Uвх.
- ВХ сопротивление: Rвх = Uвх/Iвх.
- ВЫХ сопр: Rвых = Uвых/Iвых.
