5. Выполн. Сплошной кладки из камней прав. Формы. Системы перевязки швов и кладки. Кладка перемычек, армирование кладки.

При сплошной кирп. кладке поперечные размеры столбов и толщину стен назн. кратными половине или целому кирпичу. ). Поэтому стены могут быть толщиной в 1/2 кирпича, 1, 1^1/2, 2, 2^1/2, 3 кирпича и т. д. Вертик. швы в кладке должны быть толщиной 8... 15 мм, а горизонт. —толщиной 10... 15 мм. Высота рядов кладки складывается из высоты кирпича или камней плюс толщина горизонтальных швов.

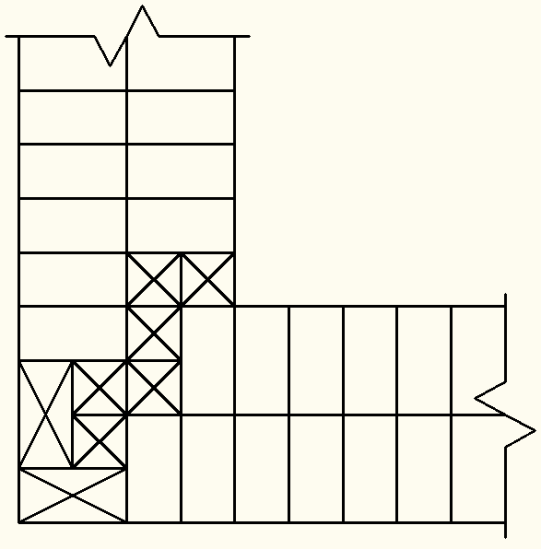

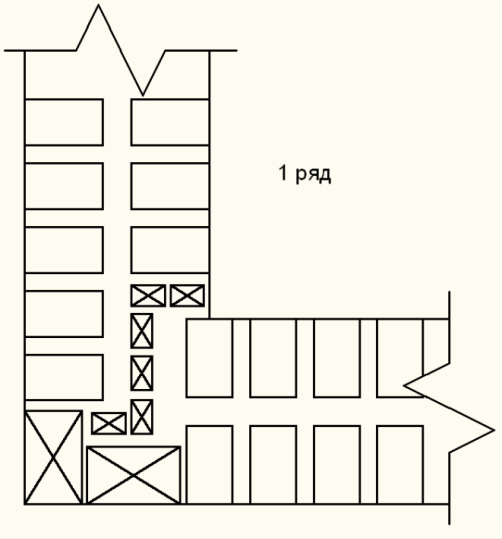

Перевязка швов:

1 .цепная (2ухрядная, 1орядная); 2.ногорядная; 3.ладка столбов простенков, исп. кладка системы Анинщика (трёхрядная).

На практике исп. многорядная система. В отличии от цепной кладки, многорядная имеет недостаток: меняя прочная, т.к. не нарушается правила привязки. Но обеспечивает более высокую производительность.

Кладка перемычек:

• Рядовая – перемычка изготавливается из кирпича: выкладывается по однорядной системе кладки, из отборного целого кирпича, заводят в простенки не менее 25 см, начинают кладку с установки опалубки, расстилают растворо, в который втапливают арматуру с завидением в стены не менее, чем на 25 см, из расчёта 1 стержень – на пол кирпича.

• Клинчатая – выкладывают по опалубкам в соответствующей формы. Ведут от пят к центру. В центре забивают кирпич, кторый замоноличивает перемычку.

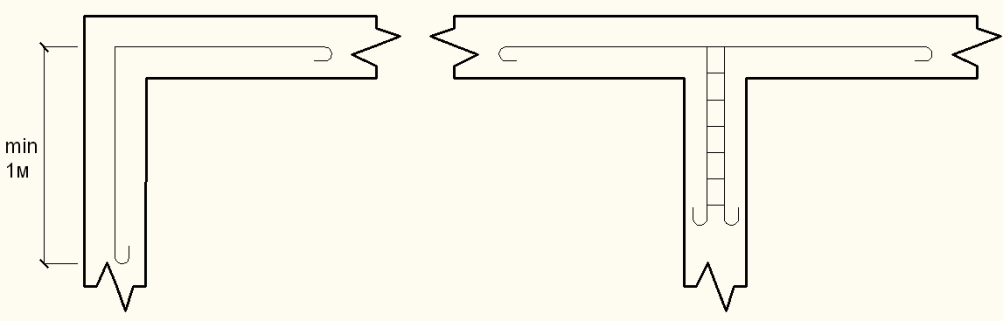

Армир. кладки: В зд. высотой более 7 этажей уст. Анкерные связи в углах наружн. стен и у мест примыкания внутр. стенка, уровне перекрытия. При этом, если высота этажа более 4м дополнитнльно армируется стена через 3м по этажу.

П ростенки при необход. армируют по расчёту, в кладку укладывают сетки. Сетки укладывают не менее чем через 5 рядов. В сетке min 3, max 12 см.

Толщина арм. max=толщине шва-4мм, используют диаметр от 3мм, диапозон арм. 3-8мм. Сетка должна иметь min 2 стержня выход. На поверхность кладки.

6. Кладка стен с облицовкой лицевым кирпичом.

Кладку стен с облицовкой кирпичами и камнями правильной формы применяют взамен трудоемкой штукатурки при оформлении каменных фасадов зданий массового строительства, а также внут­ренних стен вестибюлей, лестничных клеток, переходов и др. Об­лицовку ведут одновременно с кладкой стен специальным лицевым кирпичом и керамическими камнями различной обработ­ки и расцветки. Обычные размеры лицевого кирпича 250×120×65 или 88 мм, камней —250×120×140 мм, трехчетвертных —188×120×140 мм.

Облицовку стен кирпичом и керамическими камнями одновре­менно с кладкой выполняют с перевязкой облицовочного слоя с основным массивом кладки стены путем укладки тычковых рядов в облицовочном слое.

Применяют различные варианты перевязки облицовочного слоя с кладкой массива стены, из которых наиболее употребительны при возведении стен из кирпича многорядная и однорядная системы перевязки.

При возведении стен по многорядной системе перевязки с фасадной стороны, на высоте пяти рядов, ложками укладывается лицевой кирпич. Ложковые ряды прочно закреплены шестым тычковым рядом. Достоинство такого способа состоит в том, что лицевой кирпич, как наиболее дорогой, используется более рационально (на 1 м² фасадной плоскости его расходуется наимень­шее количество).

При однорядной системе перевязки облицовку фасадной плоскости производят чередованием ложкового и тычко­вого рядов. Этот способ является менее экономичным, так как в тычковых рядах на фасадную плоскость стены выходит кирпич размером 125×65 мм, а в ложковых—250×65 мм.

Чтобы обеспечить облицовочному слою большую архитектур­ную выразительность, перевязку вертикальных поперечных швов в этом слое можно осуществлять с отступлением от общих правил: вертикальные поперечные швы можно не перевязывать по всей высоте зданий или в пределах трех рядов кладки.
