Раздел 5 «Техническое обслуживание и ремонт радиоэлектронной техники»
121. При включении телевизора есть изображение, нет звука. Определить вероятную причину отказа.
1) УПЧИ
2) УПЧЗ
3) Селектор каналов
4) ВВ
122. При включении телевизора есть звук, нет изображения. Определить вероятную причину отказа.
1) АФУ
2) ВВ
3) Источник питания
4) УПЧИ
123. При включении телевизора на экране появляется горизонтальная полоса. Определить вероятную причину отказа.
1) Частотный детектор
2) ВВ
3) Блок кадровой развертки
4) УПЧ
124. При включении телевизора на экране появляется вертикальная полоса. Определить вероятную причину отказа.
1) Регулятор яркости
2) Блок кадровой развертки
3) Блок строчной развертки
4) Источник питания
125. При включении УНЧ появляется фон с частотой 100 Гц. Определить вероятную причину отказа.
1) Уменьшение емкости конденсатора фильтра
2) Отказ разделительного конденсатора
3) Отказ выходных транзисторов
4) Выгорел переход Коллектор - Эмиттер оконечного транзистора
126. При переключении диапазонов частоты в радиоприемнике возникает хрип в громкоговорителе. Определить вероятную причину отказа.
1) Уменьшение емкости конденсатора фильтра
2) На выходе источника питания увеличились пульсации напряжения
3) Окислились контакты в переключателе диапазонов
4) Витки проволоки слетели с катушки громкоговорителя
127. При воспроизведении звука в акустической системе появляется хрип. Определить вероятную причину отказа.
1) Отказ конденсатора фильтра в акустической системе
2) Витки проволоки слетели с катушки громкоговорителя
3) Нарушилась звукоизоляция внутри акустической системы
4) Уменьшение емкости конденсатора фильтра
128. Транзистор типа p-n-p включен по схеме c ОЭ. На коллекторе транзистора напряжение равно напряжению питания. Определить вероятную причину отказа.
1) Пробит переход База - Эмиттер
2) Пробит переход Коллектор - Эмиттер
3) Выгорел переход Коллектор - База
4) Пробит переход Коллектор - База
129. Транзистор типа p-n-p включен по схеме c ОК. На коллекторе транзистора напряжение равно напряжению плюс 36 В. На базе напряжение равно плюс 25 В. На эмиттере напряжения нет. Определить вероятную причину отказа.
1) Пробит переход База - Эмиттер
2) Пробит переход Коллектор - Эмиттер
3) Выгорел переход База - Эммитер
4) Пробит переход Коллектор – База
130. На выходе источника питания увеличились пульсации напряжения. Определить вероятную причину отказа.
1) Пробит стабилитрон
2) Уменьшение емкости конденсатора фильтра
3) Замыкание витков в трансформаторе
4) Выгорел переход Коллектор – База регулирующего транзистора
131. Каким этапом заканчивается ремонт РЭА?
1) Анализ причин отказа РЭА
2) Анализ поиска и устранения отказа РЭА
3) Протоколирование результатов ремонта
4) Уборкой рабочего места
132. С какого этапа рекомендуется начинать ремонт РЭА?
1) Выяснение внешних причин отказа
2) Проверка источника питания
3) Проверка регулировок
4) Включение РЭА
133. Почему рекомендуется протоколировать процесс ремонта РЭА?
1) Для отчета перед заказчиком
2) Для отчета перед начальником
3) Для повышения качества ремонта
4) Для формирования архива
134. В магнитофоне не стирается старая фонограмма. Определить вероятную причину отказа.
1) Генератор стирания-подмагничивания
2) УНЧ
3) Источник питания
4) Магнитная головка для стирания
135. При включении РЭА выходит из строя вставка плавкая. Определить вероятную причину отказа.
1) Наличие короткого замыкания в РЭА
2) Уменьшение емкости конденсатора фильтра
3) Выгорел переход Коллектор - Эмиттер оконечного транзистора
4) Вышел из строя включатель питания
136. При монтаже ЭРЭ выходят из строя входные каскады у микросхем. Определить вероятную причину отказа.
1) Динамическое электричество
2) Отсутствие необходимой вентиляции в зоне пайки
3) Статическое электричество
4) Заземление паяльной станции
137. При перемещении с холода в теплое помещение и последующем включении произошел отказ бытовой РЭА. Определить вероятную причину отказа.
1) Наличие помех промышленной частоты в помещении
2) Отсутствие вибрационной нагрузки
3) Появление конденсата на элементах РЭА
4) Отсоединение заземления
138. Что обеспечивает наличие керамического фильтрующего конденсатора на выходе источника питания?
1) Уменьшение коэффициента пульсации
2) Увеличение коэффициента стабилизации
3) Подавление импульсных помех
4) Уменьшение тока утечки фильтра
139. Какое действие необходимо произвести для выключения тиристора, при постоянном питающем напряжении?
1) Выключить управляющий сигнал
2) Уменьшить управляющее напряжение
3) Уменьшить управляющий ток
4) «Снять» напряжение питания
140. При настройке микрофонного усилителя в составе комплекса (с микрофоном и акустической системой) появляются посторонние звуки. Определить вероятную причину посторонних звуков.
1) Появление ПОС в УНЧ
2) Увеличение тока утечки фильтрующего конденсатора
3) Появление акустической ОС
4) Появление ООС в УНЧ
141. При включении вентилятора для охлаждения источника питания. В УНЧ появляется низкочастотный фон. Определить вероятную причину появления фона.
1) Отсоединение заземления
2) Появление синфазной помехи
3) Увеличение ёмкости фильтра
4) Наличие общих проводников в цепях питания электрики и электроники
142. Чем определяется структурная схема телевизионного приемника?
1) Элементной базой
2) Требованием заказчика
3) Требованиями потребителей
4) Способом кодирования телевизионного сигнала
143. С какой целью проводятся испытания РЭА?
1) Приработка РЭА
2) Имитация условий эксплуатации РЭА
3) Определение соответствия РЭА требованиям ТЗ
4) Для определения предельных нагрузок РЭА
144. Какой транзистор-аналог следует выбрать для замены транзистора КТ315Б?
1) 2Т3102В
2) КТ815Б
3) ГТ313Б
4) 1Т313В
145. Для замены отказавшего диода мостового выпрямителя рассчитанного на выходное напряжение 56 В, и ток 1,5 А, возможно выбрать диод с параметрами...
1) Обратное напряжение 40 В, прямой ток 2 А
2) Прямое напряжение 70 В, обратный ток 3 А
3) Прямое напряжение 56 В, прямой ток 1,5 А
4) Обратное напряжение 75 В, обратный ток 2 А

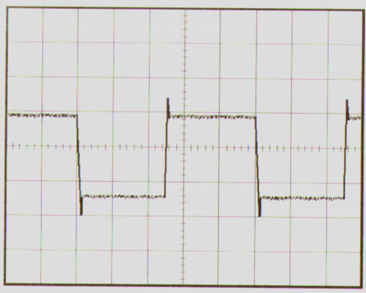

146. Определите частоту сигнала f, изображенного на экране осциллографа, если коэффициенты отклонения по осям X и Y соответственно равны: Kx = 1мс/дел, Ky = 2В/дел.
1) f = 5 кГц
2) f = 1 кГц
3) f = 200 Гц
4) f = 50 Гц
147. Определите амплитуду сигнала Umax, изображенного на экране осциллографа, если коэффициенты отклонения по осям X и Y соответственно равны: Kx = 5мс/дел, Ky = 1мВ/дел.
1) Umax = 1,8 мВ
2) Umax = 2,2 мВ
3) Umax = 2,6 мВ
4) Umax = 3,1 мВ
148. Каковы условия исправности транзистора при проверке его с помощью омметра?
1) Переходы коллектор-эммитер и коллектор-база имеют высокое сопротивление, а преход база-эммитер имеет низкое сопротивление при любой полярности подключения омметра
2) Переходы коллектор-эммитер и база-эммитер имеют высокое сопротивление, а преход коллектор-база имеет низкое сопротивление при любой полярности подключения омметра
3) Все прееходы имеют высокое сопротивление, когда они смещены в прямом направлении, и низкое сопротивление, когда они смещены в обратном направлении
4) Все прееходы имеют низкое сопротивление, когда они смещены в прямом направлении, и высокое сопротивление, когда они смещены в обратном направлении
149. При проверке исправности диода с помощью омметра получены следующие показания: сопротивление в прямом направлении 10 Ом, сопротивление в обратном направлении 15 Ом. Какие выводы можно сделать?
1) Диод пробит
2) Разрыв цепи
3) Диод исправен
4) Это не диод, а стабилитрон
150. При проверке исправности диода с помощью омметра получены следующие показания: сопротивление в прямом направлении 10 МОм, сопротивление в обратном направлении 150 МОм. Какие выводы можно сделать?
1) Диод пробит
2) Разрыв цепи
3) Диод исправен
4) Это не диод, а варикап
