Элементы управления функциональным генератором

  • Переключатель Manual определяет режим управления генератором функций (ручной или программный).

  • В ручном режиме функциональным генератором управляют переключатель Выбор функции, ручки Amplitude, Coarse Frequency и Fine Frequency.

  • В программном режиме функциональным генератором управляет программа прибор FGEN.

  • Выбор функции – определяет форму генерируемого сигнала. NI ELVIS может генерировать синусоидальный, прямоугольный и треугольный сигналы.

  • Ручка Amplitude регулирует амплитуду генерируемого сигнала.

  • Ручка Coarse Frequency устанавливает диапазоны частот на выходе функционального генератора.

  • Ручка Fine Frequency настраивает выходную частоту функционального генератора.

  • Более подробную информацию о программных элементах управления функциональным генератором можно найти в NI ELVIS Help.

Разъемы цифрового мультиметра (dmm)

  • Разъемы штекерного типа для тока (Current).

  • HI – вход положительной полярности для всех функциональных возможностей мультиметра, кроме измерения напряжения.

  • LO – вход отрицательной полярности для всех функциональных возможностей мультиметра, кроме измерения напряжения.

  • Разъемы штекерного типа для напряжения (Voltage)

  • HI – вход положительной полярности для измерения напря-жения.

  • LO – вход отрицательной полярности для измерения напряжения.

  • Если вы используете входы цифрового мультиметра на передней панели, не используйте его входы на макетной плате.

Разъемы осциллографа (scope)

  • Разъем CH A BNC – вход канала A осциллографа.

  • Разъем CH B BNC – вход канала B осциллографа.

  • Разъем Trigger BNC – вход синхронизации осциллографа.

  • Если вы используете входы осциллографа на передней панели, не используйте его входы на макетной плате.

Внимание! Подключая разные сигналы одновременно к разъемам осциллографа на макетной плате и к разъемам на панели управления, вы их замыкаете, что может повредить схему, собранную на макетной плате.

Задняя панель ni elvis

На задней панели NI ELVIS расположены следующие компоненты, показанные на рис. П.1.4.

  • Выключатель питания рабочей станции. Используйте этот выключатель для полного отключения от сети рабочей станции.

  • Разъем для подключения источника постоянного/переменного тока. Используйте этот разъем для электропитания станции.

  • Разъем для подключения DAQ прибора с 68-контактным разъемом. Используйте этот разъем для подключения DAQ прибора к рабочей станции.

Рис. П.1.4. Задняя панель NI ELVIS:

1 – выключатель питания рабочей станции, 2 – разъем для подключения источника постоянного /переменного тока, 3 – разъем для подключения DAQ прибора с 68-контактным разъемом

Макетная плата

Макетная плата NI ELVIS соединяется с настольной рабочей станцией. Макетная плата предназначена для монтажа электронной схемы и содержит необходимые разъемы для доступа к сигналам. С одной рабочей станцией можно использовать несколько взаимозаменяемых макетных плат.

Макетная плата подключается к рабочей станции с помощью стандартного разъема PCI, поэтому вы можете создавать собственные печатные платы и подключать их к NI ELVIS. Все контактные разъемы макетной платы расположены по обеим ее сторонам. Каждому сигналу соответствует ряд контактов, причем ряды объединены в соответствии с их функциональностью.

Схема расположения частей макетной платы приведена на рис. П.1.5.

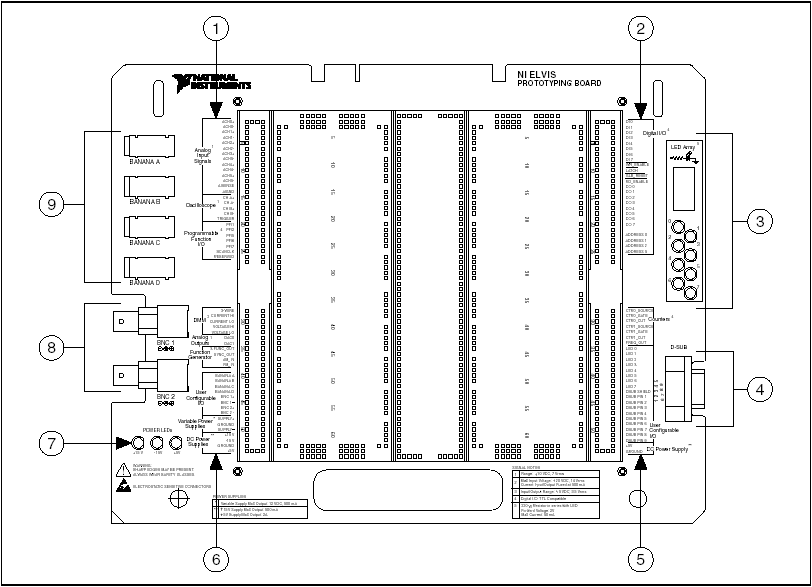

Рис. П.1.5. Макетная плата:

1 – контактные площадки аналогового ввода, осциллографа и программируемого функционального ввода/вывода, 2 – контактные площадки цифрового ввода/вывода, 3 – массив индикаторов, 4 – разъем D-Sub, 5 – контактные площадки счетчика-таймера, настраиваемого ввода/вывода и источника постоянного тока, 6 – контактные площадки мультиметра, аналогового вывода, функционального генератора, настраиваемого ввода/вывода, 7 – индикаторы питания, 8 – BNC- разъемы, 9 – разъемы штекерного типа

На макетной плате есть разъемы источника питания на ±15 и 5 В. Этого достаточно, чтобы собрать многие универсальные схемы.
