- •1. Атомно-кристаллическое строение металлов. Основные типы кристаллических решеток. Анизотропия. Полиморфизм.
- •2. Строение реальных кристаллических материалов. Дефекты кристаллического строения.
- •3. Теоретическая и реальная прочность. Пути повышения прочности металлов и сплавов.
- •4. Понятие о сплавах. Твердые растворы, механические смеси, химические соединения.
- •5. Экспериментальное построение диаграмм состояния.
- •6. Правила расшифровки диаграмм состояния двойных сплавов. Основные типы диаграмм состояния и их расшифровка.
- •7. Возможности термической обработки в связи с диаграммами состояния сплавов (диффузионный отжиг, отжиг для измельчения зерна, закалка, отпуск и старение).
- •8. Отжиг двойных сплавов. Виды и цели отжига.
- •9. Закалка двойных сплавов. Виды закалки (на пересыщенный твердый раствор, на мартенсит). Отпуск (старение).
- •10. Диаграмма состояния сплавов железо-цементит. Расшифровка, практическое применение.
- •11. Классификация сплавов по диаграмме железо-цементит (стали, чугуны). Маркировка углеродистых сталей, их классификация по структуре и назначению.
- •12. Чугуны (белые, серые, ковкие и высокопрочные). Маркировка, структура, свойства и применение чугунов.
- •13. Предварительная термическая обработка стальных заготовок (нормализация, отжиг).
- •14. Предварительная термическая обработка углеродистых инструментальных сталей.
- •15. Перегрев и пережог стали, их влияние на механические свойства стали.
- •16. Диаграмма изотермического распада переохлажденного аустенита (с-образные кривые). Критическая скорость закалки стали.
- •17. Окончательная термическая обработка стальных изделий (вал, пружина, инструмент).
- •19. Закалка сталей. Внутренние напряжения при закалке.
- •20. Закалочные среды. Способы закалки.
- •21 Дефекты при закалке сталей (закалка с перегревом, неполная закалка).
- •22. Отпуск закаленных углеродистых сталей. Виды и назначение отпуска. Влияние отпуска на структуру и механические свойства закаленной стали.
- •23. Основные характеристики прочности металлов при статистических нагрузках (σΒ, στ, δ, ψ). Ударная вязкость (kcu).
- •24. Прокаливаемость сталей. Влияние несквозной прокаливаемости на механические свойства сталей. Критический диаметр (Dкр). Метод торцовой закалки.
- •25. Термическая обработка конструкционных (изделие типа вал, шестерня) и рессорно-пружинных сталей с учетом прокаливаемости.
- •26. Легированные стали. Фазы, образуемые легирующими элементами в сплавах на основе железа. Влияние легирующих элементов на диаграмму изотермического распада аустенита и прокаливаемость.
- •27. Влияние легирующих элементов на критические точки железа и механические свойства феррита (нв, kcu).
- •28. Классификация легированных сталей по структуре, маркировка и области их применения.
- •29. Конструкционные легированные стали и их термообработка (цементуемые, улучшаемые. Рессорно-пружинные стали).
- •30. Дефекты легированных сталей (дендритная ликвация, отпускная хрупкость, флокены).
- •31. Коррозионно-стойкие (нержавеющие) стали: хромистые (ферритный и мартенситный класс) и хромоникелевые (аустенитный класс). Маркировка, структура, свойства, области применения.
- •32. Термическая обработка коррозионно-стойких хромистых и хромоникелевых аустенитных сталей.
- •33. Межкристаллитная коррозия аустенитных нержавеющих сталей и способы ее ослабления.
- •34. Износостойкие стали, их термическая обработка, области применения.
- •35. Шарикоподшипниковые стали. Маркировка, термическая обработка.
- •36. Инструментальные легированные стали перлитного класса. Маркировка, термическая обработка.
- •37. Быстрорежущие стали и их термическая обработка. Маркировка, области применения.
- •38. Твердые сплавы. Марки. Применение.
- •39. Теплостойкость инструментальных углеродистых и легированных сталей и твердых сплавов.
- •40. Наклеп. Влияние степени наклепа на структуру и механические свойства стали.
- •41. Рекристаллизация. Размер зерна при рекристаллизации. Критическая степень наклепа.
- •42. Способы поверхностного упрочнения стальных изделий. Наклеп.
- •43. Поверхностная закалка сталей (твч), режим термической обработки.
- •44. Цементация. Виды цементации. Термическая обработка цементированных изделий.
- •45. Азотирование. Стали для азотирования.; режим термической обработки.
- •46. Цианирование сталей.
- •47. Диффузионная металлизация (алитирование, хромирование, силицирование, борирование).
- •48. Прочность металлов при высоких температурах. Понятие жаропрочности. Жаропрочные стали и сплавы, их области применения.
- •49. Длительная прочность и длительная пластичность металлов.
- •50. Ползучесть металлов. Кривые ползучести, скорость ползучести.
- •51. Релаксация напряжений в металлах.
26. Легированные стали. Фазы, образуемые легирующими элементами в сплавах на основе железа. Влияние легирующих элементов на диаграмму изотермического распада аустенита и прокаливаемость.
Легированные стали – в которые вводят различные элементы (Cr, Ni, Mn, Si, W, V, Mo, Ti, Co, Al, B, N, Nb и др) в определенных количествах для изменения ее свойств и структуры.
Fe,C-основа; S,P-вредные примеси; Si,Mn,Al-раскислители+легирующие элементы. Mn≈0.8%, Si≈0,5% - сталь не легированной (легир.эл-ты - раскислители).
По влиянию на устойчивость аустенита и на форму С-образных кривых легирующие элементы разделяются на две группы.
Элементы, которые растворяются в феррите и цементите (кобальт, кремний, алюминий, медь, никель), оказывают только количественное влияние на процессы превращения. Замедляют превращение (большинство элементов), или ускоряют его (кобальт) (рис.17.2 а)
Влияние легирующих элементов на превращение переохлажденного аустенита: а – некарбидообразующие элементы; б — карбидообразующие элементы
Карбидообразующие элементы (хром, молибден, вольфрам, ванадий, титан) вносят и качественные изменения в кинетику изотермического превращения. При разных температурах они по разному влияют на скорость распада аустенита
В ажным является замедление скорости распада. Это способствует более глубокой прокаливаемости и переохлаждению аустенита до интервала мартенситного превращения при более медленном охлаждении (масло, воздух). Увеличивают прокаливаемость хром, никель, молибден, марганец, особенно при совместном легировании
В отожженном состоянии легированные стали по механическим свойствам не отличаются от углеродистых. Поэтому, обеспечение необходимой прокаливаемости – первоочередная задача легирования. Почти все легирующие элементы, кроме кобальта, повышает устойчивости переохлажденного аустенита, снижает критическую скорость закалки и увеличивает прокаливаемость.
27. Влияние легирующих элементов на критические точки железа и механические свойства феррита (нв, kcu).

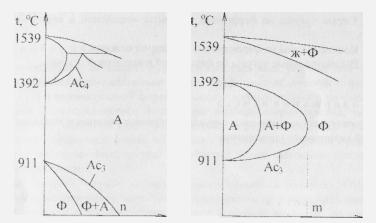

По характеру влияния на критические температуры: 1) элементы (Ni,Mn…) расширяющие область существования γ-твердого раствора. Некоторые могут снизить t(γ->α) до комнатной (точка n). Значит даже при медленном охдаждении сплав будет иметь структуру аустенита. 2) элементы (Cr,Si…) ограничивающие область существования γ-твердого раствора. Если их больше m, то сплав не переходит в аустенит.
Легирующий элемент |
Вход в тв р-р с Fe и упр его |
Увел. Удар. вязкость KCU |
Расш обл A |
Суж обл A |
Увел прок алив |
Способ раски слению |
Обр устойч карбид |
Пов сопр коррозии |
Ni |
+ |
+ |
+ |
- |
+ |
- |
- |
+ |
Cr |
+ |
- |
- |
+ |
- |
- |
+ |
+ |
Mn (более 1%) |
+ |
+ |
+ |
- |
+ |
+ |
+ |
+ |
Si (более 0,8%) |
+ |
+ |
- |
+ |
- |
+ |
- |
- |
W |
- |
- |
- |
- |
- |
- |
+ |
- |
Сu (0,3 — 0,5%) |
+ |
- |
- |
- |
- |
- |
- |
+ |
По характеру влияние на полиморфные превращения легирующие элементы можно разделить на две группы:
1) элементы (Cr, W, Mo, V, Si, Al и др.), достаточное содержание которых обеспечивает существование в сталях при всех температурах легированного феррита (ферритные ставы);
2) элементы (Ni, Mn и др.), стабилизирующие при достаточной концентрации легированный аустенит при всех температурах (аустенитные сплавы). Сплавы, только частично претерпевающие превращение гамма->альфа, называются, соответственно, полуаустенитными или полуферритными.
Легирование феррита сопровождается его упрочнением. Наиболее значительно влияют на его прочность марганец и хром. Причем чем мельче зерно феррита, тем выше его прочность.
Многие легирующие элементы способствуют измельчению зерен феррита и перлита в стали, что значительно увеличивает вязкость стали. Однако все легирующие элементы, за исключением никеля, при содержании их в растворе выше определенного предела снижают ударную вязкость, трещиностойкость и повышают порог хладноломкости. Никель понижает порог хладноломкости.
Легированный аустенит парамагнитен, обладает большим коэффициентом теплового расширения. Легирующие элементы, в том числе азот и углерод, растворимость которого в аустените при нормальной температуре достигает 1%, повышают его прочность при нормальной и высокой температурах, уменьшают предел текучести.
