Задание №10

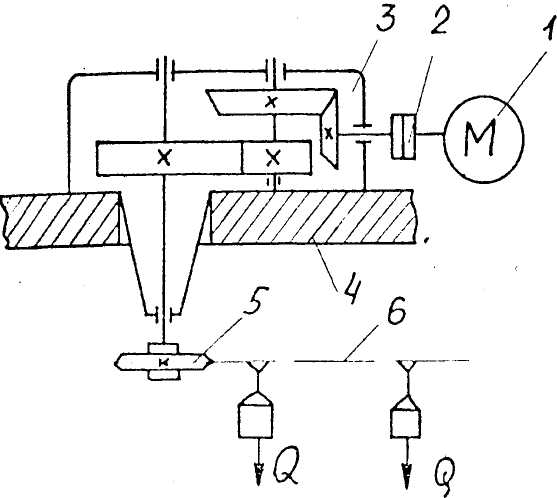

Электродвигатель; - Муфта; - Коническо - цилиндрический редуктор;
4 - Перекрытие; 5 - Звездочка конвейера; 6 - Плоскость хода цепи.
Величины |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Мощность Р кВт |
2,5 |
2,8 |
3,0 |
3,3 |
3,5 |
3,4 |
3,0 |
2,6 |
2,4 |
1,9 |
Окружная скорость v м/с |
0,7 |
0,8 |
0,9 |
1,0 |
1,0 |
1,1 |
1,0 |
0,9 |
0,8 |
0,7 |
Шаг тяговой цепи t мм |
100 |
100 |
100 |
100 |
80 |
80 |
80 |
80 |
80 |
100 |
Число зубьев звездочки |
8 |
8 |
7 |
7 |
6 |
6 |
8 |
8 |
7 |
7 |
Расчетный срок службы, лет |
7 |
8 |
8 |
6 |
6 |
7 |
7 |
5 |
5 |
8 |
Используя схему и табличные данные необходимо выполнить:
Для получения оценки «Удовлетворительно»:
Энерго-кинематический расчет привода;
Полный расчет быстроходной передачи
Начертить быстроходный вал и зубчатое колесо
Для получения оценки «Хорошо»: выполнить пункты задания - 1,2,4,5,6,7
Рассчитать тихоходную передачу;
Подобрать шпонки и сделать их проверку;
Подобрать подшипники.
Выполнить сборочный чертеж редуктора, одну проекцию
Для получения оценки «Отлично»: выполнить пункты задания-1,2,3,4,5,6,7,8
8. Выполнить сборочный чертеж редуктора в двух проекциях.
