Генератор «емкостная трехточка»

Для возбуждения генератора на заданной частоте требуется, чтобы коэффициент усиления удовлетворял условию

Kβ ≥ 1 или K ≥ 1/β. (2.6)

Схема параллельного контура, используемого в генераторе, показана на рис. 2.6, а и 2.7. Заметьте, что выходное напряжение U_вых между кол­лектором и землей формируется на конденсаторе С₁, в то время как напря­жение ОС (между базой и землей) – на конденсаторе С₂. Отношение U_ОС / U_вых представляет собой коэффициент передачи цепи ОС:

β = , β = или 1/β = С₂/С₁. (2.7)

Для возникновения генерации должно выполняться условие K₀ ≥ С₂/С₁.

а б в

Рис. 2.6. Схемы контуров:

а – емкостная трехточка; б – индуктивная трехточка;                                             в – кварц

Рис. 2.7. Схема генератора «емкостная трехточка»

Частота параллельного резонанса для такого генератора определяется из следующих соотношений:

X_L = X_C, где С = С₁С₂/(С₁+ С₂); (2.8)

2πfL = 1/2πfC; (2.9)

; (2.10)

. (2.11)

Импульсные генераторы Несинхронизированный мультивибратор

Несинхронизированный мультивибратор представляет собой двухкаскадный усилитель с взаимно перекрещивающимися связями между каскадами (рис. 2.8). С одного из его коллекторов можно снять колебание в виде меандра, с другого – то же, только противоположной полярности (рис. 2.9). Мультивибратор является разновидностью насыщенного ключа. Ключ – это инвертирующий усилитель, который может переключаться из состояния отсечки в состояние насыщения. Переключаемый инвертор будет находиться в том или ином состоянии определенное время, в течение которого базовый ток каскада работает в режиме насыщения. В мультивибраторе используется

а б

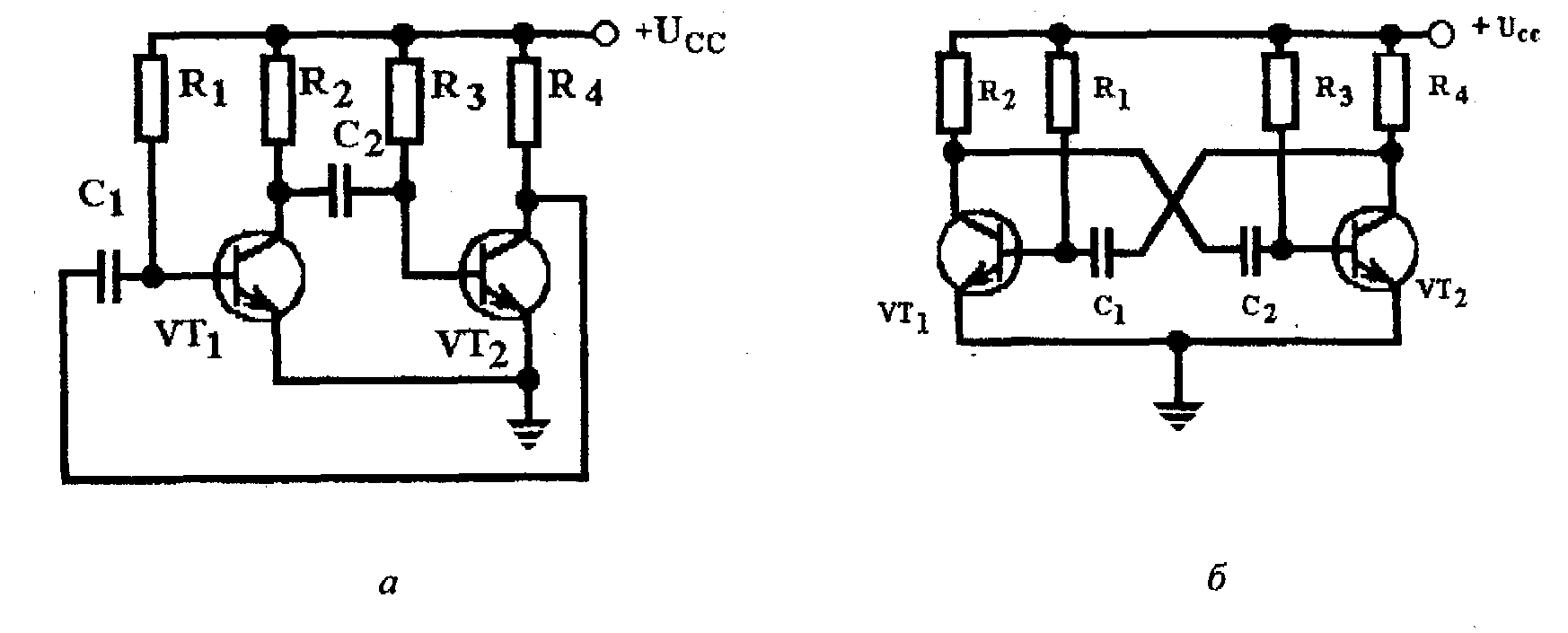

Рис. 2.8. Несинхронизированный мультивибратор:

а – в двухкаскадном варианте; б – общепринятое начертание с перекрестными связями

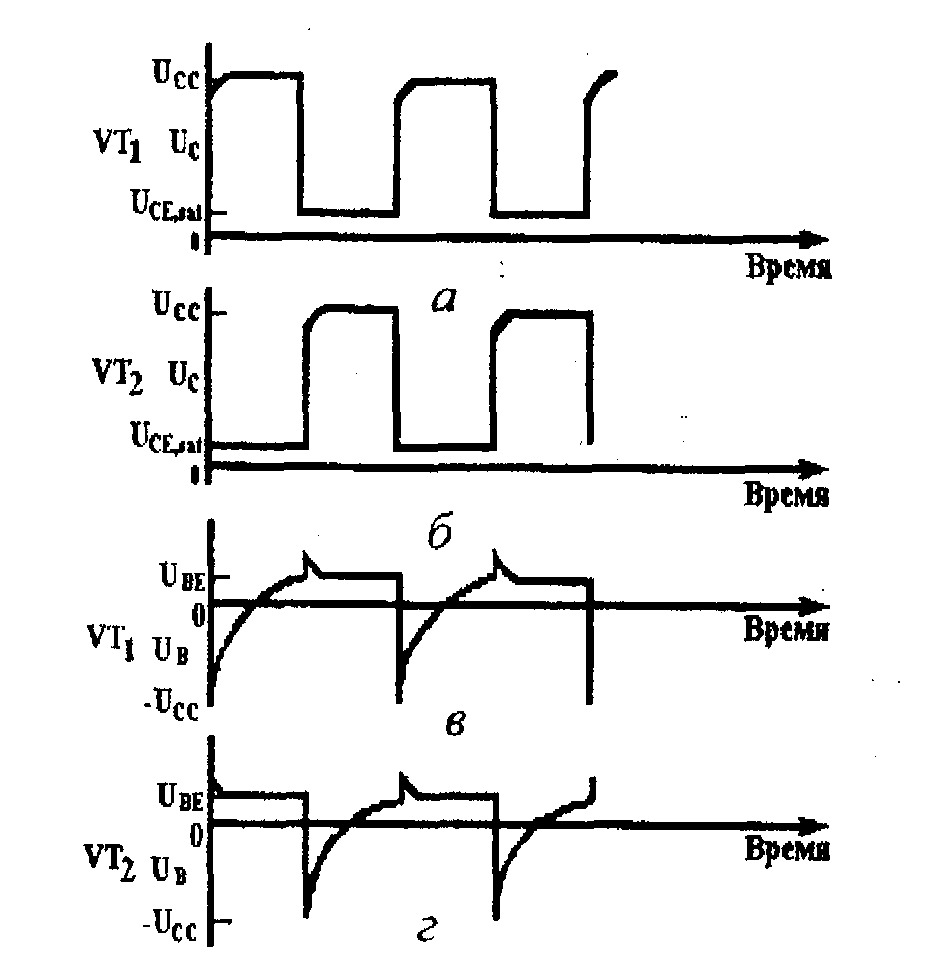

Рис. 2.9. Эпюры напряжений на электродах транзисторов несинхронизированного                      мультивибратора:

а – на коллекторе VT₁; б – на коллекторе VT₂;             в – на базе VT₁; г – на базе VT₂

времязадающий конденсатор, опреде­ляющий временно;´й интервал между включенным и выключенным состояниями схемы. Как показано на рис. 2.8 и 2.9, напряжение коллектора выключенного тран­зистора VT₁ равно напряжению U_cc. Поскольку при этом транзистор VT₂ вклю­чен, напряжение U_С2 соответствует напряжению насыщения и близко к 0,1 В. Емкость С₁ оказывается включенной последовательно с сопротивлением R₁ между U_cc и землей через открытый транзистор VT₂.

Конденсатор С₁ разряжается через резистор R₁, удерживая транзистор VT₁ в режиме отсечки, пока произведение IR₁ не уменьшится настолько, чтобы U_ВЕ1 достигло такого значения, при котором схема переключается (около 0,6 В). Когда транзистор VT₁ включается, напряжение U_CE падает до напряжения на­сыщения U_{CE нас}. Тогда изменяется напряжение, приложенное к базе VT₂ благо­даря заряду С₂. Транзистор VT₂ быстро переходит в режим отсечки. ПОС вызывает автоматическое повторение цикла. Если полярность напряже­ния в момент переключения транзистора изменяется, то вариация мгновенного напряжения на схеме составляет 2U_cc.
