3.2.4 Конструктивный узел
1. На разрезе здания соответствующее место обвести овалом или окружностью (сплошной тонкой линией), с обозначением на полке линии-выноски порядкового номера узла арабской цифрой в соответствии с рисунком 15. Если узел помещен на другом листе, то номер листа указать под полкой линии-выноски или на полке линии-выноски рядом в скобках. Над изображением узла в окружности указать его порядковый номер и номер листа, если узел изображен на другом листе документа (рис. 15).
2. В соответствующем масштабе вычертить в тонких линиях увеличенное изображение, на котором указать все необходимые подробности, которые не указаны на основном чертеже.
3. Оформить, при необходимости, выносные элементы к многослойным конструкциям. На выносных надписях указать название каждого слоя и его толщину в миллиметрах. Эти надписи поместить в порядке расположения слоев материала со стороны стрелки.
4. Выполнить штриховку соответствующего материала конструкции согласно ГОСТ 2.306-68.

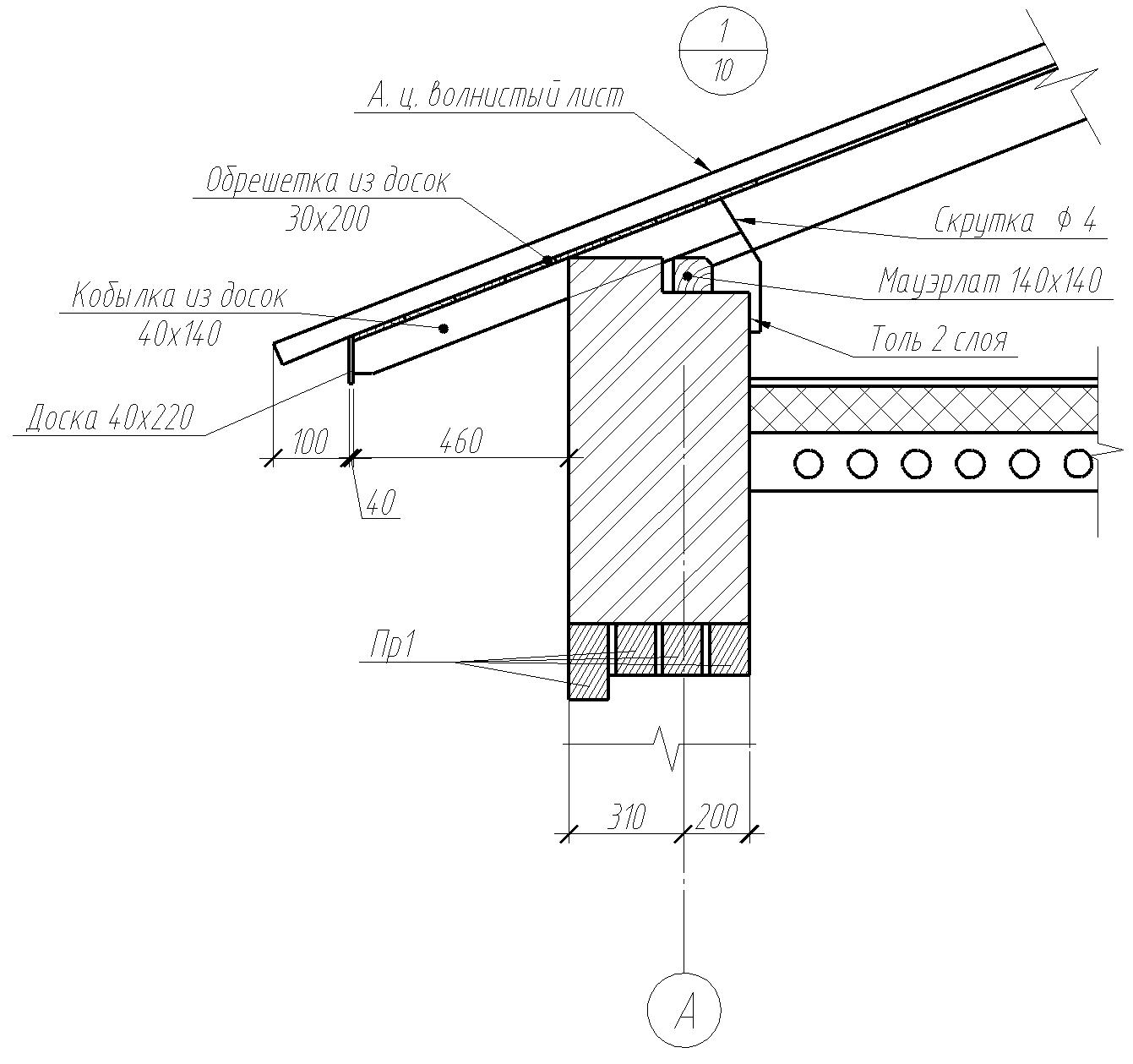

Рисунок 15 – Обозначение и маркировка узлов
5. Выполнить обводку изображений.
Пример оформления конструктивных узлов здания изображен на рис.18.
Рисунок 14 – Образец выполнения плана здания

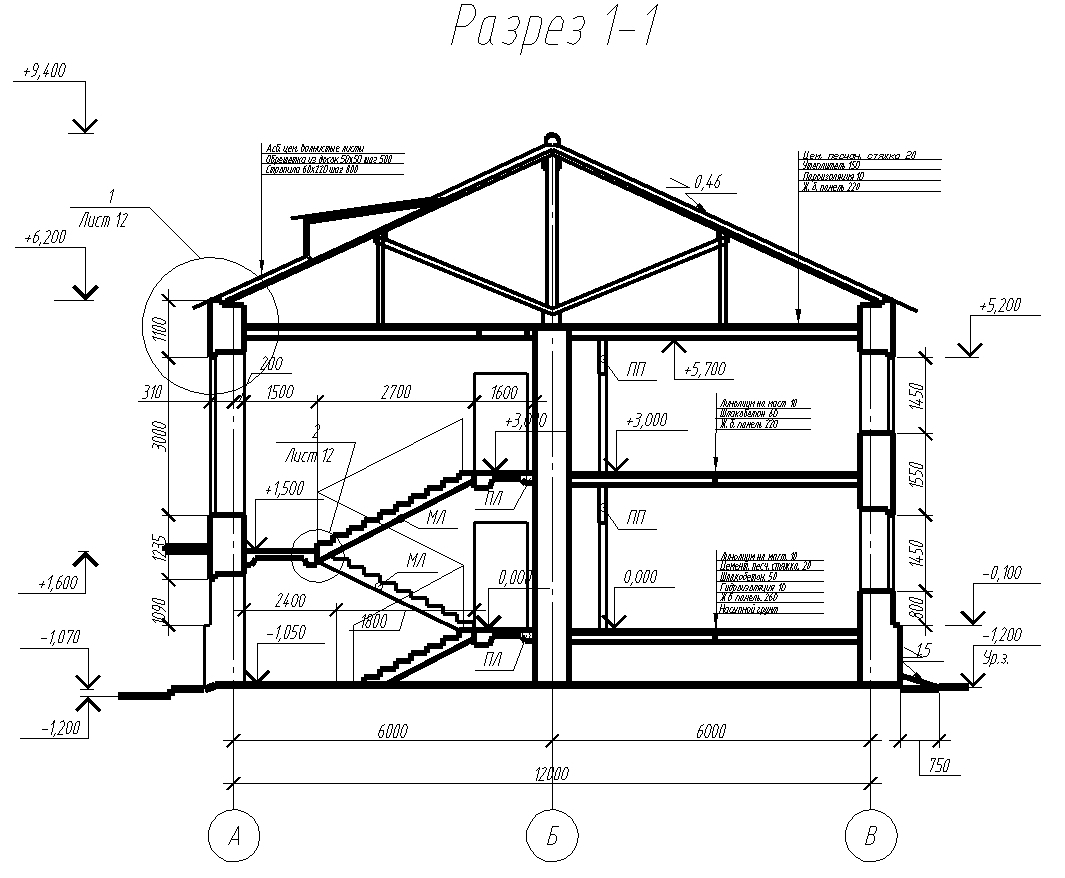

Рисунок 16 – Образец выполнения разреза здания
Рисунок 17 – Образец выполнения фасада здания
Рисунок 18 – Образец выполнения узла здания
3.3 Контрольные вопросы
Какие документы входят в основной комплект архитектурно-строительных чертежей.
Требования к оформлению архитектурно-строительных чертежей.
План этажа здания. Определение. Последовательность вычерчивания.
Какие правила нанесения координационных осей на плане этажа здания.
Правила нанесения наружных и внутренних размеров на плане здания.
Условные изображения отдельных видов санитарно-технического оборудования.
Разрез здания. Определение, классификация. Последовательность вычерчивания.
Какую отметку в здании принимают за «нулевую».
Правила нанесения отметок уровня на разрезе и фасаде здания.
Какой размер принимается за высоту этажа?
Условное обозначение оконных и дверных проемов на плане и разрезе здания. Что такое четверть, ее размеры и назначение.
Из каких конструкций состоит лестничная клетка?
Как подсчитывается количество ступеней в марше? От каких параметров зависит количество ступеней?
Фасады здания. Определение, классификация. Правила оформления.
Конструктивный узел здания. Правила вычерчивания.
Маркировка и обозначение конструктивного узла здания.
Правила оформления выносных надписей.
Графические обозначения материалов на конструктивных разрезах и узлах здания.
