Приложение б
ОБОРУДОВАНИЕ ДЛЯ ПАЙКИ И ОЧИСТКИ |
|||
Наименование |
Характеристика |
Скорость конвейера, м/мин |
Габаритные размеры, мм |
Автомат пайки микросхем APГIМ
|
Микросхемы в корпусе 401.14, 50 шт. в кассете, 30 кассет. Производительность – 400 шт/ч |
- |
1400х850х1020 |
Автомат сборки плат АСП 902П |
Установка и пайка ИМС в корпусе 401.14-3,4 на платы групповым паяльником. Производительность – до 800 шт/ч |
- |
1380х830хl300 |
Установка пайки волной УПВ– 903Б |
Пайка плат волной припоя с шириной до 300 мм. Механический нагнетатель припоя, пенное флюсование |
0,5–3,0 |
2020х700х1460 |
Установка пайки Astra-300 Hol1is Engineering (США) |
Широкая волна припоя (до 400 мм). Воздушный нож для удаления излишков припоя. |
0,5–5,0 |
3600х1067х1620 |
Установка пайки 6TF /160 Kirsten (Швейцария) |
Пайка плат шириной до 160 мм. Электромагнитный нагнетатель припоя. Настольное исполнение |
0,3–3,0 |
2300х680х560 |
Установка пайки Econopak-229 Electrovert (Канада) |
Пайка обычных и чиповых элементов двойной волной припоя шириной до 380 мм. Микропроцессорное управление |
0,3–3,0 |
4267x1700x1910 |
Установка пайки ETS-250 ERSA |
Пайка смешанного монтажа на платах шириной до 250 мм с ИК подогревом в серийном производстве |
0,3–3,0 |
2300х580х560 |
Установка пайки EWS-400 ERSA |
Пайка смешанного монтажа на платах шириной до 400 мм в инертной атмосфере и в крупносерийном производстве |
0,3–4,0 |
|
Линия промывки плат ЛПП-90 1 |
Групповая 4-стадийная отмывка плат в растворителях. Мощность – 30 кВт |
0,1–1,2 |
3200х900х1400 |
Линия промывки плат Aquapak |
Многостадийная отмывка плат после пайки. Число ванн – 2 – 5 |
2–6 |
5000х600хll00 |
|
|

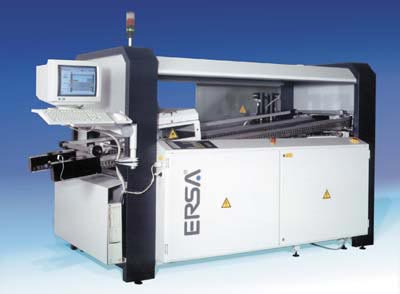

ETS–250 |
EWS–400 |
Рисунок Б.1 – Оборудование волновой пайки
Приложение в
ОБОРУДОВАНИЕ ДЛЯ ПОВЕРХНОСТНОГО МОНТАЖА |
||
наименование |
назначение |
Технические характеристики |
Установка трафаретной печати Трасса-43025 НПП «Радуга» |
Ручное нанесение паяльной пасты через металлические шаблоны ракелем |
Рабочее поле 200х300 мм. Скорость движения ракеля – 3,8-15,2 мм/с |
Полуавтомат трафаретной печати SP-20
|
Нанесение паяльной пасты в полуавтоматическом режиме. Ручная загрузка-выгрузка плат |
Рабочее поле до 521х470 мм. Скорость движения ракеля – 9,5-12,7 мм/с |
Полуавтомат трафаретной печати SPM
|
Нанесение паяльной пасты в полуавтоматическом режиме. Встроенная система управления, система технического зрения |
Рабочее поле до 508х406 мм. Скорость движения ракеля – 6,35-12,7 мм/с |
Автомат трафаретной печати Uimpaprint 2000
|
Нанесение паяльной пасты в автоматическом режиме: загрузка и выгрузка плат, совмещение, контроль качества. |
Производительность – до 300 шт/ч. Компоненты – от чип до микросхемы PLCC |
полуавтомат трафаретной печати ERSA 248 |
Обеспечивает высокую точность нанесения паяльной пасты и гибкость в управлении |
Рабочее поле – до 500х400мм. Скорость движения ракеля – 10-70мм/с |
Автомат трафаретной печати INFINITI |
Высокая скорость и точность |
Рабочее поле – до 510х508 мм. Скорость движения ракеля – 20-150мм/с |
Манипулятор Трасса-4301 НПП «Радуга» Россия |
Ручная установка компонентов на платы вакуумным пинцетом, перемещаемым по осям x/y/z |
Рабочее поле 200х300 мм. Производительность 600–1000 шт/ч |
Манипулятор LM901 (Philips, Hollaпd) |
Ручная установка компонентов на платы, автоматическое включение вакуума при захвате |
Габариты платы – до 440х245 мм. Производительность – до 1000 шт/ч. Количество типономиналов – до 1500 |
Полуавтомат SM902 (Philips, Hollaпd) |
Установка компонентов по программе с 2- координатным механизмом наведения головки |
Производительность – 1,5-2,4 тыс. шт/ч. Количество типономиналов – до 32 |
Установка монтажа SMD ЭВ–8317–2М Беларусь |
Установка компонентов 0603, 0805, 1206, SOT23, SOD 110 |
Производительность – 2,0 тыс. шт/ч. Количество типономиналов – до 40/ Габариты 890х980х1350 мм |
Полуавтомат ЕСМ96 (Philips, Holland)
|
Полуавтоматическая установка компонентов на платы. Техническое зрение с 2 камерами |
Производительность – до 3500 шт/ч. Питатели –ленты, кассеты, матричные поддоны |
Автомат монтажа SMD ЭМ-4425 Беларусь |
Автомат монтажа SMD на платы размером до 250х 350 мм с одной головкой и техническим зрением |
Производительность – до 4500 шт/ч. 64 питателя из ленты. Габариты 700800850 мм |
Автомат MT-D(NM-2501) (Panasonic, Japan)
|
Автоматическая установка компонентов с шагом до 0,5 мм и возможностью гибкой наладки |
Компоненты – от чипа до PLCC 40х40 мм' Производительность до 10000 шт/ч |
Продолжение приложения В
Автомат МСМIII (Philips, Holland)
|
Автоматическая установка компонентов с возможностью гибкой переналадки и управлением от ПЭВМ |
Производительность – до 12000 шт/ч. Компоненты – чип, ИМС. габариты платы – до 450х450 мм |
Автомат HSl80 (Sieтeпs, Gегтапу)
|
Автоматическая установка компонентов с возможностью гибкой переналадки и управлением от ПЭВМ |
Производительность – до 10000 шт/ч. Компоненты – чип, SOT –23, SOT –89. Габариты платы – до 380х210 мм |
Установка ИК конвекционной пайки Трасса–5610 |
Ширина конвейера 250 мм, 5 зон нагрева, |
Скорость конвейера 0,50–2,5 м/мин. Габариты 1630х465х180 мм |
Установка ИК пайки Радуга-21М |
Ширина конвейера 400 мм. Компьютерное управление температурным профилем |
Скорость конвейера 0,15–2,5 м/мин. Габариты 2000х770х1150 |
ИК печь конвекционного оплавления Omni Flex Electrovert |
Ширина конвейера 300–500 мм, 7 зон нагрева, 2 охлаждения, для плотного двухстороннего смешанного монтажа |
Скорость конвейера 0,5–3,5 м/мин. Габариты в плане 4940х1168 |

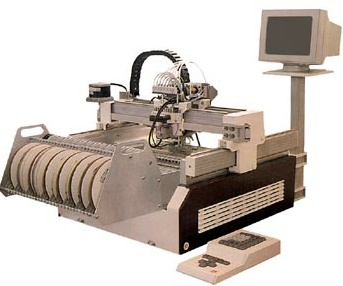

ЭМ–4425 Манипулятор LM901
