109. Классификация способов изготовления пп.

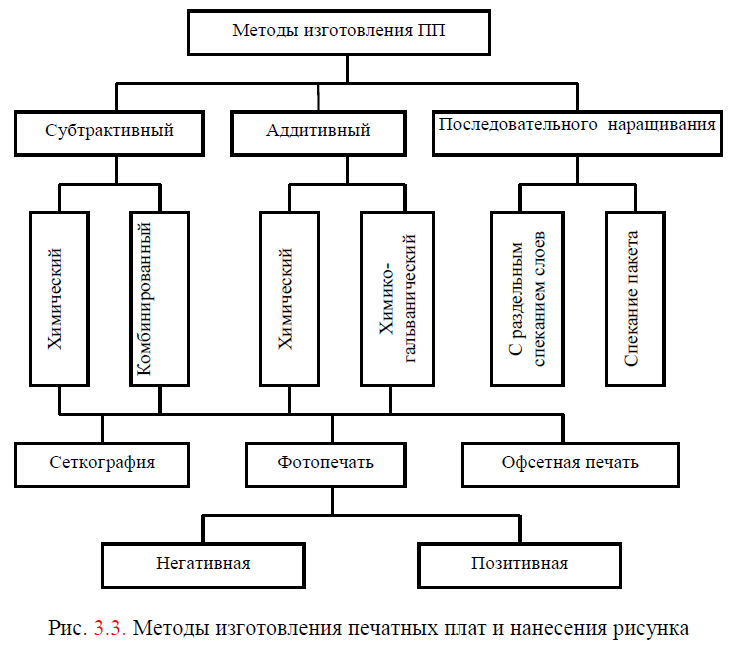

Методы изготовления плат разделяют на три группы (рис. 3.3):
- субтрактивные,
- аддитивные,
- последовательного наращивания.
При субтрактивных методах (от лат. substratio – отнимание) проводящий рисунок образуется путем удаления фольги с незащищенных участков поверхности. Для этого на фольгированный диэлектрик наносится рисунок схемы, а незащищенные участки фольги стравливаются. Дополнительная химико-гальваническая металлизация монтажных отверстий позволяет получать двусторонние платы комбинированными методами. К недостаткам субтрактивного химического метода относятся значительный
расход меди и наличие боковогоподтравливания элементов печатных проводников, что уменьшает адгезию фольги к основанию.
Указанного недостатка лишен аддитивный (от лат. additio – прибавление) метод изготовления ПП, основанный на избирательном осаждении химической меди на нефольгированный диэлектрик. При этом используют диэлектрик с введенным в его состав катализатором и адгезивным слоем на поверхности. Платы, изготовленные аддитивным методом, имеют высокую разрешающую способность (проводники шириной до 0,1 мм), затраты на производство таких плат ниже – экономятся медь, химикаты для травления и улучшается экологическая обстановка на предприятиях. Аддитивный метод имеет более высокую надежность, т. к. проводники и металлизацию отверстий получают в едином химико-гальваническом процессе, устраняется подтравливание элементов печатного монтажа. Однако применение аддитивного метода в массовом производстве ограничено низкой производительностью процесса химической металлизации, интенсивным воздействием электролитов на диэлектрик, недостаточной адгезией проводников.
При полуаддитивном, или химико-гальваническом, методе на диэлектрическом основании сплошной токопроводяший слой получают химическим осаждением, а затем усиливают его до необходимой толщины в местах расположения печатных проводников и контактных площадок электрохимическим методом. В этом случае достигается лучшая адгезия рисунка ПП к диэлектрику (прочность на отрыв в 1,5 раза выше, чем у аддитивного). Толщина меди получается одинаковой на всех участках плат и в металлизированных отверстиях.
Метод последовательного наращивания применяют при формировании многослойной структуры на керамической плате, состоящей из чередующихся изоляционных и проводящих слоев. В изоляционных слоях в
местах создания межслойных переходов выполняют окна, через которые при нанесении следующего проводящего слоя формируется электрическое межслойное соединение. При использовании толстопленочной технологии изоляционные и проводящие составы наносят путем трафаретной печати и затем вжигают. Преимущества этого метода – высокая надежность плат, большая гибкость при изменениях схемы, незначительные затраты на оборудование. Недостатки – наличие операции вжигания, невысокая производительность процесса.
Базовыми ТП в производстве ПП являются: нанесение рисунка схемы на основание; получение рисунка схемы (травление, электрохимическая металлизация); механическая обработка плат (сверление, пробивка отверстий); зашита печатных проводников для обеспечения пайки; контроль параметров печатных проводников.
