Урс диапазона свч
Особенности:
в качестве резонансных систем используются линии с распределенными параметрами;
в качестве усилительных элементов, кроме обычных БТ, ПТ и ламп, применяются также лампы бегущей волны (ЛБВ), лампы обратной волны (ЛОВ), туннельные диоды (ТД), диоды Ганна, параметрические диоды и т.д.;
в качестве внутренних параметров активных элементов кроме y-параметров в диапазоне СВЧ применяются волновые параметры или волновые матрицы (рассеяния и передачи);

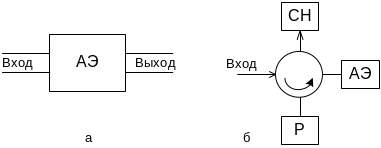

различают две структурные схемы УРС СВЧ: проходного и отражательного типа (рис.5.53).
Рис.5.53
Общая теория урс свч
Рис.5.54
Усилительный элемент в сечениях 1-1 и 2-2 (рис.5.54) подключается к источнику сигнала (сечение с-с) и к нагрузке (сечение н-н) через отрезки длинных линий с волновым сопротивлением ρ. На СВЧ в качестве внутренних параметров активного элемента чаще всего используются так называемые волновые параметры, описываемые с помощью матрицы рассеяния
. (5.56)
Это связано с тем, что на СВЧ невозможно обеспечить режимы короткого замыкания и холостого хода как это делается в диапазоне умеренно высоких частот. При режиме короткого замыкания отрезок длинной линии представляет собой индуктивность, а при холостом ходе – емкость. СВЧ-усилители в указанных режимах могут возбуждаться. Поэтому в качестве альтернативы Y-параметрам вводятся параметры, которые определяются в режиме согласования по мощности.
Система уравнений, описывающая процессы в СВЧ усилителе (рис.5.54), выглядит следующим образом:
(5.57)
где и - отраженные волны;
и - волны, падающие на сечения 1 и 2, соответственно.
Внутренние параметры определяются следующим образом.
Параметр S11 :
, (5.58)
т.е. параметр S11 представляет собой коэффициент отражения по входу АЭ при согласовании на выходе с нагрузкой. Согласование на выходе означает, что
,
при go=1/ρ=gн отсутствует отраженная волны от нагрузки , которая и формирует волну , падающую на сечение 2-2.
Параметр S12 :
. (5.59)
Анализируя рис.5.54 легко установить, что S12 представляет собой коэффициент обратной передачи при согласовании с источником сигнала, когда
,
т.е. при отсутствии падающей волны U1п.
Параметр S21:
, (5.60)
является коэффициентом прямой передачи при согласовании c нагрузкой.
Параметр S22:
, (5.61)
является коэффициентом отражения на выходе при согласовании с источником сигнала.
При отсутствии согласования с источником сигнала Гс≠0 или с нагрузкой Гн≠0 характеристики УРС зависят от величины рассогласования. В этом случае говорят о внешних параметрах.
