Приложение е
(рекомендуемое)
РАСЧЕТ НЕСУЩЕЙ СПОСОБНОСТИ ПИРАМИДАЛЬНЫХ СВАЙ С НАКЛОНОМ БОКОВЫХ ГРАНЕЙ ip > 0,025
Несущую способность Fd, кН, пирамидальных свай с наклоном боковых граней ip > 0,025 допускается определять как сумму сил расчетных сопротивлений грунта основания на боковой поверхности сваи и под ее нижним концом по формуле
(Е.1)
где Ai - площадь боковой поверхности сваи в пределах i-го слоя грунта, м2;
α - угол конусности сваи, град.;
φI,i, cI,i - расчетные значения угла внутреннего трения, град., и сцепления, кПа, i-го слоя грунта;
d - сторона сечения нижнего конца сваи, м;
n1, п2 - коэффициенты, значения которых приведены в таблице Е.1.
Сопротивления грунта под острием сваи pi и на ее боковой поверхности p'i, кПа, определяют по формуле
(Е.2)
где Ei - модуль деформации грунта i-го слоя, кПа, определяемый по результатам прессиометрических испытаний;
vi - коэффициент Пуассона i-го слоя грунта, принимаемый в соответствии с требованиями СНиП 2.02.01;
ξ - коэффициент, значения которого приведены в таблице Е.1.
Давление грунта p0,i, pp,i, кПа, определяют по формулам:
(Е.3)
pp,i = p0,i(1 + sin φI,i) + cI,icos φI,i, (Е.4)
где γI,i - удельный вес грунта i-го слоя, кН/м3;
hi - средняя глубина расположения i-го слоя грунта, м.
Таблица Е.1
Коэффициент |
Угол внутреннего трения грунта φI,i, град. |
|||||||||
4 |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
36 |
40 |
|
n1 |
0,53 |
0,48 |
0,41 |
0,35 |
0,30 |
0,24 |
0,20 |
0,15 |
0,10 |
0,06 |
n2 |
0,94 |
0,88 |
0,83 |
0,78 |
0,73 |
0,69 |
0,65 |
0,62 |
0,58 |
0,54 |
ξ |
0,06 |
0,12 |
0,17 |
0,22 |
0,26 |
0,29 |
0,32 |
0,35 |
0,37 |
0,39 |
Примечание - Для промежуточных значений угла внутреннего трения φI,i значения коэффициентов n1, n2 и ξ определяют интерполяцией. |
Приложение ж
(рекомендуемое)
Определение осадки ленточных свайных фундаментов
Осадку s, м (см), ленточных свайных фундаментов с одно- и двухрядным расположением свай при расстоянии между сваями (3 - 4)d определяют по формуле
(Ж.1)
где n - погонная нагрузка на свайный фундамент, кН/м, с учетом веса фундамента в виде массива грунта со сваями, ограниченного: сверху - поверхностью планировки; с боков - вертикальными плоскостями, проходящими по наружным граням крайних рядов свай; снизу - плоскостью, проходящей через нижние концы свай;
E, v - значения модуля деформации, кПа, и коэффициента Пуассона грунта в пределах сжимаемой толщи, определяемые для указанного выше фундамента в соответствии с требованиями СНиП 2.02.01;

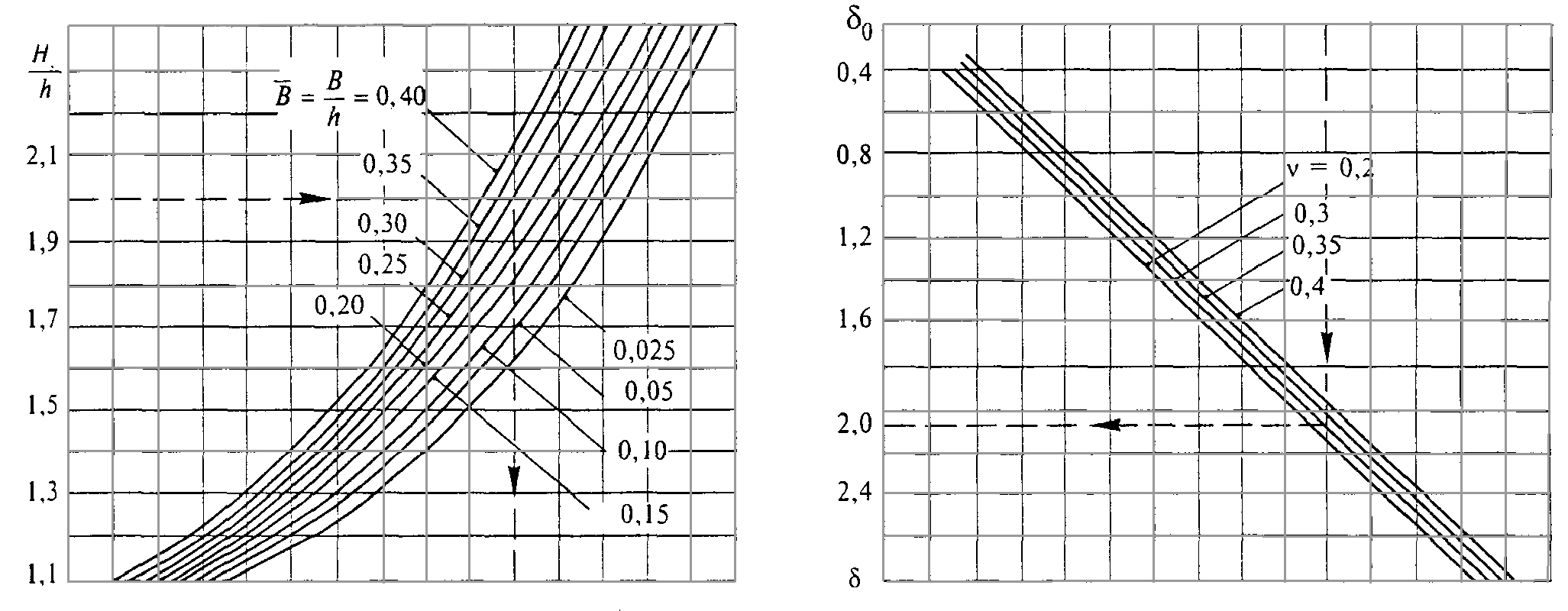

δ0 - коэффициент, принимаемый по номограмме (см. рисунок Ж.1) в зависимости от коэффициента Пуассона v, приведенной ширины фундамента B = B/h (где B - ширина фундамента, принимаемая по наружным граням крайних рядов свай; h - глубина погружения свай) и приведенной глубины сжимаемой толщи Hc/h (Hc - глубина сжимаемой толщи).
Значения коэффициента δ0 определяют по номограмме следующим образом. На номограмме через точку, соответствующую вычисленному значению приведенной глубины сжимаемой толщи, проводят прямую, параллельную оси абсцисс, до пересечения с линией приведенной ширины фундамента B и опускают перпендикуляр до линии коэффициента Пуассона грунта v. Из точки пересечения проводят линию, параллельную оси абсцисс, до пересечения с осью ординат, на которой приведены значения коэффициента δ0.
Рисунок Ж.1 - Номограмма для определения значений δ0
