Армирование монолитного ростверка под внутренние несущие стены
Ростверк выполнен из бетона класса В20; Rb* = 11,5*0,9 =10,35мПа; Rbt = =0,9* = 0,9*0,9 = 0,081мПа; Рабочая арматура класса А-IІІ, Rs = 365 мПа; монтажная арматура класса AI. Величина погонной нагрузки q2 = 249,15кН/м. Ростверк работает как неразрезная многопролетная балка с пролетом l равным расстоянию между осями свай. Расчетный пролет l = 1,0м.

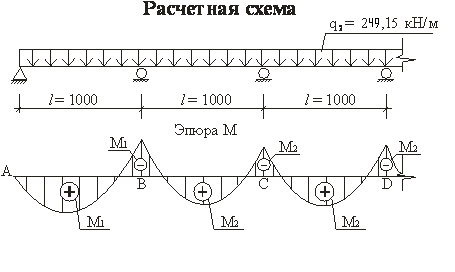

Расчет ростверка ведем как трехпролетной балки.
Рисунок 3.3
Определяем максимальные изгибающие моменты:
M1 = q2 *l 2/11 = 249,15*1,02/11 = 22,65 кН*м;
М2 = q2 *l 2/16 = 249,15*1,02/16 = 15,57 кН*м;
Армирование ведем по величине максимального момента М1 = 22,65 кН*м;
Армирование ростверка ведется каркасами Кр-3 и Кр-4. Каркасы Кр-3 с рабочей арматурой расположенной в растянутой зоне бетона находятся между опорами. Каркасы Кр-4 с рабочей арматурой расположенной в сжатой зоне бетона расположены над опорами.
Рисунок 3.4
Высота сечения ростверка h = 600мм; защитный слой бетона а = 70мм; ширина сечения 600мм. Расчетная высота сечения h–а = 60,0–7,0 = 53,0см.
Находим коэффициент о = М/ Rb* b*ho2 =22,65*(100) /1,035*60,0*53,02 = 0,012; Этому значению соответствуют величина коэффициента η = 0,999;
Определяем площадь сечения продольной арматуры.
Asтр = М/Rs*η*hо; Asтр 22,65 *(100)/36,5*0,999*53,0 =1,17cм2;
Принимаем 2 Ø10 АIII; As = 1,57 cм2;
Монтажную арматуру принимаем из условия Аsm = 0,1*As = 0,1*1,57= 0,157 cм2; Назначаем диаметр монтажной арматуры 6мм, Аsm = 0,57 cм2;
Поперечную арматуру устанавливаем по конструктивным требованиям.
Назначаем Ø поперечных стержней 6 мм, арматура класса А I, принимаем шаг поперечных стержней s = 15 см; (s < h/3 = 60/3 =20 cм);
3.3 Расчет и конструирование монолитной балконной плиты бм-1
3.3.1 Исходные данные
Монолитная
плита балкона имеет площадь А=6,1*0,95=5,8м².
высота плиты h=100мм.
Бетон класса В15; γb2=09
– коэффициент условия работы, учитывающий
влияние длительно действующей нагрузки
на несущую способность элементов.
модуль упругости бетона
мПа.
Рабочая арматура класса А-III
3.3.2 Расчет на устойчивость
Устойчивость плиты будет обеспечена при условии:
Где
М0 – опрокидывающий момент.
и
-
нормативная временная и постоянная
нагрузка;
-
коэффициент надежности по нагрузке;
-
расстояние от линии действия нагрузок
и до наружной грани стены,
-
ширина балкона;
-
удерживающий момент, возникает от веса
стены
.
- нормативная нагрузка от веса плиты:
-
нормативная временная сосредоточенная
нагрузка,
с коэффициентом надежности по нагрузке
1,3;
;
-
расчетная нагрузка от веса стены;
-
расстояние от линии действия
грани
стены;
=0,13м;
;
;
устойчивость удовлетворено, устойчивость обеспечена.
3.3.3 Расчет балконной плиты на прочность
Определяем
расчетную погонную нагрузку
,
g-
расчетная постоянная равномерно
распределенная нагрузка, g
;
3.3.4 Расчетная схема
здесь
=2,0
кН/м²- временная нормативная равномерно
распределенная нагрузка;
=
4,0 кН/м²- временная нормативная равномерно
распределенная по длине 0,8 м от края
балконной плиты.
Рисунок 3.6
Определяем максимальный изгибающий момент, возникающий в балконной плите у грани стены:
Изгибающий момент от временной сосредоточенной нагрузки
Максимальный
изгибающий момент
