7.2 Методика прогнозирования зон затопления с помощью гидрографа

Для отслеживания паводковой ситуации в динамике, прогнозирования последствий возможной ЧС и построения плана действий разработана методика моделирования этих процессов, объединенных в понятие «сценария ЧС». Такой сценарий должен отражать процессы возникновения и развития событий в ЧС. Он помогает правильно оценить значимость каждого события в процессе принятия решений и оценить его опасность для населения, объектов, систем жизнеобеспечения.

С тержневой основой построения сценария ЧС является гидрограф, или кривая уровней воды на шкале времени в конкретном створе реки (рис.2).

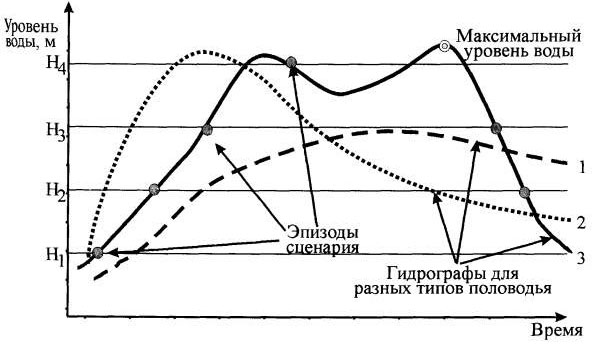

Рисунок 2 - Схема формирования паводковых ЧС по гидрографу

Чем точнее спрогнозирована форма и положение гидрографа, тем ближе к реальности можно построить модель развития обстановки. На рис.2 показаны 3 основных типа гидрографов:

1) спокойный подъем воды и ее продолжительное стояние (кривая 1);

2) резкий подъем воды, вызванный затором льда ниже по течению (кривая 2);

3) прохождение половодья в два пика (кривая 3).

Далее алгоритм построения сценария ЧС работает по следующему принципу. На основе базы данных по населенному пункту строятся горизонтали, отражающие начало и конец затопления какого-либо объекта. Затем находятся точки пересечения гидрографа с горизонталями, которые являются событиями (эпизодами) сценария ЧС.

Каждый эпизод представлен в виде логической связки «затопление - последствия». Пример базы знаний, содержащей текстовые фрагменты для моделирования паводковой ЧС, представлен в таблице 3. Наиболее полный сценарий включает максимальное количество событий (объектов).

Таблица 3 - Вербальное представление знаний по сценариям ЧС (фрагмент)

Уровень воды	Затапливаемый объект	Последствия
	Водозабор	Подача воды прекращается
	Пекарня, продуктовый склад	Создается дефицит продовольствия
	Автодорога	Движение транспорта невозможно
	Жилой массив	Угроза жизни для населения
	Автомобильный мост	Угроза разрушения
	Телефонная линия	Прекращение проводной связи
	Линия электропередачи, подстанция	Перебои с подачей электрооэнергии

Для Омской области характерны 2 и 3 типы гидрографа.

Результат моделирования сценария ЧС имеет следующую структуру:

- характеристики протекания ЧС: дата-время, уровень воды, объекты, события;

- общие выводы из обстановки: максимальный уровень воды, количество пострадавшего населения, предварительный ущерб;

На основании этих данных производится оценка сил и средств: приоритеты работ, рекомендуемые мероприятия, привлекаемые формирования, обоснование выделения дополнительной помощи и тому подобное.
