17. Грп. Наполнители трещин при грп и требования к ним. Определение местоположения, ориентации и размеров трещин. Технология проведения грп. Способы проведения грп. Техника для проведения грп.

ГРП повышает проницаемость ПЗС (создаются искусственные и расширяются естественные трещины – при первичном вскрытии долото взаимодействует с напряженными горными породами, а также при вторичном вскрытии (перфорации).

Наполнитель трещин

• кварцевый отсортированный песок с диаметром песчинок 0,5-1,2 мм,(ρп=2600 кг/м3). Так как плотность песка существенно больше плотности Ж-П, то песок может оседать, что предопределяет высокие скорости закачки;

• стеклянные шарики;

• зерна агломерированного боксита;

• полимерные шарики;

• специальный наполнитель — проппант.

Требования к наполнителю

• высокая прочность на сдавливание (смятие);

• геометрически правильная шарообразная форма.

• наполнитель должен быть инертным по отношению к продукции пласта и длительное время не изменять своих свойств.

• концентрация наполнителя 200÷300 кг на 1 м3 Ж – П ( в ряде случаев 100÷500 кг/м3).

Определение местоположения, ориентации и размеров трещин. исследования выполняются специализированными промыслово-геофизическими организациями (наблюдения за изменением интенсивности гамма-излучения из трещины, в которую закачана порция наполнителя, активированная радиоактивным изотопом кобальта, циркония, железа.

• к чистому наполнителю добавляют определенную порцию активированного наполнителя;

• проводят гамма-каротаж сразу после образования трещин и закачки в трещины порции активированного наполнителя;

• сравнивая эти результаты гамма-каротажа, судят о количестве, местоположении, пространственной ориентации и размерах образовавшихся трещин.

Технология проведения ГРП

1. Подготовка скважины — исследование на приток или приемистость, (оценка давления разрыва, объема жидкости разрыва)

2. Промывка скважины — промывочной жидкостью с добавкой в нее химических реагентов.

3. Закачка жидкости разрыва

4.Закачка жидкости-песконосителя, которая выполняет транспортную функцию по отношению к наполнителю (наполнитель предотвращает смыкание трещины после снятия (снижения) давления.

5. Закачка продавочной жидкости.

6.Вызов притока, освоение скважины и ее гидродинамическое исследование (проведение гидродинамического исследования является обязательным элементом технологии, т.к. его результаты служат критерием технологической эффективности процесса).

Способы проведения ГРП

1. через обсадную колонну, если ее состояние, герметичность и прочность позволяют создать на забое скважины необходимые давления (Рр). Потери давление на трение при закачке жидкостей через обсадную колонну малы, поэтому при данном давлении на устье скважины можно получить более высокое давление на забое.

2. через НКТ (потери давления достаточно велики)

Подземное оборудование для ГРП

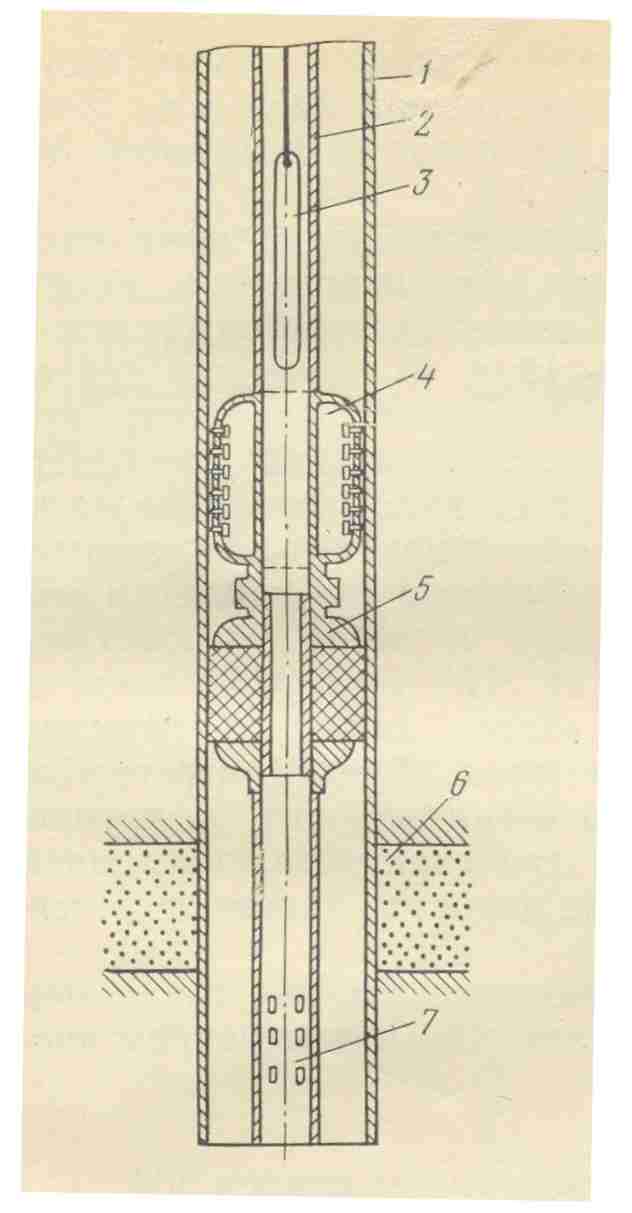

Расположение оборудования в скважине при производстве ГРП

1 – обсадная колонна,

2 – НКТ,

3 – манометр скважинный,

4 – якорь,

5 – пакер,

6 – продуктивный пласт,

7 – хвостовик для опоры на забой.

Поверхностное оборудование для ГРП

1 – насосные агрегаты 4 АН-700, 2 – пескосмесительные агрегаты ЗПА, 3- автоцистерны ЦР-200, 4 – песковозы, 5 – блок манифольдов, 6 – арматура устья 2АУ-700, 7 – станция контроля и управления.

Манифольдный блок

1. Напорный коллектор с отводами для присоединения выкидных линий НА (датчики давления, плотностномер и расходомер, системы дистанционного управления, контроля и регистрации параметров процесса, краны, предохранительные клапаны).

2. Распределительный коллектор с предохранительным клапаном (имеет большое проходное сечение, распределяет рабочие жидкости между насосными агрегатами).

3. Комплект вспомогательных трубопроводов ВД, а также комплект быстросъемных шарнирных соединений ВД.

4. Крановая арматура, шланги ВД, вспомогательное оборудование и инструмент для сборки, разборки и опрессовки соединительных манифольдов.

5. Арматура устья скважины (1АУ-700 или 2АУ-700). Верхняя часть арматуры имеет боковые отводы с гибкими соединениями. Нижняя часть арматуры рассчитана на давление до 32 МПа и имеет две подсоединительные линии с кранами, тройниками и быстросъемными соединениями и сообщается с затрубным пространством скважины.

Отечественный комплекс оборудования для ГРП

В состав комплекса КО ГРП/50 К входят:

— насосные установки УН-1000х105 К (5 шт);

— установки для доставки сыпучих материалов и приготовления ЖПС УДКПС-50/12 К (2 шт);

— установки насосные с цистерной УЩ-60х25/14 К (4 шт);

— установка быстросборного манифольда МБ-105/50 К (1 шт);

— предохранитель фонтанной арматуры ПФА-105/50 К (1 шт);

— арматура устья АУ-105/50 К (1 шт);
