48. Методы расчета процесса теплового воздействия на пласт
Рассмотрим температурное поле при закачке в пласт наиболее простого теплоносителя горячей воды. При этом будем полагать, что горячая вода закачивается в нефтяной пласт с начальной температурой Тпл при постоянной остаточной нефтенасыщенности Sн ост = const.
Итак, в прямолинейный однородный пласт через галерею (рис. 127) закачивается горячая вода с температурой Т1 и расходом q. Следовательно, на входе в пласт постоянно поддерживается перепад температур T = T1 = T1 Тпл. Пренебрегаем теплопроводностью пласта в горизонтальном направлении, но будем учитывать уход тепла по вертикали в его кровлю и подошву. Схема распределения температуры в пласте в этом случае будет существенно отличаться от схемы, показанной в нижней части рис. 127. В этом случае процесс теплопереноса описывается уравнением: (15)

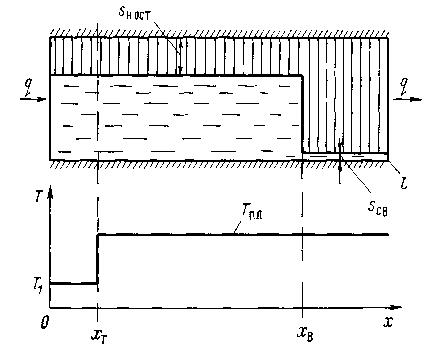

Рис. 127. Схема вытеснения нефти холодной водой из прямолинейного теплоизолированного пласта
В случае же переменной температуры используем интеграл Дюамеля. В результате получим (16)
Эта задача расчета температурного поля в пласте известна как задача Ловерье. Ее решают с использованием преобразования Лапласа, согласно которому вводится функция (x, s) в виде
(17)
После подстановки (17) в (15) и (16) получим следующее дифференциальное уравнение: (18)
Решение уравнения (18) с учетом граничного и начального условий Т = Т1, если х = 0 и Т = 0 при t = 0, имеет вид
(19)
Функции (x, s) изображение по Лапласу функции-оригинала Т (х, t).При переходе от изображения Лапласа к оригиналу имеем (20) Из (20) видно, что при x = 0 erfc (0) = l и T = T1, а при х = хОТ = (at/b) erfc (∞) = 0 и T = 0.
Перемещение области насыщенного пара с постоянной температурой в глубь пласта можно установить по формуле Маркса Лангенгейма. Вывод этой формулы получают не путем решения дифференциального уравнения теплопереноса, а непосредственно на основе баланса тепла в пласте, согласно которому (26)
Здесь q количество тепла, вводимого в пласт в единицу времени вместе с паром; qпл изменение за единицу времени тепла в нагретой области 1 (рис. 131); qT — изменение за единицу времени тепла, отдаваемого в кровлю подошву. В расчетной схеме Маркса Лангенгейма использована схема теплопотерь Ловерье. В области, содержащей насыщенный пар и остаточную нефть с насыщенностью sн ост , температура равна температуре Т0 нагнетаемого пара. В области 2, расположенной перед областью 1, температура равна пластовой Тпл.
Рис. 131. Схема распределения температуры в пласте согласно модели Маркса Лангенгейма:
1 нагретая область, 2 область с пластовой температурой
Рис. 132. Зависимость Т от у
Допустим, что тепловой фронт, продвинувшись в глубь пласта, занял положение х = хТ (рис. 131) в некоторый момент времени . Только с этого момента начнется уход тепла в кровлю и подошву по вновь образовавшейся площадке хТ. Для отдачи тепла из пласта в кровлю и подошву в соответствии с формулой (11) имеем (27)
Для нагретой области 1 имеем (28)
Подставляя (27) и (28) в уравнение баланса тепла (26) и переходя к пределу t 0, xT 0, получим (29)Так как здесь искомая величина dxT /dt находится под знаком интеграла, уравнение (29) интегральное. Решение этого уравнения получаем с использованием преобразования Лапласа. Оно имеет следующий вид:
(30)
Подставляя время t в последнюю формулу, находим соответствующее ему значение у, по у определяем (у) и затем по первой формуле (30) вычисляем хT.
Скорость теплового фронта T = dxT /dt получаем дифференцированием первого выражения (30): (31)
Важным показателем процесса закачки в пласт теплоносителей является T коэффициент тепловой эффективности процесса, определяемый следующим образом:
(32)
