5.2 Построение графиков потребления теплоносителей
Для характеристики систем теплоснабжения предприятий строят годовые, суточные, сменные графики потребления пара, горячей воды, а также возврата конденсата, отличающиеся значительной неравномерностью.
Сменные графики теплопотребления составляются для условий эксплуатации систем теплоснабжения в сезон массовой переработки сырья, при средних для отопительного периода года нагрузках на системы отопления и вентиляции. Для обоснования максимальных часовых тепловых нагрузок и подбора теплогенераторов пара, горячей воды, а также для расчета установок по утилизации пароконденсатной смеси и определения производительности системы химводоподготовки.
Для построения суммарного графика расхода горячей воды определяем часовые расходы горячей воды по предприятию , м3/ч:
, (30)
где βг.в.- коэффициент неравномерности графика потребления горячей воды предприятием (таблица 18).
Таблица 18 Коэффициент неравномерности сменных
графиков тепловых нагрузок
Тепловые нагрузки |
Часовые интервалы |
|||||||
8-9 |
9-10 |
10-11 |
11-12 |
12-13 |
13-14 |
14-15 |
15-16 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Предприятия мясной промышленности |
||||||||
Потребление пара на технологические нужды Потребление горячей воды
|
0,7- 0,82 0,52- 0,58 |
0,8- 0,88 0,6- 0,66 |
0,88- 0,92 0,8- 0,9 |
1,0
0,85- 0,95 |
0,6- 0,8 0,7- 0,76 |
0,75- 0,85 0,8- 0,86 |
0,78- 0,36 0,9- 0,96 |
0,72- 0,78 1,0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Предприятия молочной промышленности |
||||||||
Потребление пара на технологические нужды |
0,62- 0,70 |
0,82- 0,90 |
1,0 |
0,85- 0,95 |
0,72- 0,82 |
0,78- 0,86 |
0,80- 0,88 |
0,76- 0,86
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Потребление горячей воды |
0,52- 0,62 |
0,58- 0,70 |
0,85- 0,95 |
0,88- 0,96 |
0,75- 0,85 |
0,72- 0,82 |
1,0 |
0,86- 0,96 |
Клеежелатиновые заводы |
||||||||
Потребление пара на технологические нужды Потребление горячей воды |
0,70- 0,76
0,52- 0,56 |
0,76- 0,82
0,58- 0,62 |
0,88- 0,94
0,62- 0,66 |
0,90- 0,96
0,74- 0,80 |
0,72- 0,78
0,42- 0,48 |
1,0
0,68- 0,72 |
0,90- 0,94
1,0 |
0,82- 0,90
0,80- 0,84 |
Отпуск на сторону |
||||||||
Пара
Горячей воды |
0,60- 0,70 0,45- 0,55 |
0,72- 0,82 0,50- 0,60 |
1,0
0,60- 0,70 |
0,85- 0,95 0,70- 0,80 |
0,80- 0,88 0,60- 0,70 |
0,75- 0,83 1,0 |
0,86- 0,96 0,80- 0,90 |
0,80- 0,90 0,80- 0,90 |
Часовое количество горячей воды, отпускаемое сторонним потребителям Vtст (м3/ч) определяем по формуле:
, (31)
где βг.в.(ст) - коэффициент неравномерности графика отпуска горячей воды сторонним потребителям (таблица 18).
Результаты расчетов сводим в таблицу 19 и по этим данным строим график расхода горячей воды (рисунок 5).
Таблица 19 Часовые расходы горячей воды, м3/ч.
Потребители |
Сменный расход воды, м3/смена |
Часовые интервалы |
|||||||
8-9 |
9-10 |
10-11 |
11-12 |
12-13 |
13-14 |
14-15 |
15-16 |
||
Предприятие Сторонние потребители Всего |
|
|
|
|
|
|
|
|
|
Рисунок 5 Сменный график потребления горячей воды:
А – потребление предприятием; Б – отпуск сторонним потребителям
Часовой расход пара на технологические нужды (т/ч) определяем по формуле:
, (32)
где βт.н.i – коэффициент неравномерности графика потребления пара на технологические нужды (таблица 18).
Часовой расход пара на выработку горячей воды , т/ч:
, (33)
Часовые расходы пара на отопление и вентиляцию принимаем равномерными в течении смены.
; ;
Часовой расход пара, отпускаемого сторонним потребителям , т/ч:
, (34)
где - коэффициент неравномерности графика потребления пара сторонними предприятиями (таблица 18).
Часовые расходы пара на собственные нужды котельной и топливного хозяйства , т/ч:
, (35)
Результаты расчетов потребления пара сводим в таблицу 20 и по этим данным строим суммарный график потребления пара в смену (рисунок 6):
Таблица 20 Часовые расходы пара, т/ч.
Потребители |
Сменный расход пара, т/смена |
Часовые интервалы |
|||||||
8-9 |
9-10 |
10-11 |
11-12 |
12-13 |
13-14 |
14-15 |
15-16 |
||
Технологические нужды Горячее водоснабжение Отопление Вентиляция Сторонние предприятия Собственные нужды котельной и топливного хозяйства Всего
|
|
|
|
|
|
|
|
|
|

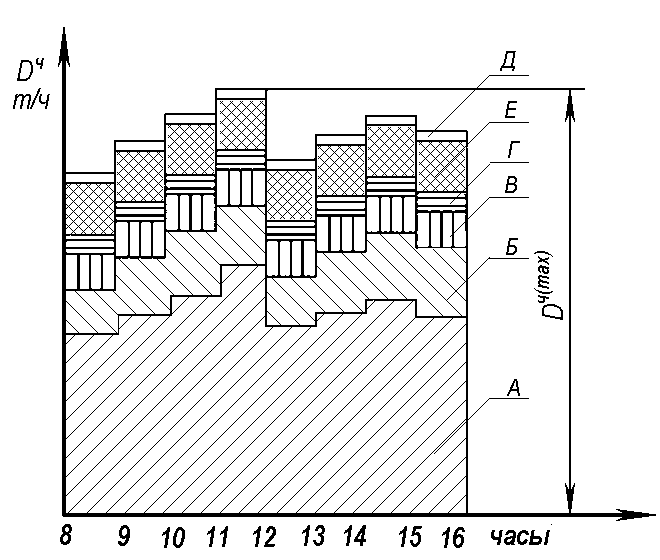

Рисунок 6 Сменный график потребления пара:
А – на технологические нужды; Б – на нужды горячего водоснабжения; В – на нужды отопления; Г – на нужды вентиляции; Д – отпуск сторонним потребителям; Е – на собственные нужды котельной и топливного хозяйства
Часовой выход конденсата от технологических паропотребляющих аппаратов , т/ч:
. (36)
Часовые выхода конденсата от теплообменников систем горячего водоснабжения , отопления и вентиляции принимаем равными часовым расходам расхода пара на эти нужды.
Часовые количества конденсата, возвращаемого от сторонних потребителей .
Результаты расчета сводим в таблицу 21 и строим суммарный график возврата конденсата в смену (рисунок 7).
Таблицу 21 Часовые выхода конденсата, т/ч.
Источники |
Сменный выход конденсата |
Часовые интервалы |
|||||||
8-9 |
9-10 |
10-11 |
11-12 |
12-13 |
13-14 |
14-15 |
15-16 |
||
Технологические аппараты системы: горячего водоснабжения отопления вентиляции Сторонние предприятия Всего |
|
|
|
|
|
|
|
|
|
Рисунок 7 Сменный график возврата конденсата:
А – от технологических потребителей пара; Б – из системы горячего водоснабжения; В – из системы отопления; Г – из системы вентиляции; Д – от сторонних потребителей пара
