Вказівки до рішення задачі Послідовність розрахунку
1. За заданою маркою сталі з табл. 51 СНиП 11-2 3-81* установлюємо розрахунковий опір основного металу .
Тимчасовий опір високоміцного болта .
Необхідна площа перерізу кутників , тобто
.
При ослабленні менш 15% за розрахунковий переріз приймаємо повну площу, тобто, , а при ослаблені більш 15% - приймаємо і .
2. За сортаментом нерівнополочних кутників підбираємо переріз (+5%2% від ). Товщину фасонки приймаємо мм, округляючи до типової товщини листа.
3. Розрахунок болтів.
Несуча здатність одного високоміцного, стійкого на зсув болта визначається за п. 3.7 і 11.13 СНиП II-23-81*:
натяг болта
, (33)
несуча здатність одного болта (за силою тертя)
, (34)
(35)
У формулах (32) і (33), (34), (35) прийнято:
- тимчасовий опір болта за табл. 61 СНиП 11-23-81*; - попередній натяг болта; - коефіцієнт тертя контактних поверхонь (табл. 15); - кількість поверхонь тертя; - площа болта “нетто” по різьбі (см. табл. 16); - розрахункове зусилля, кН; - коефіцієнт надійності, що залежить від способу регулювання натягу болта і стану поверхонь (за табл. 15); - коефіцієнт умов роботи з'єднання, прийнятий з урахуванням кількості болтів ( ):
при <5;
при 5 < 10 ;
при 10.
Таблиця 15
Коефіцієнти тертя і коефіцієнти безпеки
для - = 1 4 мм при статичному навантаженні
Спосіб обробки |
|
Спосіб регулювання |
|
а) піскострумна (дробострумна) |
0,58 |
по по |
1,12 1,02 |
б) клейо-фрикційне з'єднання |
0,50 |
по по |
1,12 1,02 |
в ) вогнева обробка (багатовогневими пальниками) |
0,42 |
по по |
1,12 1,02 |
г) сталевими щітками |
0,35 |
по по |
1,17 1,06 |
д) без очищення |
0,25 |
по по |
1,30 1,20 |
Таблиця 16
Площа болта “нетто” по різьбі
, мм |
18 |
20 |
22 |
24 |
27 |
, см2 |
1,92 |
2,45 |
3,03 |
3,52 |
4,59 |
Приклад для студента з прізвищем сидорів
Вихідні дані:
за 1-ю буквою С - розрахункове зусилля ;
за 2-ю буквою И - діаметр болта 22 мм, вогнева обробка (в);
за 3-ю буквою Д - сталь болта 3ОХЗМФ регулювання натягу по куту повороту гайки ;
за 4-ю буквою О - сталь куточків 09Г2гр.1.
Програма рішення
1. За табл. 51* СНиП II-23-81* визначаємо для сталі 09Г2-6-1 фасонний прокат мм, розрахунковий опір МПа за табл. 51* СНиП ІІ-23-81*, тимчасовий опір болта зі сталі 3ОХЗМФ МПа.(Табл..5 додаток II)
2. Необхідна площа перерізу одного кутника (вважаємо, що ослаблення більш 15%)
см2.
За сортаментом нерівнополочних кутників ДСТ 8510-72 приймаємо ┐┌ 140х90х8 см2, ослаблення
* см2,
що складає ; (див. Стор. 39)
* Для кутників з полкою < 140 мм болти розміщують в один ряд (див. табл.4), тоді
см2;
.
Недонапруження допускаємо, тому що найближчий менший розмір кутника має перенапруження.
3. Для знаходження несучої здатності одного болта визначаємо попередній натяг
МПа,
де см2 для мм (за табл. 6, додаток II або табл. 62 СНиП II-23-81*).
Несуча здатність одного болта при і (по табл.15) і кількості площадок тертя .
кН.
Розрахункова кількість болтів
, приймаємо чотири болти.

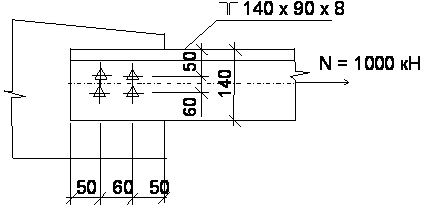

Викреслюємо ескіз (рис. 20).
Рис. 20. Ескіз до рішення задачі №11.
БІБЛІОГРАФІЧНИЙ СПИСОК
Беленя Е.И. Металлические конструкции: Общий курс. – М.: Стройиздат, 1985. – 560с.
Клименко Ф.Є., Барабаш В.М. Металеві конструкції. – Львів.: Світ, 1994.-280 с.
СНИП ІІ-23-81* Металлические конструкции.
Методические указания к выполнению практических работ по первой части курса строительных конструкций. –Д.: ДИИТ,1984. - 54 с.
