10. Характер распределения температур при теплопередаче через плоскую стенку.
В теплотехнике часто тепловой поток от одной жидкости (или газа) к другой передается через стенку. Такой суммарный процесс теплообмена, в котором теплоотдача соприкосновением является необходимой составной частью, называется теплопередачей.

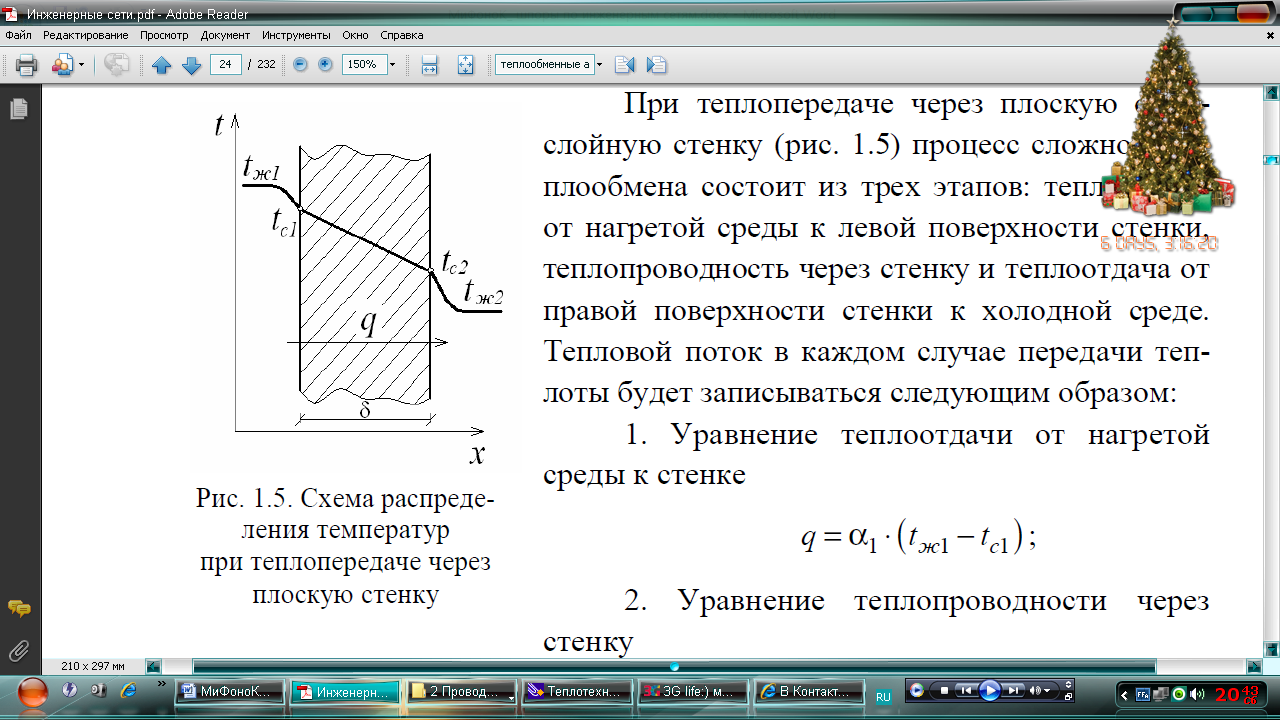

При теплопередаче через плоскую однослойную стенку (рис. 1.5) процесс сложного теплообмена состоит из трех этапов: теплоотдача от нагретой среды к левой поверхности стенки, теплопроводность через стенку и теплоотдача от правой поверхности стенки к холодной среде.
Тепловой поток в каждом случае передачи теплоты будет записываться следующим образом:
1. Уравнение теплоотдачи от нагретой среды к стенке
2. Уравнение теплопроводности через стенку
3. Уравнение теплоотдачи от стенки к холодной среде
Выразив из этих уравнений температурный напор, .С, и почленно сложив эти уравнения, получим полный температурный напор:
откуда поверхностная плотность теплового потока, Вт/м2, для процесса теплопередачи через однослойную плоскую стенку:
Величина k называется коэффициентом теплопередачи и представляет собой мощность теплового потока, проходящего от более нагретой среды к менее нагретой через 1 м2 поверхности стенки за 1 ч при разнице температур между средами 1°С. Величина, обратная коэффициенту теплопередачи, называется термическим сопротивлением теплопередаче и обозначается R , м2.К/Вт.

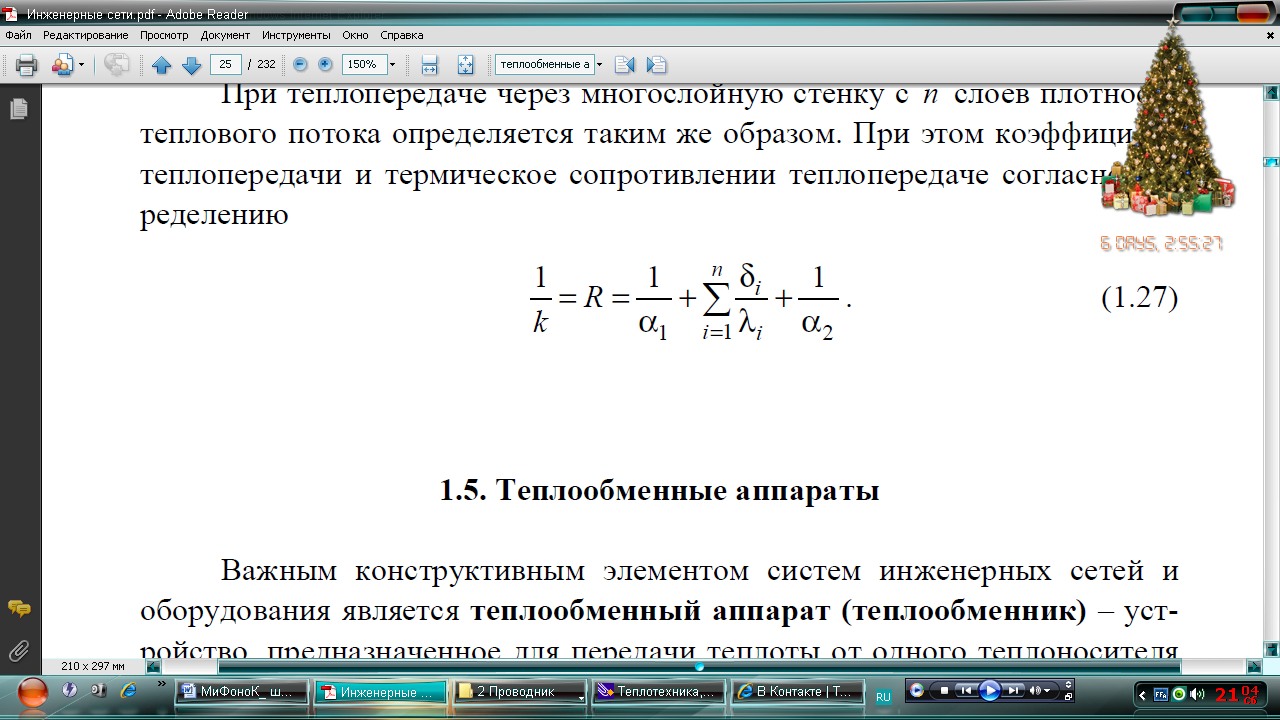

При теплопередаче через многослойную стенку с n слоев плотность теплового потока определяется таким же образом. При этом коэффициент теплопередачи и термическое сопротивлении теплопередаче согласно определению:
11. Характер изменения температурных теплоносителей при прямотоке и противотоке теплообменников.
В смесительных теплообменных аппаратах теплопередача осуществляется при непосредственном контакте и смешении горячей и холодной жидкостей.
Характер изменения температур рабочих сред по поверхности рекуперативного теплообменного аппарата зависит от схемы их движения. Наиболее простыми схемами движения являются: прямоток (рис. 5.1, а), противоток (рис. 5.1, б) и перекрестный ток (рис. 5.1, в). Существуют аппараты и с более сложными схемами движения теплоносителя.
а) |
б) |
в) |
Рис. 5.1. Схемы движения рабочих сред
От того, какая схема движения сред применена, во многом зависит эффективность теплообменного аппарата.
Расчет ТА, работающих в стационарном режиме, ведется на основе двух уравнений – теплового баланса и теплопередачи. Уравнение теплового баланса означает равенство количества тепла, отдаваемого горячим теплоносителем (Qгор), сумме количеств тепла, воспринимаемого холодным теплоносителем, (Qхол) и потерь в окружающую среду Qос:
Qгор = Qхол + Qос . |
( 5.1 ) |
Пренебрегая потерями тепла в окружающую среду, имеем Qгор = Qхол = Q или
Q = Gгор ⋅ ⋅ ΔTгор = Gхол ⋅ ⋅ ΔTхол , |
( 5.2 ) |
здесь Gгор, Gхол – соответственно массовые расходы горячей и холодной воды, кг/с; , – средние изобарные удельные теплоемкости горячей и холодной воды; = = 4187 ; ΔTгор и ΔTхол – изменения температур горячей и холодной воды.
ΔTгор = Тгорвх – Тгорвых; ΔTхол = Тхолвых - Тхолвх . |
|
Уравнение теплопередачи определяет количество теплоты Q, передаваемой через заданную поверхность площадью F, если заданы средние температуры греющего и нагреваемого теплоносителей [1]:
Q = К( ) F, |
( 5.4 ) |
где К – коэффициент теплопередачи от одного теплоносителя к другому, Вт/(м2⋅К).
= (Тгорвх + Тгорвых)/2; = (Тхолвх + Тхолвых)/2 . |
|
Коэффициент теплопередачи К характеризует интенсивность передачи теплоты от одной среды к другой через разделяющую их стенку. Он численно равен количеству теплоты, проходящей через единицу поверхности стенки в единицу времени при разности температур между средами в один градус.
Термодинамическая эффективность теплообменника есть отношение количества теплоты, передаваемой в данном теплообменнике, к количеству теплоты, передаваемой в теплообменнике с бесконечно большой поверхностью теплообмена с теми же параметрами на входе. Эффективность теплообменника определяется по формуле
|
( 5.6 ) |
Сравнение прямотока с противотоком
Преимущества одной схемы течения теплоносителей перед другой определяются из сравнения количества теплоты, передаваемой при равных условиях, и коэффициентов теплопередачи.
Во всех случаях при прямотоке передается меньшее количество теплоты, т.е. противоток более экономичен по сравнению с прямотоком.
Экспериментальная установка
Установка (рис. 5.2) представляет собой поверхностный теплообменник 1, выполненный из двух труб, размещенных одна внутри другой. По внутренней трубе протекает горячая вода (греющий теплоноситель), по наружной – холодная (нагреваемый теплоноситель).
Рис. 5.2. Схема экспериментальной установки
Для определения температур горячей воды на входе и выходе из теплообменника установлены термопары 2, 3; холодной воды – термометры 4 и 5. Холодные спаи термопар должны быть помещены в сосуд Дьюара 6, температура которого измеряется ртутным термометром. ЭДС термопар регистрируется цифровым вольтметром 7, подключенным через переключатель термопар 8.
Расход горячего теплоносителя, протекающего через теплообменник, измеряется с помощью ротаметра 9. Регулирование расхода теплоносителей осуществляется вентилями 10 и 11. Переключение схемы с прямоточной на противоточную производится с помощью вентиля 12.
