Место установки.

Портативные (носимые) радиостанции:

Выходная мощность0.5-6 Вт, емкость аккумулятора 600-155 мАч. Типичный комплект поставки: приемопередатчик (собственно станция), антенна, аккумулятор, зарядное устройство.

Автомобильные радиостанции:

Выходная мощность 10-60 Вт, питание от бортовой сети (13.8 В). Типичный комплект поставки: приемопередатчик (собственно станция),монтажный комплект, кабель питания, автомобильный микрофон с креплением. Автомобильная антенна, в большинстве случаев, поставляется отдельно.

Стационарные радиостанции:

Как правило, автомобильные станции имеют возможность стационарной установки. Дополнительное оборудование: блок питания от сети 220 В, стационарная антенна, антенный кабель. Для удобства работы может использоваться настольный диспетчерский микрофон.

Профессиональные, коммерческие и любительские станции, как правило, не отличаются по основным радиотехническим параметрам (частотные диапазоны, выходная мощность, чувствительность). Выбор того или иного типа оборудования определяется условиями эксплуатации и необходимым набором функций.

2. Традиционные системы радиосвязи.

Выбор типа радиосети определяется имеющимся частотным ресурсом, количеством пользователей и спецификой их работы. В традиционных диспетчерских системах радиосвязи за каждой группой закрепляется выделенный частотный канал.

Такой способ организации радиосвязи оказывается достаточно эффективным в тех случаях, когда общее число абонентов системы невелико, а необходимая зона радиопокрытия ограничена. Основным достоинством системы радиосвязи является простота и невысокая стоимость. К недостаткам можно отнести неэффективное использование частотного спектра и небольшой набор сервисных функций. Диспетчерские радиосети чаще всего используются для организации технологической или служебной радиосвязи.

Симплексные радиосети.

В простейшем случае радиосеть представляет собой группу радиостанций, работающих на одной частоте (на одном симплексном канале) рис. 1. Все пользователи радиостанций слышат друг друга и вызывают необходимого абонента голосом. При таком способе организации связи число радиостанций, как правило, невелико(2-20).

В радиосети могут использоваться портативные, автомобильные и стационарные радиостанции. Все они равнозначны. Разумеется, дальность связи между автомобильными (стационарными) станциями выше.

Группы абонентов в симплексной радиосети.

Достаточно часто в системе радиосвязи требуется разделить абонентов на группы. Самый простой вариант решения этой задачи - выделить каждой группе свою частоту, что в большинстве случаев невозможно из-за ограниченного частотного ресурса. Наиболее приемлемым решением является разделение групп по тональным или цифровым пилот - сигналам (рис. 1).

Рис 1 рис2

Используя систему тонального или цифрового шумоподавления можно разделить на группу пользователей, работающих на одной частоте. Каждой группе присваивается свой пилот - сигнал, и пользователи радиостанций будут слышать только членов своей группы.

Это, однако, не означает, что группы смогут вести переговоры одновременно. Как правило, при подобном разделении на группы в радиостанциях программируется включение передачи при наличии в эфире "чужого" пилот - сигнала. Одна и та же радиостанция может быть членом различных групп. При этом на различных каналах устанавливаются соответствующие пилот - сигналы. Номинал частоты при этом на всех каналах может быть одним и тем же.

Достаточно распространенным является вариант, когда одна из станций является диспетчерской (рис.3). Это, как правило, стационарная станция, имеющая антенну с большим коэффициентом усиления и достаточно высоко расположенную. При этом за счет правильного расположения и соответствующего типа антенны дальность связи с диспетчерской станцией может быть увеличена, и абоненты, не имеющие возможность связаться напрямую, могут передать сообщение через диспетчера.

рис3

Дистанционное управление стационарной станцией.

В некоторых случаях для организации наилучшего радиопокрытия зоны обслуживания радиосети требуется дистанционная установка диспетчерской станции

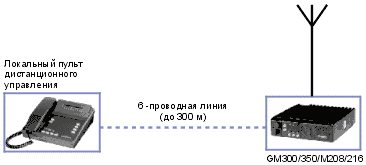

Вариант 1. Локальное дистанционное управление (рис. 4)

Достоинства: большая дальность дистанционного управления, возможность переключения каналов.

Недостатки: необходимость использования адаптера, высокая стоимость по сравнению с локальным вариантом.

Вариант 2. Тональное дистанционное управление (рис5)

Управление радиостанцией осуществляется тональными сигналами по выделенной двухпроводной линии. Для декодирования тональных сигналов управления и преобразования их в сигналы управления радиостанцией используется тональный адаптер дистанционного управления.

Достоинства: большая дальность дистанционного управления, возможность переключения каналов.

Недостатки: необходимость использования адаптера, высокая стоимость по сравнению с локальным вариантом.

Выход в телефонную сеть (рис. 6).

Даже при использовании одной симплексной частоты в радиосети может быть выход в телефонную сеть (как правило, ведомственную). Для этого должна быть установлена стационарная радиостанция с телефонным интерфейсом, а портативные и автомобильные станции должны иметь DTMF клавиатуру.

рис 6

Радиостанции, имеющие DTMF (аналогичную телефонной), имеют возможность передавать сигналы DTMF в эфир и выходить в телефонную сеть через телефонный интерфейс. Стационарная станция, оборудованная телефонным интерфейсом, принимает телефонный номер в системе DTMF, набираемый с абонентской станции и передать его в телефонную сеть.

Если в телефонной сети используется импульсный набор, то телефонный интерфейс преобразует DTMF в соответствующий номер в импульсивном виде. Как правило, при использовании простейших телефонных интерфейсов без селективного вызова, абоненты всех станций радиосети будут слышать все телефонные переговоры. Абонент телефонной сети, набравший номер телефонного интерфейса, так же вызовет одновременно всех радиоабонентов.
