Коэффициент прочности стальных тросов
Наименование троса |
k |
Стальной гибкий, кроме тросов 150 180 и 205 мм окружностью |
44,0 |
Стальной гибкий, окружностью 150, 180 и 205 мм |
53,3 |
Стальной полужёсткий, окружностью 175 и 205 мм
|
55,5 |
Стальной жесткий |
5,5 |
Допускаемое рабочее усилие находится по формуле:
Pр=Q∕n, кН, (22)
где R – разрывное усилие троса, кН;
n
– коэффициент запаса прочности, n=5
при Fбук
10
тс и n=3
при Fбук
30
тс (промежуточные
значения коэффициента запаса прочности
находят линейной интерполяцией).
Для выбора данного коэффициента необходимо знать тяговое усилие буксировщика, которое находиться по формуле, тс:
Fбук=N ∕ 9V, (23)
где N – полная мощность судна, л.с.;
V-скорость судна на полном переднем ходу (без буксира), уз.
1.8 Расчет длины буксирного троса и меры по его амортизации
Длина буксирного троса при морской буксировке должна быть такой, чтобы обеспечивалось увеличение расстояния между буксируемым и буксирующим кораблями на величину их продольного относительного перемещения в условиях волнения. В противном случае резко изменяется натяжение буксирного троса и возможен его обрыв.

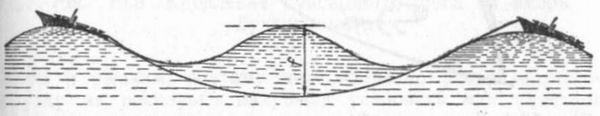

Рис.
1.6. Подбор длины буксирного троса на
волнении
Свободное изменение расстояния между судами при буксировке зависит от весовой и упругой «игры» буксирного троса. Весовая «игра» стального троса характеризуется стрелой провеса f (рис. 1.6). На основе анализа ряда морских буксировок выведена приближенная формула необходимой длины стального буксирного троса в метрах в зависимости от максимальной высоты волн в районе проведения буксировки:
l=85hв, (24)
где hв — максимальная высота волн в районе проведения буксировки, м.
Большая упругость капроновых и других синтетических тросов с избытком компенсирует отсутствие у них весовой «игры». Как показывает практика, буксирный трос из синтетического волокна длиной 250—300 м является достаточным при любых условиях погоды.
1.9. Применение рывка судном – спасателем
Рывок буксировщика передает энергию, накопленную в период разбега, судну, сидящему на мели в момент натяжения троса. Усилие, создаваемое рывком, может быть во много раз больше того, которое буксировщик создает при статической буксировке. Это усилие может превысить прочность буксирного троса и устройств, к которым он закреплен. Количество энергии, накопленной буксировщиком, зависит от скорости, которую он получит к моменту предельного натяжения буксирного троса. Поэтому в расчетах, связанных с использованием рывка, учитывается в первую очередь прочность буксирного троса и надежность конструкций, к которым он крепится, затем допускаемая скорость буксира-спасателя, которая зависит от длины разбега буксировщика.
Определим максимальный упор винтов буксировщика при его максимальной скорости (приближенно должно быть равно сопротивлению движению буксировщика), кН, по формуле (25):
Тш.р. = 1,13·(1,9-Нв/Dв)·Рв/(Dв·n), (25)
где n - номинальная частота вращения главного двигателя, с-1;
Dв - диаметр винта, м;
Нв - шаг винта, м;
Рв - мощность, потребляемая гребным винтом, кВт, которая определяется по формуле (26):
Рв=0,7355· ∑Ne ·ηw· ηc , (26)
где
ηw–КПД валопровода=0,98
ηc–КПД редуктора=0,98;
Ne- номинальная мощность, э.л.с.
Жесткость стального буксирного троса определяется по формуле (27), кН/м:
K=I00·Qст/l, (27)
где l - длина буксирного троса, м.
Qст – разрывное усилие стального троса, кН;
Жесткость синтетических нейлоновых и капроновых плетеных канатов определяется по формуле (28), кН/м:
C = 3,6Qсинт/l2, (28)
где Qсинт - разрывное усилие синтетического троса, кН.
При комбинированной буксирной линии, состоящей из стального и синтетического тросов, жесткость ее определяется жесткостью синтетической вставки. Если для рывка применяется стальной трос, рекомендуемая длина его должна быть не менее 300 м, а для равнопрочного синтетического троса — не менее 100 м.
Допускаемая скорость буксировщика при рывке (м ∕с), для стального троса, определяется по формуле (29):
Vрыв
= Тин/.
(29)
Допускаемая скорость буксировщика при рывке (м ∕с), для синтетического каната, определяется по формуле (30):
,
(30)
где Тин - допускаемая инерционная составляющая усилия рывка, кН, определяется по формуле (31) и (32):
D - водоизмещение судна – спасателя
Для стального троса:
Тин = 0,95·Q – Тш.р., кН. (31)
Для синтетического каната:
Тин = 0,5·Q-Tш.р., кН, (32)
где Тш.р. - тяга буксировщика в швартовном режиме, кН;
Q – разрывное усилие выбранного троса, кH;
К и С- жесткость стального троса и синтетического каната, кН/м;
D - массовое водоизмещение буксировщика, т, определяемое по формуле (33):
D =ρ·V, (33)
где V - объемное водоизмещение буксировщика, м3;
ρ – плотность морской воды в месте посадки на мель.
Усилие рывка Трыв в момент максимального натяжения буксирного троса определяется суммой допускаемой инерционной составляющей рывка Тин и тяги спасателя при скорости буксировки к моменту рывка ТVрыв.
По формуле (34) определим развиваемое усилие рывка, кН:
Трыв = Тин + ТVрыв, кН, (34)
где TVрыв - тяга на гаке от скорости буксировки, кН. Буксиры-спасатели снабжаются графиками зависимости тяги на гаке от скорости буксировки, из которых по вычисленной допускаемой скорости при рывке, определяется TVрыв. Приближенное значение ТVрыв можно определить по формуле (35):
ТVрыв=Тш.р.·(1–Vрыв/Vmax),кН, (35)
где Tш.р – тяга судна-спасателя в швартовном режиме, кН;
Vmax – максимальная скорость в режиме свободного хода судна-спасателя.
1.10. Разворачивающее усилие необходимое для разворота или раскачки аварийного судна
Если до начала стягивания судна с мели необходим разворот его в сторону увеличения глубин, производят расчеты по определению требуемого разворачивающего усилия.
Разворачивающее усилие определяется по формуле
,
кН,
(36)
где Кн — коэффициент надежности принимается равным 1,1, когда длительное пребывание судна на мели может привести к его гибели; в остальных случаях Кн = 1.
,
кН·м,
(37)
где Мfтр — момент сил трения, кН·м;
Мfб.гр — момент сил бокового сопротивления грунта, кН·м;
Мfволн — момент сил бокового волнового давления, кН·м;
хразв — расстояние от точки приложения разворачивающего усилия Тразв до точки разворота, м (рис. 1.7).
Для упрощения за точку разворота принимается точка разворота 0, определенная при учете только трения. Сила ветрового давления при развороте судна на мели не учитывается ввиду ее незначительности.
В отдельных частных случаях силы бокового сопротивления грунта и бокового волнового давления могут не учитываться. В этих случаях:
,
кН;
(38)
,
м,
(39)
где хТ — абсцисса точки приложения силы Тразв, м;
х0 — абсцисса точки разворота, м.
,
м,
(40)
где lтр — длина приведенного к прямоугольной форме опорного контура, м.
Момент сил трения Мf при развороте судна, сидящего на мели на ровный киль (без уклона опорной поверхности), определяется по формулам:
,
кН·м;
(41)
,
кН·м,
(42)
где Ra — опорная реакция грунта, кН,
f — коэффициент трения;
lтр и bтр — длина и ширина приведенного опорного контура, м;
— функция,
учитывающая влияние на Мfтр
положения разворачивающего усилия и
удлинения опорного контура определяется
по графику на рис. 1.8.
|

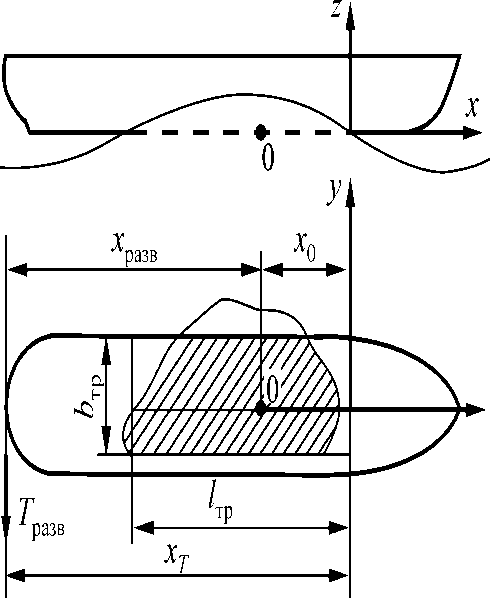

Рис.1.7. Схема разворота аварийного судна: 0 — точка разворота; Тразв — разворачивающее усилие, кН; хразв — расстояние от точки приложения разворачивающего усилия до точки разворота, м; х0 — абсцисса точки разворота, м; хТ — абсцисса точки приложения силы Тразв, м; bтр, lтр — соответственно ширина и длина приведенного опорного контура, м |
|
Рис.1.8. Зависимость функции F (x0 / lтр, lтр / bтр) от положения точки приложения равнодействующей стягивающих усилий и удлинения опорного контура lтр / bтр: хТ / lтр — относительное расстояние от начала опорного контура до точки приложения равнодействующей стягивающих усилий по длине судна, м |
Формула (41) применяется в случае, когда отношения сторон опорной поверхности
≤ 5.
При
> 5 применяется формула (42).
1.11. Снятие аварийного судна посредством кренования
1.11.1 Снятие с мели кренованием
Новую метацентрическую высоту при Z = 0 найдем по формуле (43), м:
h1 = h○+ [Rа'/ (Р + Rа')]-[dcp + (Δdср/ 2) – hо], (43)
где h○ - начальная поперечная метацентрическая высота, м:
Р - весовое водоизмещение судна (кН), которое определяется по формуле (44):
Р = V·g·ρ, (44)
Абсциссу точки посадки судна на мель (т. А) вычислим по формуле (45), м :
Y = ((P + Ra')/ Ra') ·h1· (θ° / 57.3), (45)
где θ - угол крена после посадки судна на мель, град.
Ординату точки посадки судна на мель (т. А) вычислим по формуле (46), м :
Х = [Р·Н○·(Δ1-Δ)/(Rа'·L)] +Xf, (46)
где Δ1 = dнм – dкм - дифферент судна после аварии, м;
Δ = dн - dк - дифферент судна до аварии, м.
Значение координат X и Y может понадобиться для того, чтобы уменьшить затраты труда на разборку грузов в районе соприкосновения с грунтом с целью осмотра корпуса изнутри и установления характера повреждения.
Практический интерес, представляет и другое: какие грузы и куда надо принять или переместить, чтобы судно оторвалось от грунта и самостоятельно снялось с мели. Для этого, очевидно, что уменьшение осадки dр1;р2 в точке соприкосновения с грунтом, вызванное принимаемым грузом, должно быть по абсолютному значению равно или больше уменьшения осадки ΔdRа' в указанной точке, вызванное реакцией Rа и креном судна, т.е.,
| Δdр1;р2 | > | ΔdRа' | + Δdр1,
где Δdр1 - приращение осадки за счет приема балласта, находиться по формуле (cм);
∆d р1= Рб / q , (47)
q - число тонн на 1 см осадки, т/см, которая определяется по формуле:
,
м2,
ρ - плотность воды, т/см3;
Уменьшение осадки ΔdRa’ в точке т. А от крена (м), по формуле (48):
ΔdRa = Δdср + Y·(θ° / 57,3) + (X – Xf)·( Δ1 - Δ) / L, (48)
где Хf - абсцисса Ц.Т. действующей ватерлинии, м;
1.11.2 Кренование аварийного судна
Новое значение высоты после приема балласта (м), по формуле (49), составит:
h1' = h1 + Pδ/(P + Рδ)·(dсрм+ [Рδ / (2·g·ρ·S)] – h1 - Zδ), (49)
Изменение средней осадки в месте посадки от приема балласта, м, по формуле (50):
Δdр1; р2 = Рб / (g·p·S) + Mкр·Y / ((Pδ + P)·h1) + Mдиф·(Х – Xf) / Р·Н○, (50)
где Мкр = Рδ·Yδ - момент кренящий от принятого балласта, кНм ;
Мдиф = Рδ·Хδ - момент дифферентующий от принятого балласта, кНм.
Проверим условие снятия аварийного судна с мели после приема балласта в балластную цистерну.
Определим изменение опорной реакции грунта по формуле (51):
Rа’’ = g·ΔD= I0·q·(Δdр1: р2 - ΔdRa' - Δdр1), (51)
Если необходимо кренование аварийного судна для самостоятельного снятия с мели, на промежуточном этапе проверяется:
Остаточный запас плавучести после заполнения балластной цистерны, который, но формуле (52), кН, будет равен:
D = ΔD – Рδ , (52)
где ΔD - запас плавучести, кН, который определяется по формуле (53):
ΔD = g·(H - 0,076)·q, (53)
где Н – высота надводного борта, м;
q - число тонн на 1 см осадки, т/м.
Фактический угол крена на момент окончания приема балласта, по формуле (54), град, составит:
θ2 = Рδ·Yδ / ((Pδ + P)·hl)·57,3, (54)
Приращение угла крена после заполнения балластной цистерны, по формуле (55). град, будет равно:
θ2' = Рδ·Yδ / [(Pδ + P)·h1]·57,3 + θ1· h1 / h'1, (55)
Если снять судно с мели не удалось необходимо кренование судна продолжить.
1.11.3. Основные данные для аварийного судна после выполнения кренования
Продольная метацентрическая высота после заполнения балластной цистерны, по формуле (56), м:
Н1 = Н○ + Рδ1·(dср1 + Δdp1 / 2 - Н○ – Z1) / (Р + Рδ), (56)
где Н○ - начальная продольная метацентрическая высота, м;
Δdp1 - приращение осадки аварийного судна после приема балласта, м:
dср1 - средняя осадка аварийного судна после приема балласта, которая по формуле (57), будет равна, м:
dср1 = dсрм + [Δdср - (ΔdRa - Δdр1;p2 + Δdр1), (57)
Осадки носом и кормой аварийного судна после приема балласт в балластную цистерну, по формулам (58) и (59), м, составят:
dн1 = dнм + Δdизм + Δdp1 - Мдиф1·(L / 2 + Xf) / Р1·H1, (58)
dк1 = dкм + Δdизм + Δdp1 + Мдиф1·(L / 2 - Xf) / Р1·H1, (59)
где Мдиф1 - дифферентующий момент, кНм, по формуле (60), будет равен:
Мдиф1 = Рδ1(Хδ1 – Хf), (60)
Осадки бортами аварийного судна после приема балласта в балластную цистерну, по формулам (61) и (62), м, составят:
dп/δ1 = dсp2 + В·θ2° / 2-57,3°, (61)
dл/δ1 = dсp2 - В·θ2° / 2-57,3°, (62)
где dсp2 - средняя осадка судна после приема первого балласта, м, по формуле (63), будет равна:
dсp2= (dн1+dк1)/2, (63)
1.11.4. Дифферентование аварийного судна
Дифферентование судна используется в случаях, когда оно сидит на незначительной по площади части корпуса, причем касание грунта произошло носовой или кормовой частью.
Продольная метацентрическая высота после приема балласта:
Н = Н○ + Рδ·(dср + Δdp1 / 2 – ZБ) / (Р + Рδ), (64)
где Н○ - начальная продольная метацентрическая высота, м:
Δdp1 - приращение осадки аварийного судна после приема балласта, м:
dср - средняя осадка аварийного судна после приема балласта, м:
Рδ - вес принимаемого балласта, кН;
ZБ - аппликата Ц.Т. балласта, м;
Р - весовое водоизмещение судна, кН.
Осадки носом и кормой аварийного судна после приема балласта в балластную цистерну, по формуле (65), м, составят:
Тн.к = Р·Х (0,5L – Xf)/D·H, (65)
где Р - объем заполненной балластной цистерны, т:
X - отстояние от мидель-шпангоута центра тяжести балластной цистерны, м;
L - длина судна, м;
Хf - абсцисса Ц.Т. действующей ватерлинии, м;
D - водоизмещение судна, м;
Н - продольная метацентрическая высота, м.
