1.2 Розрахунок потрібної кількості обладнання і його завантаження.
Необхідна кількість обладнання розраховується за формулою:
Обл.р.=N* Тшт/ Fроб*m*60 (8)
де Обл.р – обладнання розрахункове, Тшт – норма часу на кожну операцію в хвилинах , N – річна програма, Fр.об – річний фонд роботи обладнання в годинах , m – кількість змін.
Отриманий результат округлюємо до цілого числа в більшу сторону і отримаємо Обл.р → Обл.пр.
Обл.р 1=0,00417*52598077/1823,4*2*60=1 → Обл.пр.=1
Обл.р 2=0,00208*52598077/1823,4*2*60=0,5→ Обл.пр.=1
Обл.р 3=0,00208*52598077/1823,4*2*60=0,5→ Обл.пр.=1
Обл.р 4=0,005*52598077/1823,4*2*60=1,2→ Обл.пр.=2
Обл.р 5=0,00667*52598077/1823,4*2*60=1,6→ Обл.пр.=2
Обл.р 6=0,00833*52598077/1823,4*2*60=2→ Обл.пр.=2
Обл.р 7=0,00278*52598077/1823,4*2*60=0,67→ Обл.пр.=1
Обл.р 8=0,00208*52598077/1823,4*2*60=0,5→ Обл.пр.=1
Обл.р 9=0,025*52598077/1823,4*2*60=6,0→ Обл.пр.=6
Обл.р 10=0,005*52598077/1823,4*2*60=1,2→ Обл.пр.=2
Обл.р 11=0,00667*52598077/1823,4*2*60=1,6→ Обл.пр.=2
Обл.р 12=0,00513*52598077/1823,4*2*60=0,75→ Обл.пр.=1
Обл.р 13=0,00278*52598077/1823,4*2*60=0,67→ Обл.пр.=1
Обл.р 14=0,01667*52598077/1823,4*2*60=4,0→ Обл.пр.=4
Обл.р 15=0,00833*52598077/1823,4*2*60=2,0→ Обл.пр.=2
Обл.р 16=0,00833*52598077/1823,4*2*60=2,0→ Обл.пр.=2
Обл.р 17=0,00833*52598077/1823,4*2*60=2,0→ Обл.пр.=2
Обл.р 18=0,00833*52598077/1823,4*2*60=2,0→ Обл.пр.=2
Обл.р 19=0,00208*52598077/1823,4*2*60=0,5→ Обл.пр.=1
Обл.р 20=0,00139*52598077/1823,4*2*60=0,33→ Обл.пр.=1
Обл.р 21=0,00417*52598077/1823,4*2*60=1,0→ Обл.пр.=1
Коефіцієнт завантаження в відсотках розраховуємо за формулою:
Кзав = Обл.р / Обл.пр.* 100% ( 9 )
Кзав1 =1/1*100%=100%
Кзав2 =0,5/1*100%=50%
Кзав3 =0,5/1*100%=50%
Кзав4=1,2/2*100%=60%
Кзав5 =1,6/2*100%=80%
Кзав6 =2/2*100%=100%
Кзав7 =0,67/1*100%=67%
Кзав8 =0,5/1*100%=50%
Кзав9 =6/6*100%=100%
Кзав10 =1,2/2*100%=60%
Кзав11 =1,6/2*100%=80%
Кзав12 =0,75/1*100%=75%
Кзав13 =0,67/1*100%=67%
Кзав14 =4/4*100%=100%
Кзав15 =2/2*100%=100%
Кзав16 =2/2*100%=100%
Кзав17 =2/2*100%=100%
Кзав18 =2/2*100%=100%
Кзав19 =0,5/1*100%=50%
Кзав20 =0,33/1*100%=33%
Кзав21 =1,0/1*100%=100%

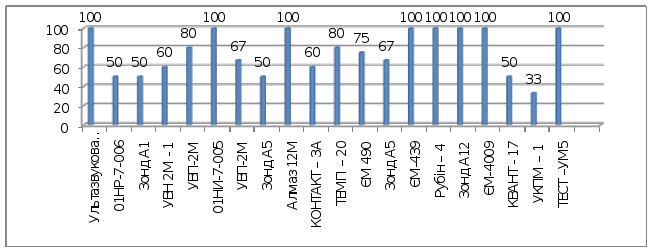

По отриманим результатам будуємо графік завантаження обладнання (рис.1):
Рисунок1. Графік завантаження обладнання
Середнє завантаження обладнання знаходимо за формулою:
= ∑ Кзав%/n (10)
Де n- кількість операцій
=1522/21=72,48%
1.3 Розрахунок потрібної кількості основних робітників
Основні робітники розраховуються за формулою:
Росн.=N* Тшт/ Fр.р*m*60*Квн (11)
де Росн.р – робітники основні розрахункові;
Тшт – норма часу на кожну операцію в хвилинах ,
N – річна програма,
Fр.р – річний фонд роботи робітника в годинах ,
m – кількість змін.
Квн – коефіцієнт виконання норм ≈1.
Річний фонд роботи робітника знаходимо за формулою:
Fр.р.=[(365-ВД-СД)*8-1*ПСД]*Кн. (12)
де BД – кількість вихідних днів,
СД – офіційні святкові дні,
ПСД – передсвяткові дні,
Кн.- коефіцієнт використання часу в зв’язку з невиходом на роботу(Кн.=0.9).
Fр.р=[(365-104-7)*8-6]*0,97=1965,22 (год) (12)
Розраховуємо кількість основних робітників по всім операціям за формулою (11). Отримані результати округлюємо до цілого числа Росн , враховуючи кількість обладнання:
Рбл.р1 |
= |
0,00417 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
0,93 |
→ |
Рбл.р1 |
= |
1 |
Рбл.р2 |
= |
0,00208 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
0,46 |
→ |
Рбл.р2 |
= |
1 |
Рбл.р3 |
= |
0,00208 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
0,46 |
→ |
Рбл.р3 |
= |
1 |
Рбл.р4 |
= |
0,005 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
1,12 |
→ |
Рбл.р4 |
= |
2 |
Рбл.р5 |
= |
0,00667 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
1,49 |
→ |
Рбл.р5 |
= |
2 |
Рбл.р6 |
= |
0,00833 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
1,86 |
→ |
Рбл.р6 |
= |
2 |
Рбл.р7 |
= |
0,00278 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
0,62 |
→ |
Рбл.р7 |
= |
1 |
Рбл.р8 |
= |
0,00208 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
0,46 |
→ |
Рбл.р8 |
= |
1 |
Рбл.р9 |
= |
0,025 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
5,58 |
→ |
Рбл.р9 |
= |
6 |
Рбл.р10 |
= |
0,005 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
1,12 |
→ |
Рбл.р10 |
= |
2 |
Рбл.р11 |
= |
0,00667 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
1,49 |
→ |
Рбл.р11 |
= |
2 |
Рбл.р12 |
= |
0,00513 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
1,14 |
→ |
Рбл.р12 |
= |
2 |
Рбл.р13 |
= |
0,00278 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
0,62 |
→ |
Рбл.р13 |
= |
1 |
Рбл.р14 |
= |
0,01667 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
3,72 |
→ |
Рбл.р14 |
= |
4 |
Рбл.р15 |
= |
0,00833 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
1,86 |
→ |
Рбл.р15 |
= |
2 |
Рбл.р16 |
= |
0,00833 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
1,86 |
→ |
Рбл.р16 |
= |
2 |
Рбл.р17 |
= |
0,00833 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
1,86 |
→ |
Рбл.р17 |
= |
2 |
Рбл.р18 |
= |
0,00833 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
1,86 |
→ |
Рбл.р18 |
= |
2 |
Рбл.р19 |
= |
0,00208 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
0,46 |
→ |
Рбл.р19 |
= |
1 |
Рбл.р20 |
= |
0,00139 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
0,31 |
→ |
Рбл.р20 |
= |
1 |
Рбл.р21 |
= |
0,00417 |
* |
52598077 |
/ |
1965,22 |
* |
2 |
* |
60 |
= |
0,93 |
→ |
Рбл.р21 |
= |
1 |
Для того, щоб визначити кількість людино розрядів складаємо таблицю 3: Таблиця 3.Складові частини для визначення людино розрядів працюючих
Найменування операції |
Кількість працюючих
|
Розряди |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
||
1Очистка пластини |
1 |
|
|
|
|
1 |
|
2Напилення резистивного шару |
1 |
|
|
|
|
|
1 |
3Вимірювання номінальної величини опору |
1 |
|
|
|
1 |
|
|
4Напилення провідників, контактних майданчиків |
2 |
|
|
|
|
2 |
|
5 5Напилення шару діелектрику |
2 |
|
|
|
|
2 |
|
6Напилення верхньої обкладки конденсатору |
2 |
|
|
|
|
2 |
|
7Напилення захисного шару |
1 |
|
|
|
1 |
|
|
8Вимірювання електричних параметрів |
1 |
|
|
|
|
|
1 |
9Різання підкладок на окремі плати |
6 |
|
|
|
|
|
6 |
10Приклеювання плати з плівковою схемою до основи корпусу |
2 |
|
|
|
2 |
|
|
11Приклеювання навісних компонентів |
2 |
|
|
|
|
2 |
|
12Приклеювання виводів активних елементів |
2 |
|
|
|
2 |
|
|
13Вимірювання електричних параметрів |
1 |
|
|
|
|
|
1 |
14Припаювання дротових з’єднань до контактних майданчиків |
4 |
|
|
|
4 |
|
|
15Лакіровка плат |
2 |
|
|
|
2 |
|
|
16 Вимірювання електричних параметрів |
2 |
|
|
|
2 |
|
|
17Збірка мікросхеми |
2 |
|
|
|
|
2 |
|
18Герметизація |
2 |
|
|
|
2 |
|
|
19Контроль герметичності |
1 |
|
|
|
|
1 |
|
20Випробування мікросхеми |
1 |
|
|
|
1 |
|
|
21Маркіровка та упакування мікросхеми |
1 |
|
|
|
1 |
|
|
Всього робітників |
39 |
- |
- |
- |
18 |
12 |
9 |
Людино-розряди |
186 |
- |
- |
- |
72 |
60 |
54 |
Розрахунок середнього розряду робітника розраховується за формулою:
(13)
де- середній прийнятий робітник
- загальна кількість прийнятих людино розрядів [чол]
- загальна кількість основних робітників [чол].
Отже, з формули (13) маємо:
=186/39=4,77
