28. Движение границы раздела двух жидкостей в пористой среде. Поршневое вытеснение водой в залежах полосообразной и круговой форм.

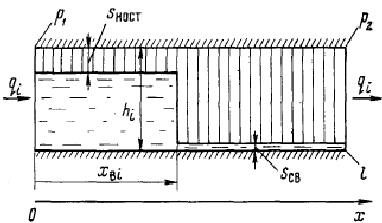

Рассмотрим процесс поршневого вытеснения нефти водой из одного прямолинейного слоя (пропластка) толщиной h_i и длиной l, пористостью m_i и проницаемостью k_i

Пусть давление воды, входящей слева в пропласток, равно P1, а давление воды на выходе из него P2 . Будем считать, что в течение всего процесса вытеснения нефти водой из слоя перепад давления постоянный.В соответствии с моделью поршневого вытеснения нефти водой остаточная нефтенасыщенность в заводненной области слоя остается постоянной, равной S_HOCT. Согласно рис, фронт вытеснения занимает в момент времени t положение x_вi= x_вi (t).Окончательная формула для определения x_вi:

Полагаем, что вытеснение происходит «поршневым» образом, т.е. считаем границу раздела некоторой поверхностью.

Строгое гидродинамическое решение задачи о движении границы раздела двух жидкостей в общем случае отсутствует. Оно существует для прямолинейного и плоскорадиального притоков. Эти задачи возникли в связи с вопросом о стягивании контура нефтеносности или газоносности при водонапорном режиме течения в процессе разработки нефтяной или газовой залежи.

Полагаем, что вытеснение происходит «поршневым» образом, т.е. считаем границу раздела некоторой поверхностью.

Рассмотрим прямолинейное движение контура нефтеносности (КН) к прямолинейной батарее скважин в полосообразном пласте.

Рис. 1 – Схема прямолинейного движения границы раздела 2-х жидкостей

Принимаем: Рк=const – давление на КП; Рс=const – давление на одной из близких изобар к батарее скважин; ω(s)=const. Для определения времени продвижения воспользуемся формулой(1):

При t₀=0, имеем:

(2)

После интегрирования получаем:

или

(3)

Для одножидкостной системы (μ_н=μ_в=μ),из Ур-ия (3) следует:

(4)

Формула (4) получается также элементарным путем. Если за время t пройден путь S - S₀, а истинная скорость движения u=const и равна:

(5)

то

(6)

При S=l (смотри рис.) получим время вытеснения водой.

Плоскорадиальное движение границы раздела с постоянной толщиной, пористостью и проницаемостью.

Рассмотрим плоскорадиальное движение кругового контура нефтеносности к совершенной скважине при установившемся процессе фильтрации по линейному закону Дарси. (рис. 2). Контур питания представляет собой окружность радиуса R_k, где давление Р_к=const. На контуре скважины радиуса r_c поддерживается давление Р_с=const. По условию: h=const, m=const, k=const.

В данном случае площадь фильтрации ω(s)=2πrh является переменной величиной. Так как S=R_k - r (рис.2), то ds= - dr.

Имеем:

(7)

Подставляя значение (7) в:

Интегрируя в пределах от начального положения радиуса контура нефтеносности r₁ до его конечного положения r₂, при t=0 получим

После интегрирования и преобразований получаем:

(8)

Время прорыва воды в скважину определится из (8) при r₂=r_c.
