Регулирование (ограничение) тока и момента двигателя постоянного тока с помощью нелинейной отрицательной обратной связи по току
В качестве датчика тока в этой системе ЭП используется шунт с сопротивлением R падение напряжения на котором пропорционально току якоря ). В результате сигнал обратной связи по току
Uот = βI;
где β - коэффициент обратной связи по току, Ом.
Отметим, что в качестве резистора R часто используется обмотка дополнительных полюсов или компенсационная обмотка двигателя.
Сигнал обратной связи U поступает на узел токоограничения УТО, называемый также узлом токовой отсечки, вместе с сигналом задания тока £/зт, определяющим уровень тока отсечки /отс, с которого начинается регулирование (ограничение) тока.

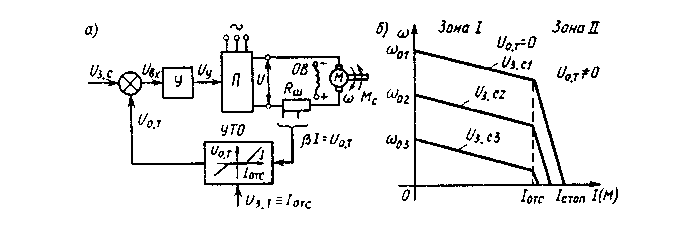

Работа УТО в соответствии с его характеристикой Uot(I) (см. рис. 11.24, а) происходит следующим образом. При токе в якоре меньше заданного тока отсечки, т.е. пока I < Iотс , сигнал обратной связи на выходе УТО равен нулю. Другими словами, ЭП в диапазоне тока якоря от 0 до Iотс является разомкнутым и имеет характеристики, изображенные на рис. 11.24, б в зоне I. При I > Iотс на выходе УТО появляется сигнал отрицательной обратной связи Uот = βI, ЭП становится замкнутым и начинает работать в соответствии с характеристиками в зоне II. Для пояснения вида характеристик ЭП в этой зоне запишем выражение для сигнала рассогласования:
Uвх = Uзс – βI;
Из (11.13) видно, что при увеличении тока I сигнал Uвх уменьшается, что в соответствии с (11.6) и (11.7) вызывает уменьшение сигналов Uy и Еп. При этом уменьшается напряжение на двигателе U и соответственно снижается ток в якоре двигателя. Характеристики двигателя становятся крутопадающими (мягкими), что и отражает эффект регулирования (ограничения) тока и соответственно момента. При увеличении коэффициента усиления системы характеристики в зоне II все ближе приближаются к вертикальным линиям. Уровень ограничения тока определяется задающим сигналом (уставкой) Uзт . Ток при нулевой скорости двигателя называется током стопорения I стоп.
-
Замкнутая схема электрического привода с двигателями постоянного тока с обратными связями по скорости и току
Для получения жестких характеристик ЭП, необходимых для регулирования скорости, и мягких характеристик, требуемых для ограничения тока и момента, т. е. при регулировании двух координат, применяются соответствующие обратные связи. В схеме ЭП с нелинейными обратными связями по скорости и току (рис. 11.25, а) для обеспечения нелинейности цепей обратных связей используются узел токоограничения УТО и узел ограничения скорости УСО, характеристики которых показаны внутри соответствующих условных изображений. Приведенная схема соответствует схеме с общим усилителем и нелинейными обратными связями (см. рис. 11.3), которые определяют разделение области механических характеристик (см.рис. 11.25, 6) на три зоны - 1,11 и. III.
В зоне Iв диапазоне токов от 0 до I действует только обратная связь по скорости, обеспечивая жесткие характеристики ЭП. В зоне
II при I > Iотс вступает в действие обратная связь по току и характеристики становятся мягче. При дальнейшем увеличении тока и падении скорости ниже скорости отсечки ωотс перестает действовать обратная связь по скорости, а за счет действия связи по току характеристики становятся еще мягче (зона III), т.е. обеспечивается требуемое ограничение тока и момента.
После формирования требуемых статических характеристик в замкнутом ЭП, построенном по схеме с общим усилителем, может оказаться, что его динамические характеристики неприемлемы -движение в переходных процессах или оказывается неустойчивым, или характеризуется перерегулированием и колебаниями, или имеет значительное время протекания. В этих случаях требуется коррекция законов управления ЭП.
Сущность коррекции динамических характеристик ЭП заключается в том, что в его схему включаются дополнительные (корректирующие) устройства, позволяющие нужным образом изменять эти характеристики. Определение схемы (структуры), параметров и места включения корректирующих устройств, или, как говорят, их синтез, производится по заданным критериям качества переходных процессов методами, разработанными в теории автоматического регулирования и ЭП [6, 9]. Не останавливаясь на описании этих методов и схем используемых корректирующих устройств, отметим, что цель коррекции состоит в получении и использовании в схеме ЭП дополнительных сигналов управления, пропорциональных производным и интегралам от основных сигналов. Другими словами, коррекция динамических характеристик ЭП предусматривает использование дополнительных гибких обратных связей. Эти связи по принципу своего действия проявляют себя только в переходных процессах, участвуя в формировании заданных динамических характеристик ЭП и не изменяя в то же время полученные с помощью жестких (постоянно действующих) обратных связей статические характеристики.
