Бионическая технология, связь с cals-технологией проектирования
CALS-технологии (англ. Continuous Acquisition and Life cycle Support — непрерывная информационная поддержка поставок и жизненного цикла) призваны служить средством, интегрирующим промышленные автоматизированные системы в единую многофункциональную систему. Целью интеграции автоматизированных систем проектирования и управления является повышение эффективности создания и использования сложной техники.
В чем выражается повышение эффективности?
Во-первых, повышается качество изделий за счет более полного учета имеющейся информации при проектировании и принятии управленческих решений. Так, обоснованность решений, принимаемых в автоматизированной системе управления предприятием (АСУП), будет выше, если ЛПР (лицо, принимающее решение) и соответствующие программы АСУП имеют оперативный доступ не только к базе данных АСУП, но и к базам данных других автоматизированных систем (САПР, АСТПП и АСУТП) и, следовательно, могут оптимизировать планы работ, содержание заявок, распределение исполнителей, выделение финансов и т.п. При этом под оперативным доступом следует понимать не просто возможность считывания данных из БД, но и легкость их правильной интерпретации, т.е. согласованность по синтаксису и семантике с протоколами, принятыми в АСУП. То же относится и к другим системам, например, технологические подсистемы должны с необходимостью воспринимать и правильно интерпретировать данные, поступающие от подсистем автоматизированного конструирования. Этого не так легко добиться, если основное предприятие и организации-смежники работают с разными автоматизированными системами.
Во-вторых, сокращаются материальные и временные затраты на проектирование и изготовление продукции. Применение CALS-технологий позволяет существенно сократить объемы проектных работ, так как описания ранее выполненных удачных разработок компонентов и устройств, многих составных частей оборудования, машин и систем, проектировавшихся ранее, хранятся в базах данных сетевых серверов, доступных любому пользователю CALS-технологии. Доступность опять же обеспечивается согласованностью форматов, способов, руководств в разных частях общей интегрированной системы. Кроме того, появляются более широкие возможности для специализации предприятий, вплоть до создания виртуальных предприятий, что также способствует снижению затрат.
В-третьих, существенно снижаются затраты на эксплуатацию, благодаря реализации функций интегрированной логистической поддержки. Существенно облегчается решение проблем ремонтопригодности, интеграции продукции в различного рода системы и среды, адаптации к меняющимся условиям эксплуатации и т.п.
Эти преимущества интеграции данных достигаются применением современных CALS-технологий.
Промышленные автоматизированные системы могут работать автономно, и в настоящее время так обычно и происходит. Однако эффективность автоматизации будет заметно выше, если данные, генерируемые в одной из систем, будут доступны в других системах, поскольку принимаемые в них решения станут более обоснованными.
Чтобы достичь должного уровня взаимодействия промышленных автоматизированных систем требуется создание единого информационного пространства в рамках как отдельных предприятий, так и, что более важно, в рамках объединения предприятий. Единое информационное пространство обеспечивается благодаря унификации как формы, так и содержания информации о конкретных изделиях на различных этапах их жизненного цикла.
Унификация формы достигается использованием стандартных форматов и языков представления информации в межпрограммных обменах и при документировании.
Унификация содержания, понимаемая как однозначная правильная интерпретация данных о конкретном изделии на всех этапах его жизненного цикла, обеспечивается разработкой онтологий (метаописаний) приложений, закрепляемых в прикладных протоколах CALS.
Унификация перечней и наименований сущностей, атрибутов и отношений в определенных предметных областях является основой для единого электронного описания изделия в CALS-пространстве.
Одно из центральных мест в системе CALS-стандартов занимают стандарты, разработанные под эгидой Международной организации стандартизации ISO и получившие название STEP (Standard for Exchange of Product data) и номер 10303. Стандарты ISO 10303 определяют средства описания (моделирования) промышленных изделий на всех стадиях жизненного цикла. Проект STEP развивается с середины 80-х годов прошлого века.
Существующие стандарты таковы:
1. Стандарт ISO/IEC 15288
2. Стандарты Mandate
3. Стандарты Parts Library
4. Стандарт DEF STAN 00-60
5. Стандарт AECMA S2000M
6. Стандарт AECMA S1000D
7. Стандарты для CAPP и CAM систем
Теперь перейдём к рассмотрению бионической технологии моделирования. Существуют два уровня рассмотрения:
-
Уровень особи (онтогенез)
-
Уровень популяции (филогенез)
Совокупность фаз от момента зарождения до гибели – определяется как жизненный цикл системы, и, следовательно, можно говорить, что существуют фазы жизненного цикла системы (цикл состоит из фаз). Следовательно, онтогенетическое развитие идёт по фазам, а совокупность фаз – жизненный цикл.

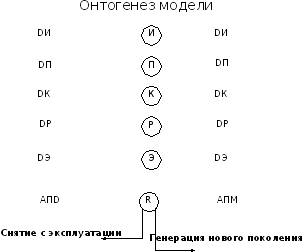

Фазы жизненного цикла модели:
И – исследование
П – проектирование
К – конструирование
Р – реализация
Э – эксплуатация
Di – процесс старения, деградации ()
Mi – процесс совершенствования, модернизации ()
АПМ, AПD – анализ процессов модернизации/деградации соответственно
При анализе определяется, годятся ли методы моделирования для решения проблемы. Определяются замысел модели, затем проходят стадии эскизного проектирования, основная стадия проектирования и заключительная стадия.

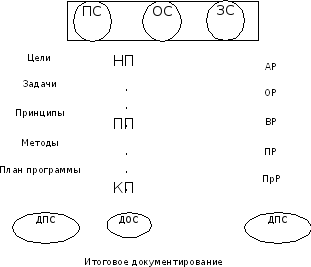

Каждая фаза жизненного цикла модели (ЖЦМ) расчленяется на 3 подфазы-стадии развития:
-
Предварительная
-
Основная
-
Заключительная
Каждая из стадий в свою очередь делится на компоненты. Эти компоненты одинаковы для всех подстадий независимо от фазы жизненного цикла, поэтому рассмотрим одну из них:
Итак, компонентами предварительной стадии (ПС) являются:
-
Цели
-
Задачи
-
Принципы
-
Методы
-
План программы
Компонентами основной стадии (ОС) являются:
-
Начальный процесс (НП)
-
Необходимое количество промежуточных процессов (ПП)
-
Конечный процесс (КП), который завершается некоторым результатом выполнения
Компонентами заключительной стадии (ЗС) являются:
-
Анализ результата (АР)
-
Оценка результата (ОР)
-
Выбор результата (ВР)
-
Подготовка решения (ПР)
-
Принятие решения (ПрР)
Каждая из стадий завершается соответствующим документированием:
-
Документирования предварительной стадии (ДПС)
-
Документирование основной стадии (ДОС)
-
Документирование заключительной стадии (ДЗС)
Весь процесс также завершается документированием, которое называется итоговым документированием.
Кроме того, мы уже упоминали процессы деградации и модернизации. Можно выделить их основные факторы:
Основные факторы деградации:
-
сбой в функционировании;
-
повышение эффективности отказов;
-
физическое старение, износ;
-
моральное старение;
-
техническое старение;
-
функциональное старение;
-
расширение спектра требований;
-
возрастание уровня потребностей.
Основные факторы модернизации (она возможна на любом этапе и фазе жизненного цикла модели):
-
анализ результатов эксплуатации;
-
определение и формирование задач модернизации;
-
определение новых требований к модели;
-
определение способов и методов реализации этих требований;
-
реализация задач модернизации;
-
оценка и анализ результатов модернизации;
-
фиксация результатов модернизации.
Можно заключить, что CALS-технологии являются современным подходом к проектированию и производству высокотехнологичной и наукоёмкой продукции. Применение CALS-технологий позволяет существенно сократить объёмы проектных работ, так как описания многих составных частей оборудования, машин и систем, проектировавшихся ранее, хранятся в унифицированных форматах данных сетевых серверов, доступных любому пользователю технологий CALS. Существенно облегчается решение проблем ремонтопригодности, интеграции продукции в различного рода системы и среды, адаптации к меняющимся условиям эксплуатации, специализации проектных организаций и т. п. Предполагается, что успех на рынке сложной технической продукции будет немыслим вне технологий CALS.
Развитие CALS-технологий должно привести к появлению так называемых виртуальных производств, в которых процесс создания спецификаций с информацией для программно управляемого технологического оборудования, достаточной для изготовления изделия, может быть распределён во времени и пространстве между многими организационно-автономными проектными студиями. Среди несомненных достижений CALS-технологий следует отметить лёгкость распространения передовых проектных решений, возможность многократного воспроизведения частей проекта в новых разработках и др.
Что касается анализа данной технологии относительно методов моделирования, то мне кажется, что логические методы сложно применять с бионической технологией моделирования, так как при логических методах сложно реализовать в явном виде компоненты основной и заключительной стадий. Поэтому наиболее вероятными методами, применимыми в рамках данной технологии будут математический и физический, причём для анализа результатов в заключительной стадии можно опять же применять критерии, которые были описаны при рассмотрении классической технологии моделирования.
