V1: Кинематический анализ механизмов
V2: Кинематический анализ зубчатых механизмов
I:
S:
Передаточное отношение многоступенчатой
зубчатой передачи (см. рисунок)
рассчитывается по формуле …
-:
+:
-:
-:
I:
S:
Передаточным отношением
зубчатой
передачи называется …
-: отношение угловой скорости входного зубчатого колеса к угловой скорости выходного зубчатого колеса
-: отношение угловой скорости ведущего зубчатого колеса к угловой скорости ведомого зубчатого колеса
-: отношение угловой
скорости
-го
зубчатого колеса к угловой скорости
-го
зубчатого колеса
+: отношение угловой
скорости
-го
зубчатого колеса к угловой скорости
-го
зубчатого колеса
I:
S:
На рисунке приведена структурная схема
многоступенчатой зубчатой передачи.
Если число зубьев зубчатого колеса 2
увеличить
в два раза, то передаточное отношение
…
-: увеличится в два раза
-: увеличится в четыре раза
-:уменьшится в два раза
+: не изменится
I:
S:
На рисунке приведена структурная схема
многоступенчатой зубчатой передачи.
Если число зубьев зубчатого колеса 3
увеличить в два раза, то угловая
скорость этого колеса
…
-: не изменится
-: увеличится в два раза
-: увеличится в четыре раза
+: уменьшится в два раза
I:
S:
На рисунке приведена структурная схема
многоступенчатой зубчатой передачи.
Для увеличения угловой скорости зубчатого
колеса 3
можно
…
-: увеличить число
зубьев зубчатого колеса 2
-: уменьшить число
зубьев зубчатого колеса 1
+: уменьшить число
зубьев зубчатого колеса 3
-: уменьшить число
зубьев зубчатого колеса 2
I:
S:
На рисунке приведена структурная схема
многоступенчатой зубчатой передачи.
Если число зубьев зубчатого колеса 1
увеличить
в два раза, то угловая скорость
…
-: не изменится
-: уменьшится в два раза
+: увеличится в два раза
-: увеличится в четыре раза
V2: Кинематическое исследование механизмов (методом планов)
I:
S:
На рисунке показаны план положений и
план ускорений кривошипно-ползунного
механизма. Угловое ускорение шатуна 2
равно ### (ответ дать с точностью до
целых)
+: 2500#$#
I:
S:
На рисунке показаны план положений и
план скоростей шарнирного четырехзвенного
механизма. Угловая скорость шатуна 2
равна ### рад/с (ответ дать с точностью
до целых)
+: 125#$#
I:
S:

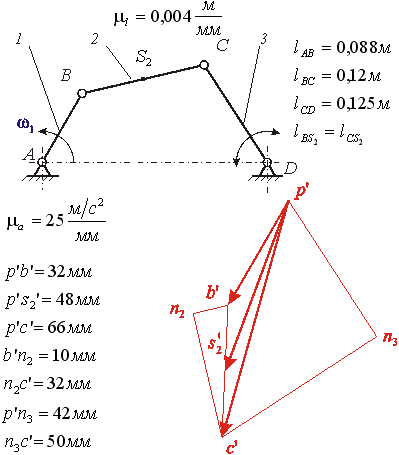

На рисунке показаны план положений и
план ускорений шарнирного четырехзвенного
механизма. Ускорение т. шатуна 2 равно
### (ответ дать с точностью до целых)
+: 1200#$#
I:
S:
На рисунке показаны план положений и
план ускорений шарнирного четырехзвенного
механизма. Угловое ускорение коромысла
3 равно ### (ответ дать с точностью до
целых)
+: 10000#$#
I:
S:
На рисунке показаны план положений и
план скоростей кривошипно-ползунного
механизма. Угловая скорость шатуна 2
равна ### рад/с (ответ дать с точностью
до целых)
+: 100#$#
I:
S:
На рисунке показаны план положений и
план ускорений кривошипно-ползунного
механизма. Ускорение т.
шатуна
2 равно ### (ответ дать с точностью до
целых)
+: 600#$#
I:
S:
На рисунке показаны план положений и
план скоростей шарнирного четырехзвенного
механизма. Угловая скорость коромысла
3 равна ### рад/с (ответ дать с точностью
до целых)
+: 100#$#
I:
S:
На рисунке показаны план положений и
план ускорений шарнирного четырехзвенного
механизма. Ускорение т.
шатуна
2 равно ### (ответ дать с точностью до
целых)
+: 1200#$#
I:
S:
На рисунке показаны план положений и
план ускорений шарнирного четырехзвенного
механизма. Угловое ускорение коромысла
3 равно ### (ответ дать с точностью до
целых)
+: 10000#$#
