Варианты ргр
Приложение Б
Расчетно-графическая работа
ГРАФОАНАЛИТИЧЕСКИЙ РАСЧЕТ
ПОЛУПРОВОДНИКОВОГО УСИЛИТЕЛЬНОГО КАСКАДА
Цель: 1. Получить практические навыки по расчету одиночного
транзисторного каскада усиления.
2. Более глубоко изучить усилительный каскад и назначение
его элементов.
Время: 4 часа классных и 2 часа самостоятельных занятий.
I. З а д а н и е
-

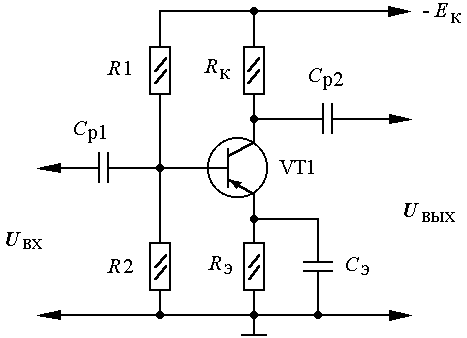

Схема каскада
-
Заданные параметры каскада:
-
Тип транзистора (вариант)
-
ЭДС источника питания EК = В
-
Сопротивление нагрузки RK = кОм
-
Сопротивление эмиттерного резистора RЭ = кОм
-
Амплитудное значение напряжения сигнала UВХm = В
-
Частота сигнала f = Гц
Приложение В

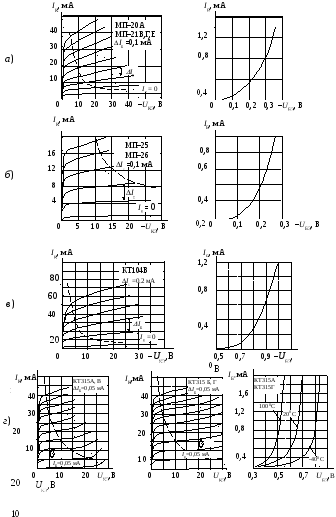

Статические характеристики транзисторов
Приложение Г
Предельные эксплуатационные параметры транзисторов
Таблица Г.1
Параметры транзистора |
Тип транзистора |
||||||
МП20 |
МП21 |
МП25 |
МП26 |
КТ104В |
КТ315А,В |
КТ315Б,Г |
|
p-n-p |
p-n-p |
p-n-p |
p-n-p |
p-n-p |
n-p-n |
n-p-n |
|
Допустимое напряжение коллектор-эмиттер UКЭ ДОП., В |
20 |
35 |
40 |
70 |
15 |
20/30 |
15/25 |
Допустимый ток коллектора IК ДОП, мА |
50 |
50 |
50 |
50 |
50 |
100 |
100 |
Допустимая мощность рассеяния коллекторного перехода РК ДОП, мВт |
150 |
150 |
200 |
200 |
150 |
150 |
150 |
Примечание: Допустимое напряжение коллектор-эмиттер uкэ доп для транзисторов кт315а и кт315б указано в числителе дроби, для транзисторов кт315в и кт315г указано в знаменателе дроби,
Приложение д
Расчет номинальных значений сопротивлений,
Резисторов и емкостей конденсаторов
Ом, кОм, МОм, ГОм
единицы, десятки, сотни
пФ, нФ, мкФ, Ф
где n = 0, 1, 2, 3, . . .
а коэффициент, зависящий от класса точности R или С (из таблицы Д.1.).
Таблица Д.1
Класс точности |
К о э ф ф и ц и е н т а |
|||||||||||||||||||||||
I 5 % |
10 |
11 |
12 |
13 |
15 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
43 |
47 |
51 |
56 |
62 |
68 |
75 |
82 |
91 |
II 10 % |
10 |
|
12 |
|
15 |
|
18 |
|
22 |
|
27 |
|
33 |
|
39 |
|
47 |
|
56 |
|
68 |
|
82 |
|
III 20 % |
10 |
|
|
|
15 |
|
|
|
22 |
|
|
|
33 |
|
|
|
47 |
|
|
|
68 |
|
|
|
